Módulo de controlador de motores L293D / tutorial (2 / 3 paso)

Paso 2: Conectar el componente

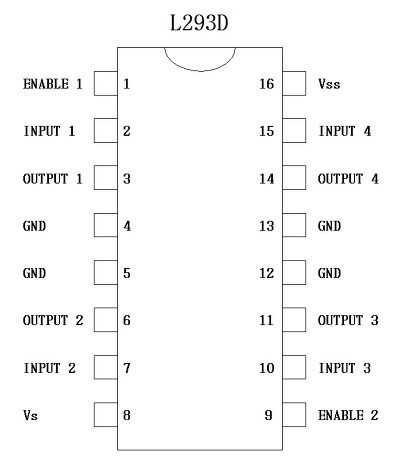

1 conectar los pines con la siguiente (hice esto en ambos chips L293D) :

-Habilitary VCC(Vss/Vs en los esquemas)---> pines de 5v (conectarse Vss, Vs, 1 activar, habilitar 2 pines de 5v en Arduinno)

-todos GND ---> GND

2.el primer L239D (la izquierda una) :

** L293D---> Arduino

-pin 2 (entrada 1)---> pin 5

-pin3 (salida 1)---> pin + DC motor

-pin 6 (salida 2)---> pin - el motor de la C.C.

-pin 7 (entrada 2)---> pin 6

-pin10 (entrada 3)---> pin 2

-pin 11 (salida 3)---> pin - el motor de la C.C.

-pin 14 (salida 4)---> pin + DC motor

-pin 15 (entrada 4)---> pin 1

3 segundos L239D (una):

** L293D---> Arduino

-pin 2 (entrada 1)---> pin 7

-pin 3 (salida 1)---> pin + DC motor

-pin 6 (salida 2)---> pin - el motor de la C.C.

-pin 7 (entrada 2)---> pin 8

-pin 10 (entrada 3)---> pin 4

-pin 11 (salida 3)---> pin - el motor de la C.C.

-pin 14 (salida 4)---> pin + DC motor

-pin 15 (entrada 4)---> pin 3

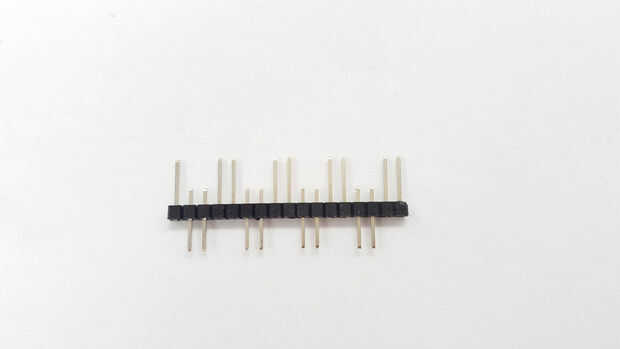

Consejos: trajo un protoboard barato que no tienen una buena calidad, me encuentro con un problema que no pude introducir mi pernos de placa en la protoboard, que solo estallar hacia fuera después inserté, para alguien que conoce el mismo problema conmigo, después de u inserta los pasadores de tu protoboard en el protoboard, simplemente oprima sobre los pernos que u no necesitan utilizar en la placa como no lo hice (consulte en los cuadros que os adjunto arriba), le funciona bien.

** Observaciones: Consulte el esquema de doble confirmación, si punto cualquier mal pls comentario y hágamelo saber
