Módulo de Control del cohete construido de Papá (1 / 6 paso)

Paso 1: La "caja"

Materiales de protección:

  • la hoja del plexiglás gruesa 1/4 de pulgada, por lo menos 24 "x 24"--placa inferior
  • hoja del plexiglás grueso 1/8 de pulgada, por lo menos 12 "x 6"--panel superior
  • barra de ángulo de aluminio de 1 pulgada - contramarco inferior

* Los espesores reales no importan. Mina no eran exactamente los espesores, pero en algún lugar cercano.

Herramientas:

  • pistola de calor
  • regla
  • bordes rectos (Plaza de estructura, nivel de metal, acabado de la estantería, algo que no se afectada por altas temps)
  • herramienta de corte de acrílico o alternativa
  • algunas abrazaderas

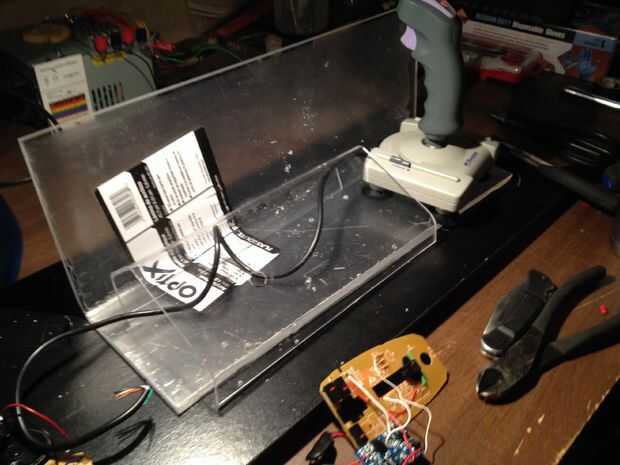

Para el caso que decidí usar acrílico. Tomé dos piezas de plexiglás y utilizar uno para la parte inferior (1/4") y otro para la parte superior (1/8").
Cortar el 1/8" pieza hasta aproximadamente 10"x 6". Corte acrílico no es tan fácil como parece. Se recomienda el uso cuidadoso de un borde recto y algunas abrazaderas. Si tienes una sierra de mesa o algo que podría ser una mejor opción. No tengo uno.

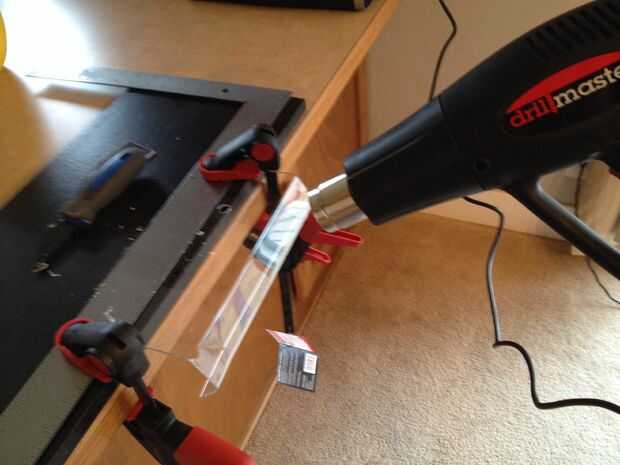

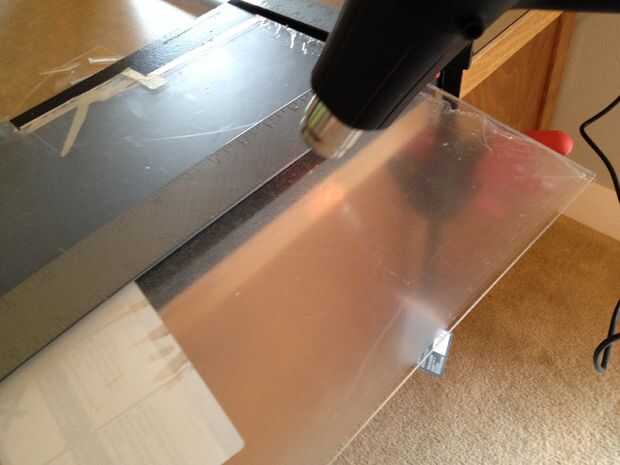

He querido poner cuatro dobleces en la hoja de acrílico espaciada aproximadamente a 1", 2" y 5 1/2". Para ello reprimieron la hoja sobre un pedazo de filo recto de estantería y calentar con una pistola de calor. Sostenía la pistola mucho más cerca de lo que ves en la foto y guardado se mueve uniformemente frente a la deseada punto de la curva. Cada diez segundos o así aplicaría una presión suave al extremo libre de la hoja para ver si todavía es flexible. Parece bueno para ser paciente y sólo mantener calefacción y empujar lentamente para conseguir el ángulo deseado uniformemente en toda la hoja. Si ves burbujas en el acrílico, pare inmediatamente. Haya sobre calentado y ahora está produciendo los gases que son combustibles.

Este método produce una curva con probablemente un 1/4" radio. Si desea un mayor ángulo puede utilizar un borde recto en la parte superior el extremo libre de la hoja de empuje más uniformemente y de cerca al punto de la curva. Para el efecto quería que sólo empujó a lo largo del borde de la hoja con la palma de mi mano.

Para conectar las piezas superior e inferior que quería hacer desmontable para reparaciones y futuras mejoras. Utilicé una pieza de aluminio. Esto se aborda en un paso posterior.
