Modificar Ryobi cargador para batería de Li (2 / 2 paso)

Paso 2: Paso 2 la metodología detrás de él

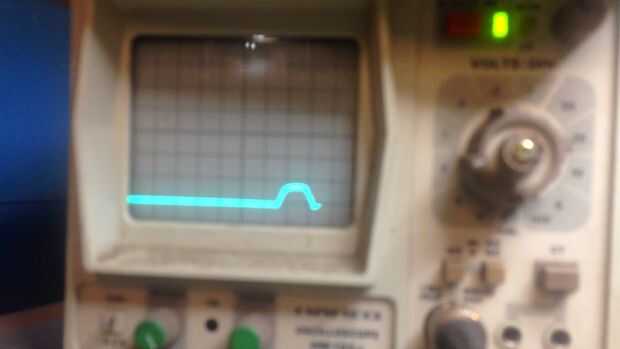

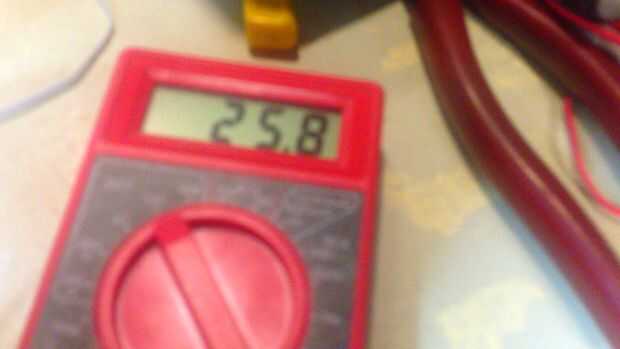

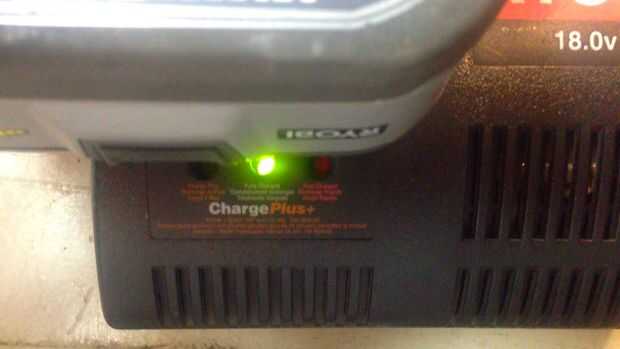

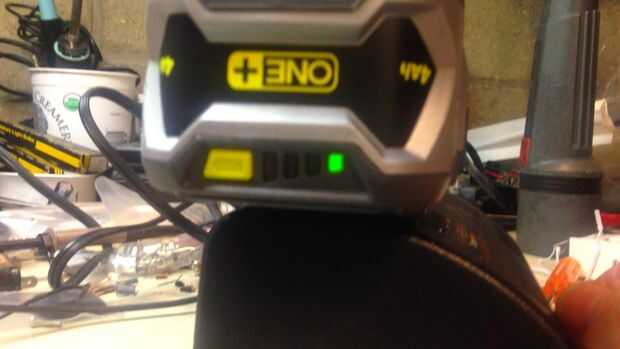

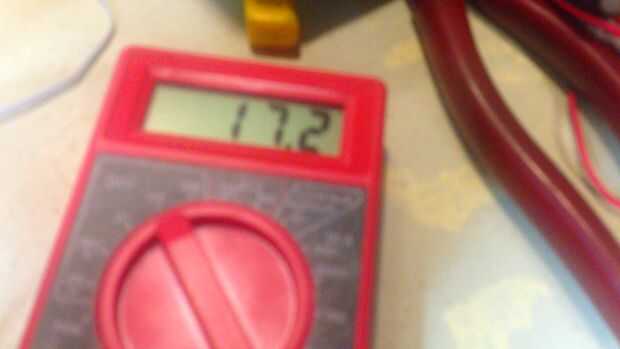

La batería tiene un número de patentes que busqué para encontrar el esquema. Básicamente el pasador central cuando se activa con + 5 voltios, vuelve el circuito de carga en la batería. La batería envía impulsos a conector del centro que está conectado a una actualmente en el cargador... y la batería acepta el voltaje de entrada. Poner un medidor en el Plus y minus del conector mostrará los cambios de voltaje durante el proceso de carga. El panel frontal verde led también parpadeará durante la señal de carga de la señal de la batería al cargador.

Por favor tenga en cuenta... este proceso para cargar la batería tardará por lo menos 4 días, para llegar a una carga completa.

Medida corriente de carga la batería es baja, por lo que la batería no calentarse...

También... Una salvedad más pequeño... Si desenchufa el cargador con la batería en el cargador, la batería que está aún en la resistencia continuará parpadeando... todavía piensa su en el cargador...

Saque la batería y ponga en el estante... Listo para el trabajo de fin de semana.
