Mod un adaptador USB a TTL serie (CP2102) programa Arduino Mini Pro como el FTDI con Auto-reset (6 / 10 paso)

Paso 6: Función de reajuste automático

Para utilizar el auto-reset para subir código desde el IDE de arduino, vamos a utilizar el perno DTR en el chip CP2102.

En la hoja de datos podemos encontrar el pin-out.

NombrePIN #TipoDescripción
DTR28 *D aSalida de control lista de Terminal de datos (activo bajo)

Esta tarjeta no tiene este pin enrutado, bute que es una solución.

Utilizando el alambre esmaltado muy delgado, quemar la punta del cable aplicar estaño utilizando la plancha.

Retire toda la soldadura de la punta de la plancha.

Esto puede hacerse a simple vista, pero si le resulta difícil algunos aumentos pueden ayudar aquí.

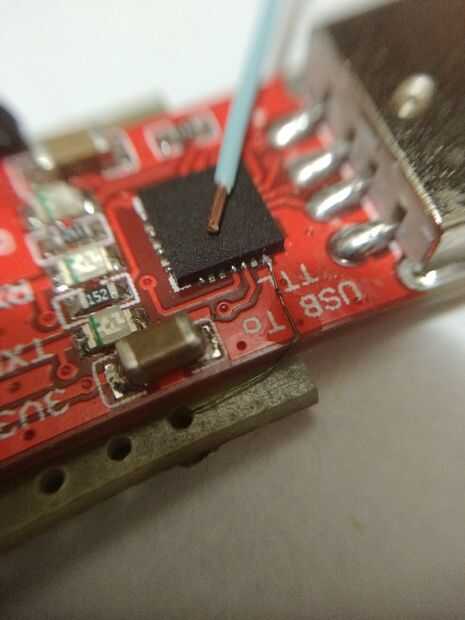

Coloque el alambre esmaltado del perno 28, no es ninguna soldadura, es pequeño pero está ahí.

Ellos apenas toquen la plancha en la parte superior, se suelda al instante. (Lo conseguí al primer intento)

No moverlo, es muy frágil, a pegar con una gota de pegamento, (no en la parte superior del perno), sólo para darle cierta resistencia mecánica.

Si necesitas alguna idea en soldadura pequeñas cosas, tengo un video de reparar un cable de la flexión del iPad, con dimensiones similares. Magnifica nota que el video es genial.

https://www.youtube.com/watch?v=eEjT9_h6ciA
