Paso 5: Una traca final, eje A 5 Mill.
Todos mis proyectos anteriores han ido acumulando en una CNC última construir antes de salir para la Universidad en otoño del año 2016, construcción de un molino de 5 ejes. Servir como un estudio independiente en fabricación avanzada de CAD y CAM con Autodesk® Inventor Professional® y Autodesk HSM®, hasta la fecha todos los aspectos de la máquina han sido CADed y yo estoy comenzando simulaciones de prueba y equipo de estrés así como algunos de los aspectos de fabricación único contratados. (Mi papá me dio un presupuesto de $1000 para construir esta máquina excepto algo que ya tenemos).
La máquina tendrá un 18 x 15 x 15 pulgadas área de trabajo con 150 y 360 grados de libertad en el respectivo eje de rotación A y B. Estoy con los mismos tornillos de bola de tierra de Aerotech en el molino de 3 ejes Y y Z y comprar un tornillo de la bola similar para el eje X. Todas las guías lineales son rieles THK HSR o HR 25 o 20mm. Para la A y la B, tengo dos reductores de alfa 61: 1 con 4 puntos contacto cojinete de bolas engranajes cabezas (menos de 3 minutos de brazo, +-.0001 grados de reacción). Estoy comprando un controlador CNC USB MK3 Ethernet/USB para el sistema de control y utilizando 5 controladores de PDS-13 paso a paso de parker. Para el eje tengo un husillo de 10.000 RPM con pinza ER25 y un servo de bucle cerrado de 5000 RPM dirigido por 2:1 para la energía (el servo de retroalimentación de lazo cerrado permite grabar los agujeros con los golpecitos y roscas con otras herramientas similares). Estoy usando un controlador servo cepillado y servo AMP para alimentar el motor. También he decidido invertir en un refrigerante completo soplado y sistema de nebulización, impermeabilización y y en un mínimo de agua se añadirán resistencia a todos los componentes en el área de mecanizado. Sistemas de policarbonato protección y refrigeración colección encierran la máquina.

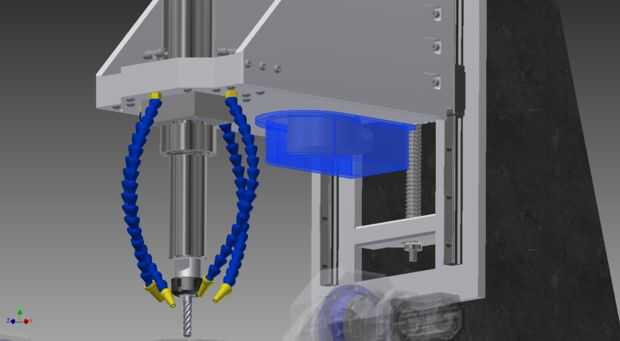

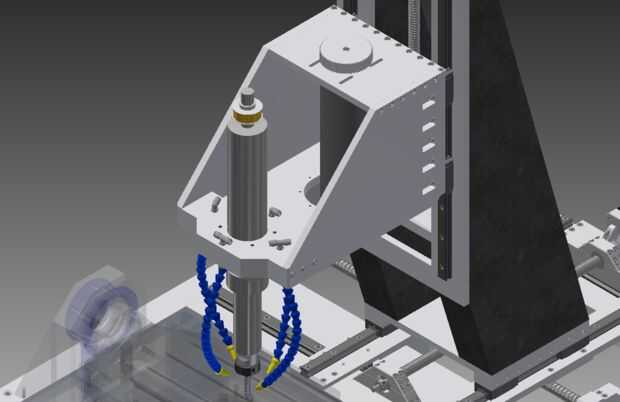

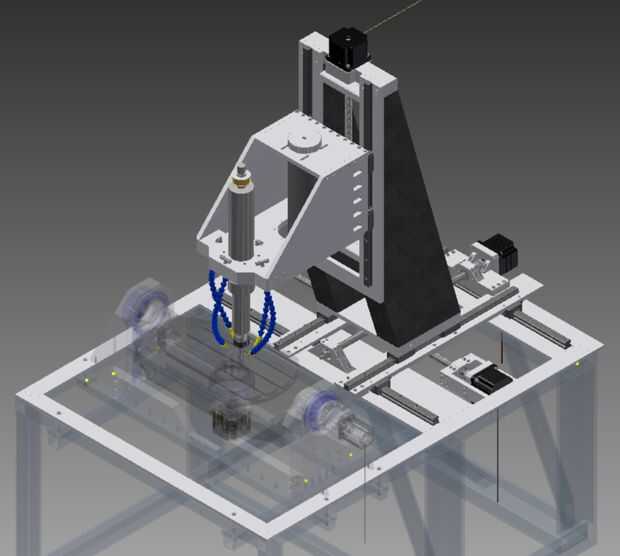

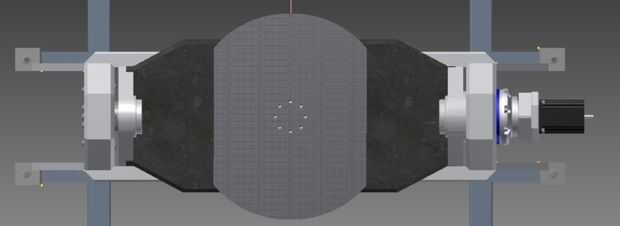

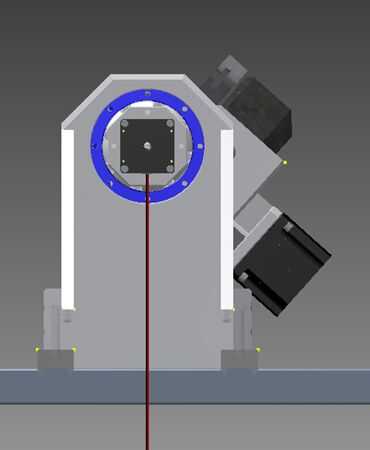

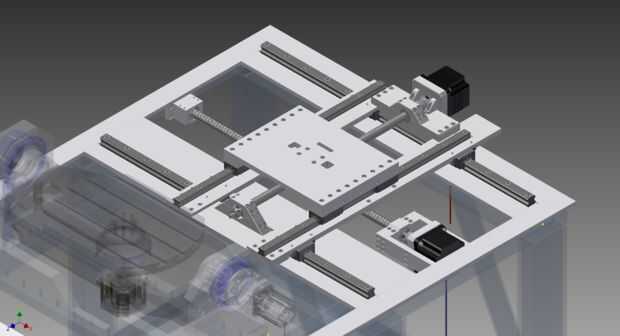

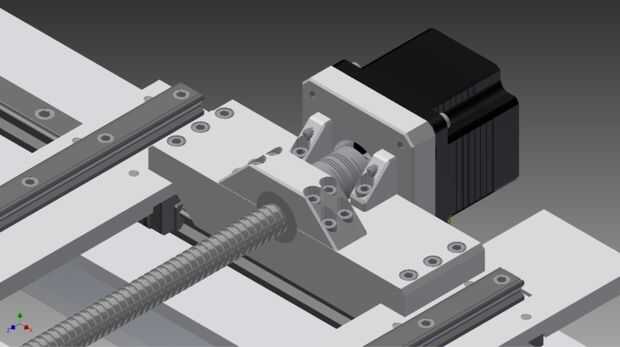

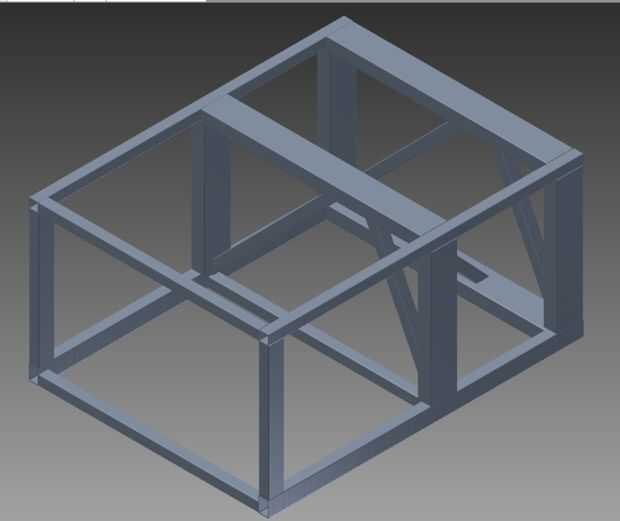

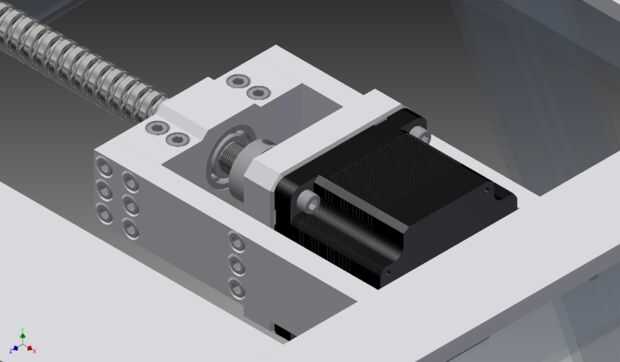

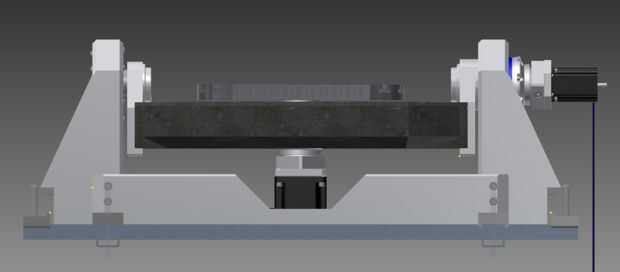

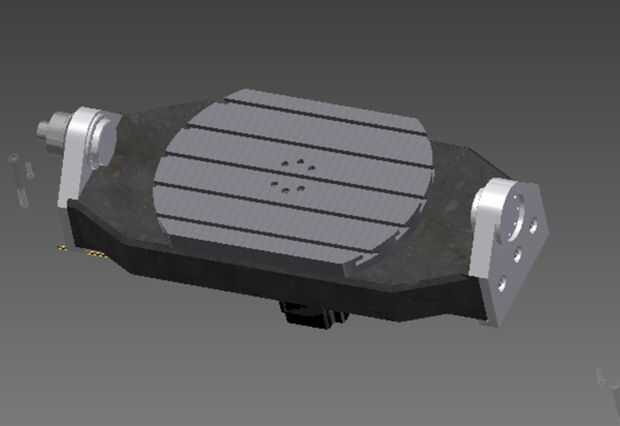

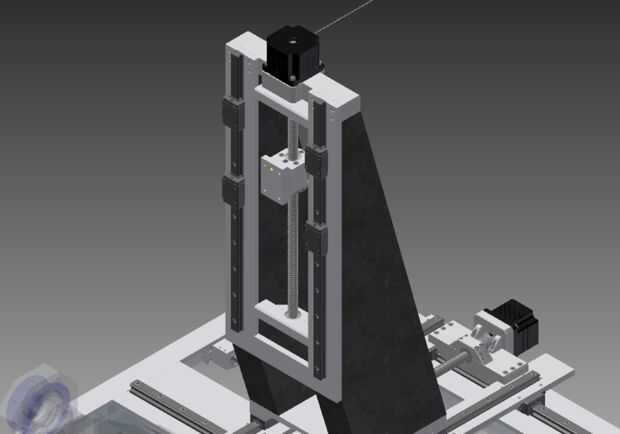

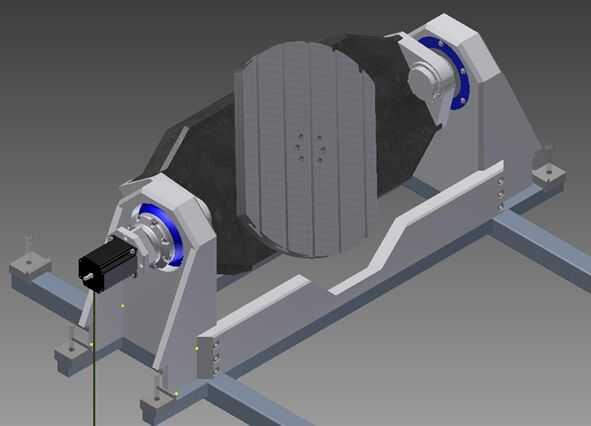

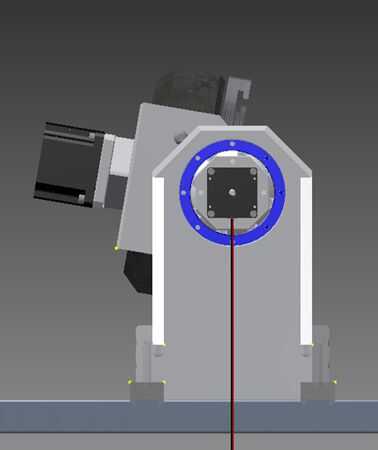

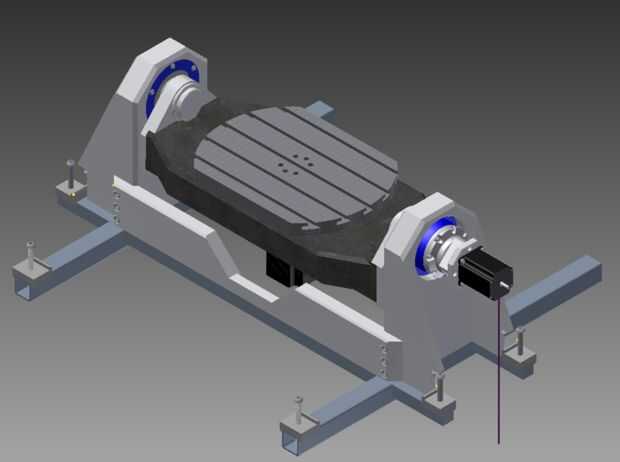

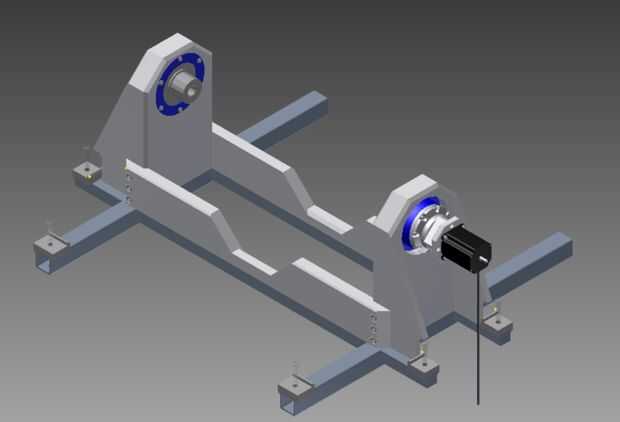

Un único problema surgió, cómo construir una máquina exacta, rígida, bajo costo, sin necesidad de utilizar el hierro fundido como fábricas de la mayoría. Después de llenar cajas de aluminio con hormigón, arena, litro de gato, etc.; o con tubos de acero rellenos similares, decidí salir de la caja. Las 3 partes más grandes de la máquina será granito, una mesa y los soportes verticales en el eje Z, respectivamente 3 y 4 pulgadas de espesor. Estos serán por chorro de agua CNC corte por una tienda local de granito en sus 5 ejes CNC, generalmente se utilizan para encimeras. Arriba son fotos de los modelos de CAD y muchos de sus principales atributos mecánicos con leyendas de texto.
Gracias por tu tiempo, espero cualquier comentarios, sugerencias o preguntas que tenga. Espero que obtener inspiración para tus propios proyectos de esto y seguir inventando por favor vota en el reto de la CNC y el concurso de herramientas!
