Paso 2: Mayor 3 ejes CNC Router/molino
Durante las vacaciones de invierno de Colegio de mi hermano (mi año de grado 10 º) tomó la libertad de lanzar juntos las etapas lineares de un CNC de 3 ejes. Procedí a convertir algunos de la electrónica de escritorio pequeño para el molino más grande. Yo utiliza la CNC para hacer cualquier nuevos recintos de la electrónica, así como el arranque de polvo, había actualizado el motor etc. del huso. El resultado es un 16 x 16 x 10 pulgadas área de trabajo,.00002 pulgadas resolución (verificado con micrómetro) y 6.000 RPM ER16 huso y collet. La tabla XY es un Aerotech con rodamientos y cero tornillos de bola de tierra de contragolpe.
Aunque tengo que reemplazar la base arbolada temporal esta máquina es competida y funciona muy bien

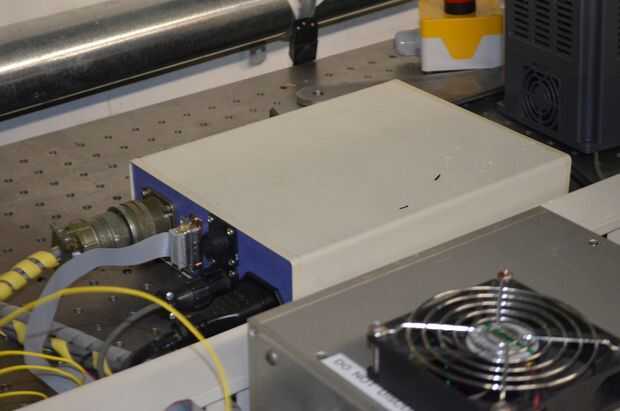

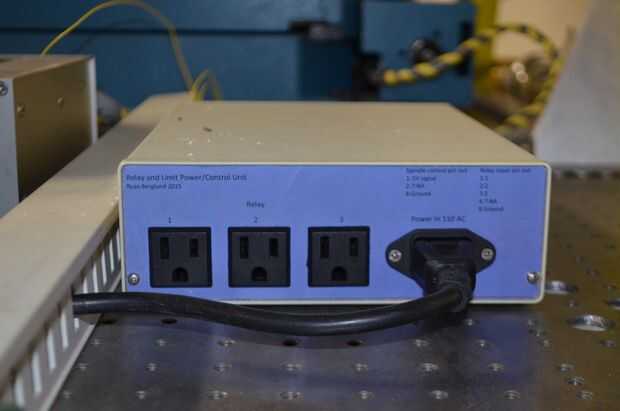

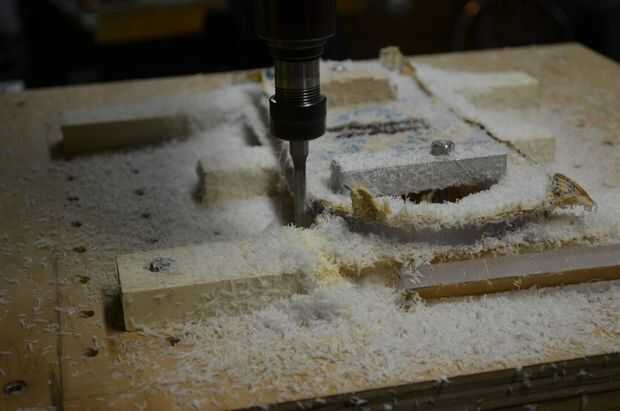

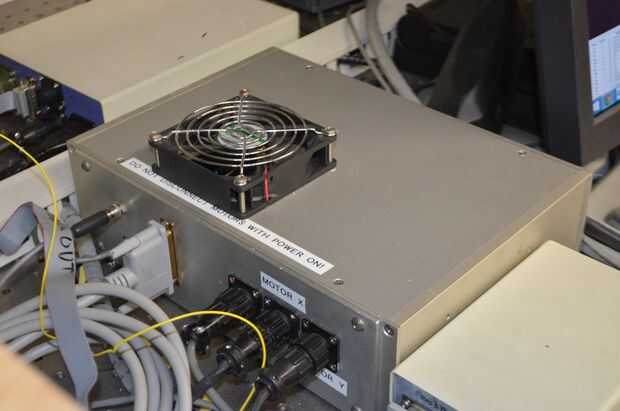

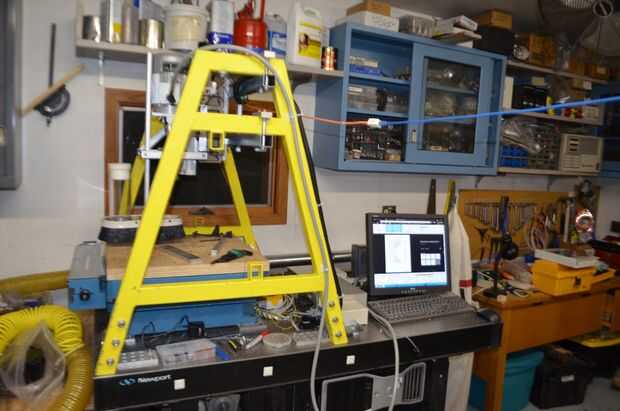

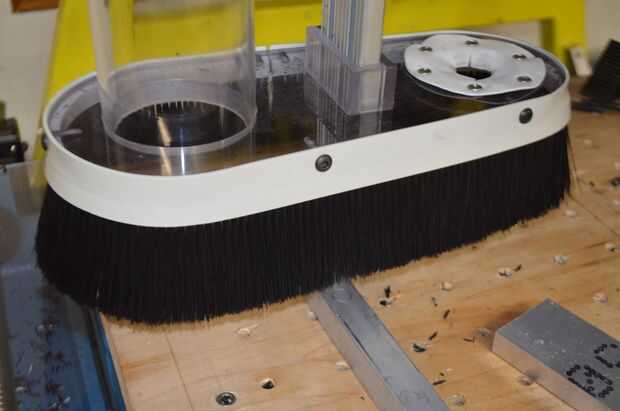

Arriba son fotos de la CNC, electrónica convertido y arranque de polvo. La máquina se utiliza típicamente para la diversión proyectos, el aprendizaje y partes para equipo de robótica de la escuela secundaria FRC (soy una ventaja mecánica, y responsable de asegurar que todas las partes en el robot Haz fabricado,más info aquí)
