Mis proyectos CNC de High School (3 / 5 paso)

Paso 3: 4 ejes CNC de escritorio molino

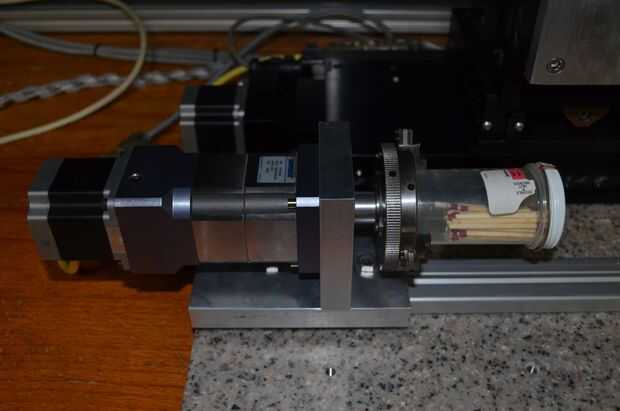

Diseñado para pequeños componentes, destornilladores Sonic y piezas del cohete de fibra de carbono, esta máquina es un clon más de 4 ejes de la CNC hizo para el proyecto de ciencia. Con +-resolución de 3 micrones y un reductor de engranajes de ejes de precisión A esta máquina tiene un 4 x 4 x área de trabajo 10 con 360 grados de momento en un eje (+-.0001 de grados).

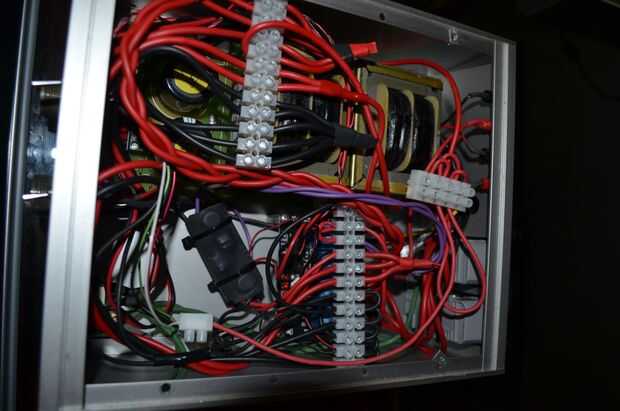

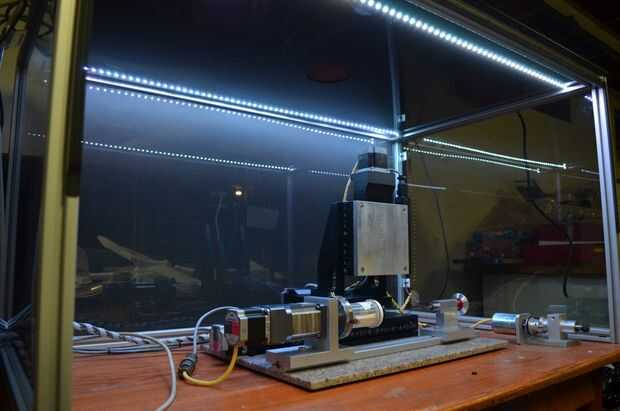

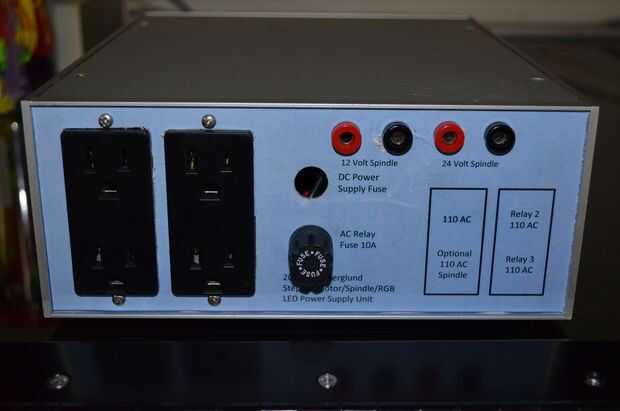

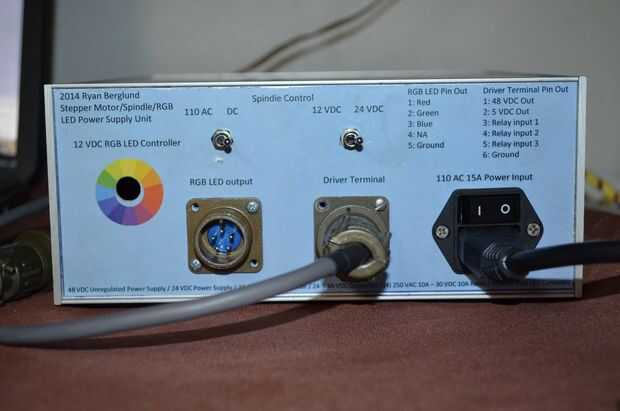

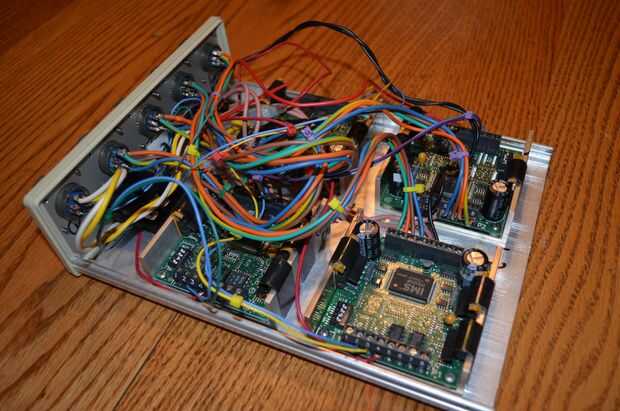

En un esfuerzo para ser profesionales como sea posible tenía impreso los paneles de la caja eléctrica. El recinto permite el mecanizado de materiales peligrosos en un entorno controlado (ejemplo de fibra de carbono). Es un sistema de filtrado de partículas micro en lugar para filtrar todo el polvo peligroso carbono (puede ser perjudicial y se freír electrónica). Las operaciones de máquinas (comenzar, parar, control de la ventilación, etc.) cambian el LED, s, Parpadeo rojo, amarillo y verde para indicar cambios de máquina como las advertencias y alertas al usuario.

Esta máquina tuvo unos meses de en y fuera del trabajo a completa y estoy muy contento con el resultado y no puedo esperar para empezar a usarlo! Lo primero que quiero hacer es la 11 médicos desarmador sonic r.

Nota: Esta máquina fue originalmente diseñada y construida (por mí) para hacer múltiples capas de indicadores en iridio punta agujas usadas en un programa de investigación médica en Oftalmología. Esta última fue reconstruida como una CNC visto arriba.
