Paso 4: Soldadura a PDB

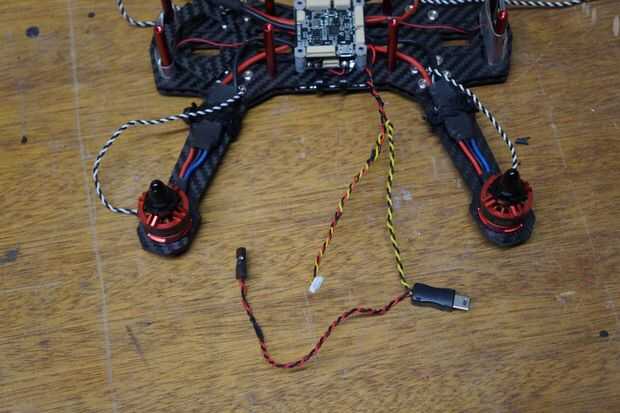

En este momento preparé el cable AV para conectar el puerto de salida de vídeo de mi cámara de acción de Mobius el transmisor de vídeo. Yo corte el cable amarillo del cable de la clavija de servo Mobius y había soldado al cable amarillo del enchufe TX video. Deje el cable de alimentación de Mobius solo si quieres potencia de la batería.

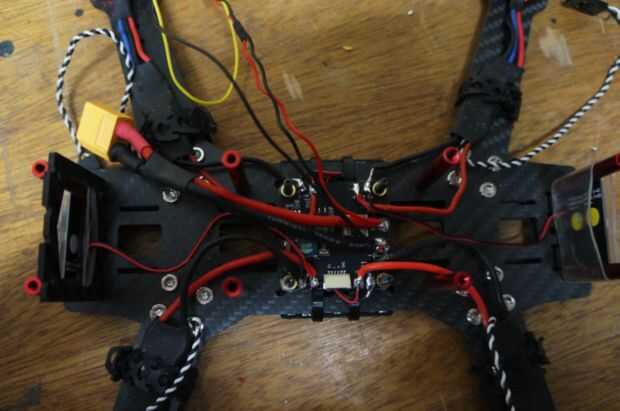

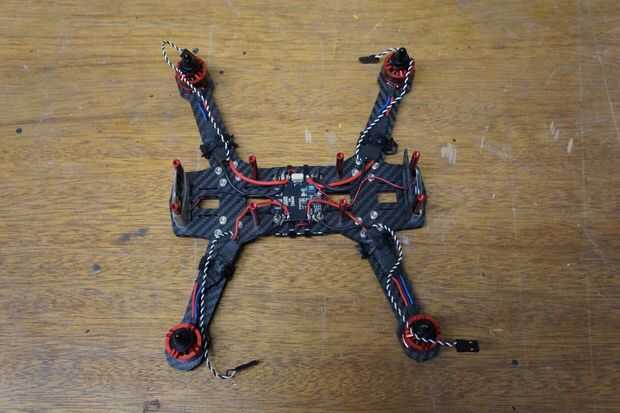

-Fijar el tablero de distribución de energía (PDB) en el marco del quadcopter.

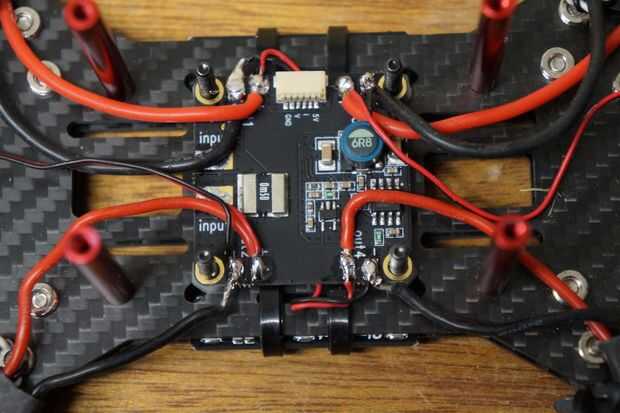

-Soldadura en el cable de la batería a B + (rojo) y B (negro) y el CES a las almohadillas en el lado.
-Si estás usando una batería de 3, las almohadillas laterales funcionará 12v por lo que usted puede poner su LED y Tx video en cualquier lugar. Si usted está ejecutando 4S o más, hay una salida de 12v dedicada en la parte superior que se pueden soldar a.
Soldar el cable de tierra solo de los cables de Mobius (corte a su compañero amarillo) a cualquier cojín de tierra (-) en el PDB.
