Paso 3: Grabar y taladro
Una vez el circuito trabajado constantemente en un protoboard, llegó el momento de transferirlo a una placa de circuito impreso permanente.

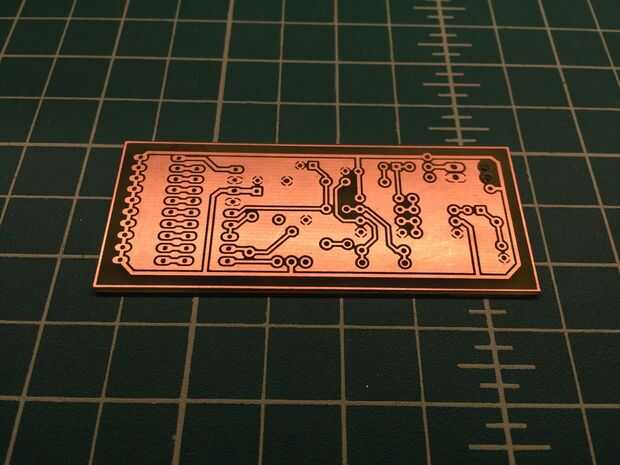

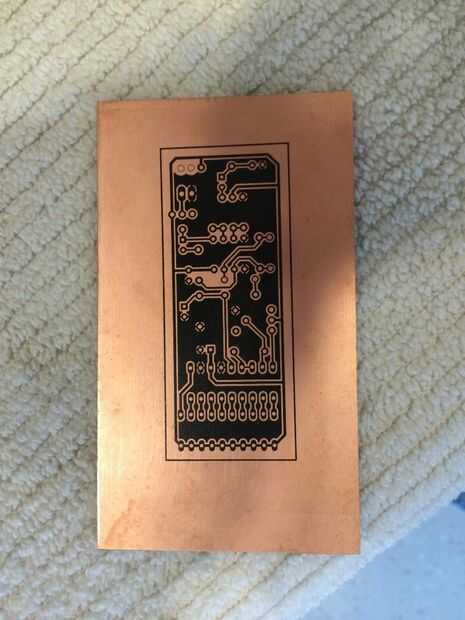

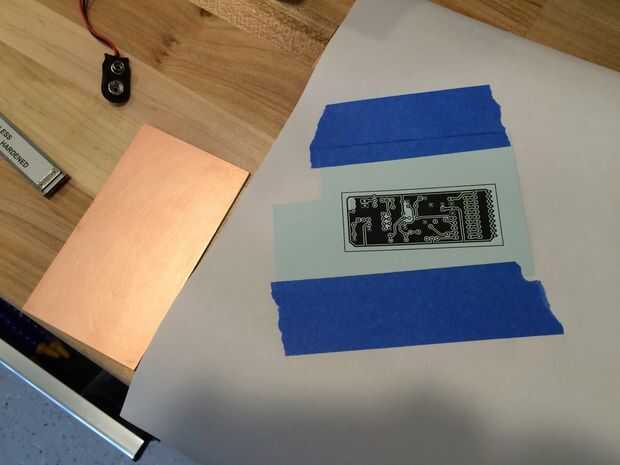

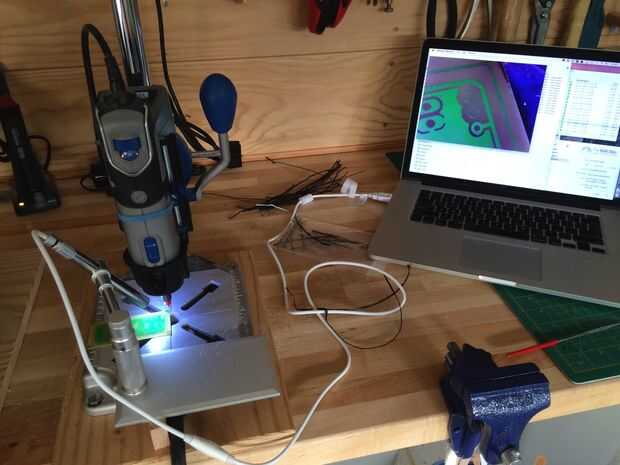

Hace un año que escribí un post GeekDad detallando mi proceso para la fabricación de placas de circuito en casa, pero básicamente me imprimir el diseño del águila en Pulsar Pro FXPapel de transferencia de Toner y luego de laminado directamente en una placa de cobre normal. Grabar la Junta frotando con una esponja empapada en cloruro férrico para uno o dos minutos, inmersión en líquido de la lata durante un minuto o dos, luego perfore todos los agujeros pequeños con una prensa del taladro Dremel.

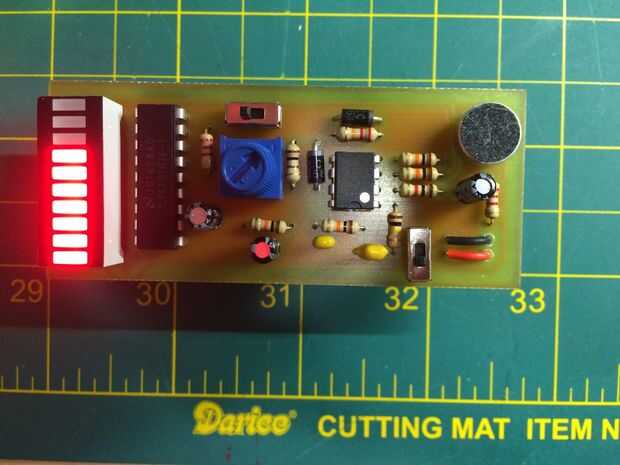

Continuación hacia cada componente de la placa PCB y soldar en su lugar. Finalmente, conecte una batería de 9 voltios en la parte posterior del tablero con velcro y utilizar el otro interruptor para encender y apagar.
El resultado final es un juguete pequeño, portable que muestra el nivel de ruido ambiental donde tomarlo. Mi hija de 4 años le gusta hablar o cantar y ver que las luces se mueven en respuesta a su voz.
