Después de un LED parpadeante y mezcla los colores en un RGB uno, circuito de otro popular para principiantes es un medidor de volumen analógico.
A mediados de 2008, joe publicó su excelente instructable que muestra cómo construir un medidor VU en un protoboard utilizando un LM3916, un gráfico de barras de LED de 10 segmentos, algunas resistencias y condensadores y una línea de entrada. La salsa secreta es el LM3916, un circuito integrado que detecta tensión analógica y unidades de 10 LEDs en proporción a la fuerza. (Hay realmente tres sabores de este chip, con la tensión de medición LM3914 linealmente, el LM3915 mide voltaje logarítmico en incrementos de 3 dB y el LM3916 también medir el logarítmico, pero con pasos centrado alrededor de 0dB en el VU tradicional marcas del metro).

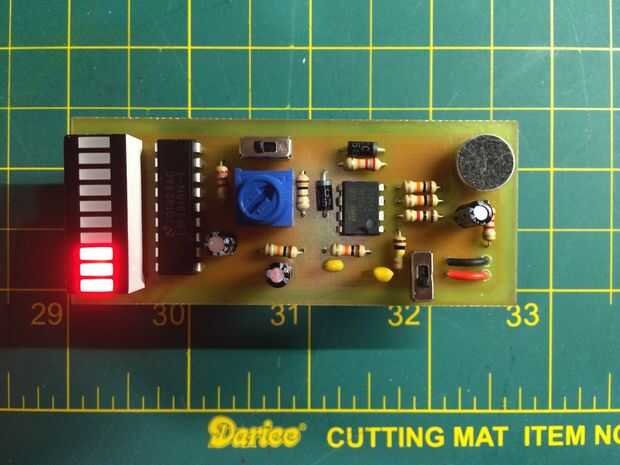

Si usted conectar un iPod y un gráfico de barras LED para un LM3916, tendrás una pantalla de LED que baila arriba y abajo en respuesta a volumen de la música. Quería uno con un micrófono incorporado, así que pude ver el rebote de LEDs sin necesidad de conectar un splitter de auriculares o verlo mejor, responder al sonido de personas hablando, perros ladrando, o en el lavaplatos funcionando.
El desafío adicional es que la salida del micrófono es tan pequeño que debe ser impulsado y tratados antes de enviar al LM3916, que me dio una excusa a la práctica trabajando con op-amps.
