Mindflex Duel Bluetooth Arduino FIO Hack (1 / 2 paso)

Paso 1: Cortar el conjunto

Muy bien, así que para un gran Resumen de como hackear los audífonos juguetes diferentes EEG, dirígete a la Frontera Nerds.

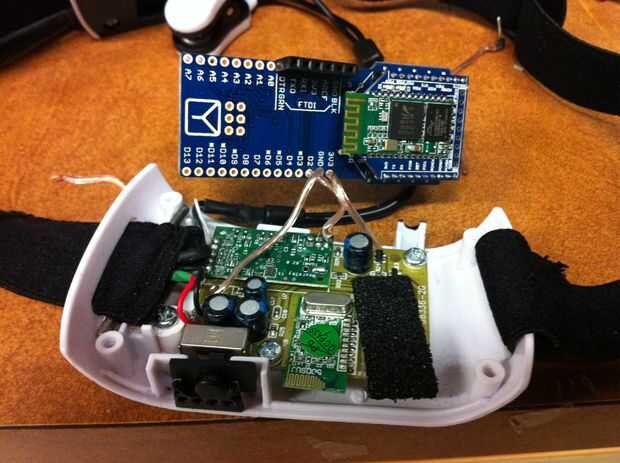

Lo que quería hacer era encajar el arduino en el auricular y tiene comunicación con la computadora de Bluetooth.  Así que tengo el Arduino FIO Junta y Bluetooth Bee que se adapta en toma de xbee de la FIO.  Que para conseguir todo tipo de ajuste que hice dos mods, uno a la FIO y el auricular.

Tienes que programar la FIO con un cable FTDI, el puerto usb es sólo para cargar un bateador LiPoly si conectas uno.  Estoy corriendo el arduino de los auriculares detrás de la batería, por lo que necesitaba ni el puerto usb no el enchufe LiPoly, así que desoldar ambos de aquellos.  Cuidado con el puerto usb porque la FIO es una línea de tierra necesaria a través del puerto usb, así que procura mantener intactas las almohadillas de soldadura.  Si la placa no funciona, podría ser porque esta línea de tierra consiguió dañada; puede probar con un multímetro y ver donde va claramente en la FIO.

A continuación, desoldar la tapa grande en el tablero de auricular y resoldered en el mismo lugar en el otro lado de la Junta para dar lugar a la abeja de Bluetooth.

En cuanto a los cables, conecte la tierra del Arduino a la tierra de auricular.  Para poder até el pin Vin Arduino al conector del medio del interruptor en el reverso de la placa auricular.  Este poder hasta el Arduino cuando el auricular está encendido.

Ahora, para obtener el Arduino para enviar serial Bluetooth realmente necesita el RX y TX pines, así que no soldar el pin de TX de auriculares directamente al pin RX del Arduino como lo haría si se usa usb serie.  Tienes que utilizar un pin normal, utiliza 2 digitales y utilizar la nueva biblioteca de cerebro serie suave, encontró en esta rama en git hub.  Cada vez que he intentado descargar esa rama descargar la versión de serie no nuevo soft, por lo que acabo de cortar y pegar el texto en archivos de la biblioteca nueva.

Puse algunos pins hembra encabezado en la FIO para facilitar la programación.  Tienes que programarlo con FTDI para añadir el código Bluetooth y no puede tener la abeja en el lugar al cargar causa bloquea el puerto serie.  Puedes ver mi código, Unido.

Revisa las notas de la foto, una imagen vale 1 mil palabras en este caso.
