Convertir Arduino FIO escurr solamente USB

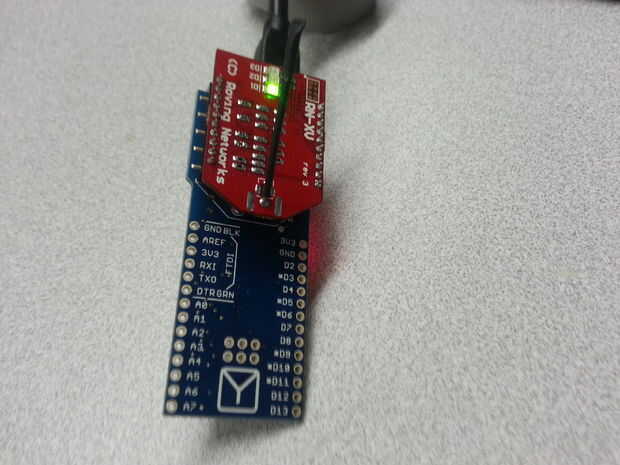

tengo un proyecto donde va a utilizar un XBee RN-XV y eligió el Arduino FIO como anfitrión para él debido a que es pequeña y baja potencia y tener un encabezado de XBee en.  Mi intención era correr de la energía del USB y no tiene una batería.  Rápidamente descubrí que el circuito de carga no era lo suficientemente potente como para ejecutar el chipset de wifi sin batería para ayudar.  En la búsqueda de una solución, descubrí (con la ayuda de birdbrainlabs en reddit) que el regulador de voltaje de la batería puede manejar hasta 5.5V, por lo que se puede manejar la energía del USB directamente.

Podría haber añadido a un conector USB adicional, pero en cambio decidió modificar el tablero para sólo conseguir energía directamente de su propio conector USB.

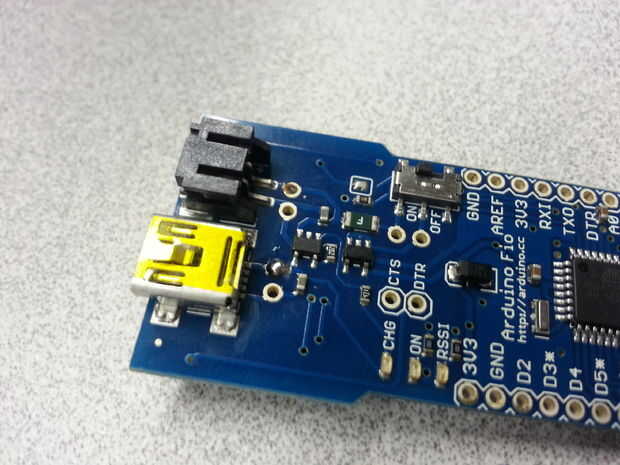

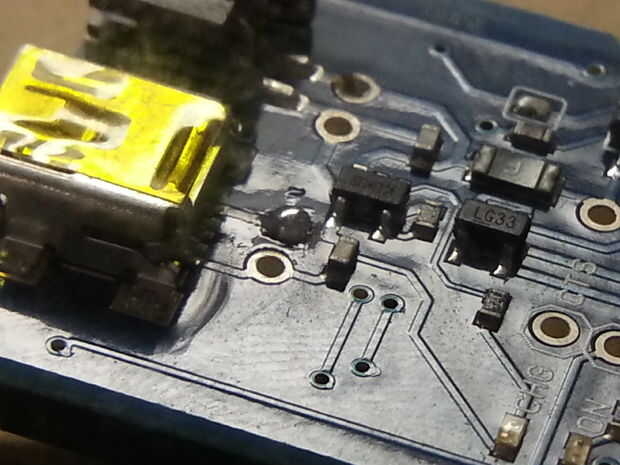

Examen de la Junta, decidí que la mejor opción era cortar el derecho de rastro en la almohadilla de 5V de la CHG y luego añadir un puente al BAT + cojín.  Ver foto de ubicaciones.  Es el puente de alambre en el otro lado, pero puedes ver las gotas de soldadura donde el cable entra a través de.

El rastro del corte es simple, se puede utilizar una dremel o un cuchillo robusto.  prueba con un multímetro para asegurarse de que usted consigue el rastro entero.

Etiquetas: Arduino, FIO, "corte de rastro", RN-XV
