Paso 3: 4 interruptores de 1 pin ADC
![]()

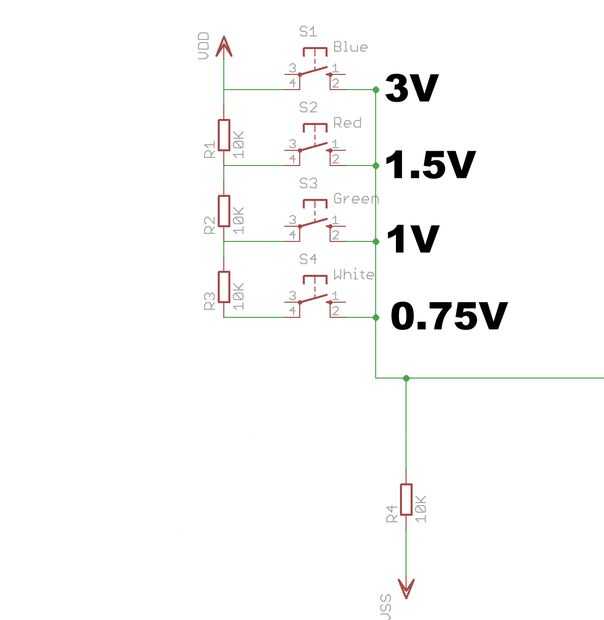

El diseño de hardware utiliza un truco de microcontrolador común de usar un solo perno de ADC (analógico al convertidor Digital) para conectar los botones de 4 colores del juego. Cada interruptor es conectado al controlador a través de un solo resistor 'desplegable' a la tierra que actúa como la mitad inferior del divisor de voltaje. La otra mitad del divisor de voltaje se crea mediante una red de resistencias de 10K en el otro lado de los botones. Dependiendo de qué botón pulsar conectar 0 ohmios, 10 K ohmios, ohmios de 20 K o 30 K Ohms a la mitad superior del divisor de voltaje. Utilizando algunas matemáticas simples ohmios-ley usted puede trabajar a la tensión para cualquier interruptor dado como se muestra en el siguiente diagrama:
