Paso 4: Charlieplexing los LEDs
![]()

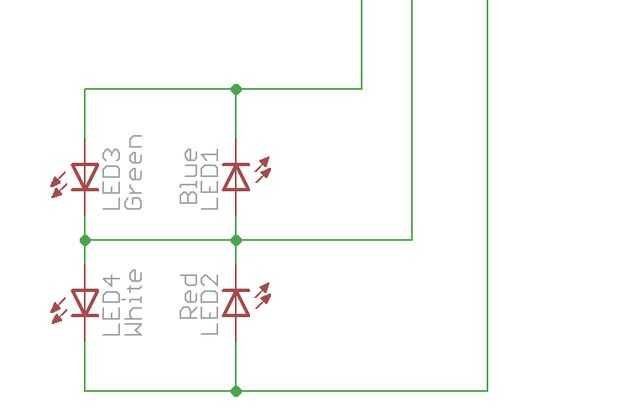

Los LEDs están conectados con el PIC mediante 3 pines. Esto se logra mediante el uso de 'charlieplexing' que se aprovecha del hecho de que un LED es un diodo y sólo permite corriente fluya en una dirección. Pernos de IO de la PIC son 'tri-state' significado pueden ser 0V (energía a tierra el hundirse), 3V (abastecimiento de energía de Vdd) o entradas de "alta impedancia" (de alta impedancia es una expresión de lujo lo que significa que efectivamente se desconecta el pin y prácticamente ninguna energía fluye a través de él). Mediante 3 pines es posible controlar hasta 6 LEDs, sin embargo el juego sólo requiere 4 como se muestra en el siguiente diagrama:
