Micro centrífuga (3 / 5 paso)

Paso 3: Construcción de un caso

Construí una caja de aproximadamente 5 pulgadas de cuadrado como izquierda suficiente espacio alrededor de los rotores. Utilizar restos de piezas de madera contrachapada de otros proyectos.

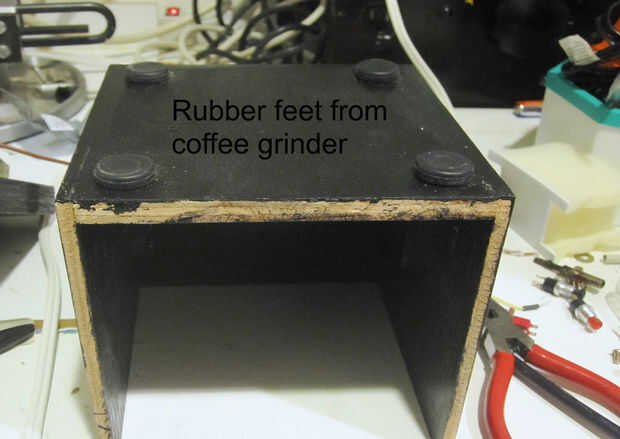

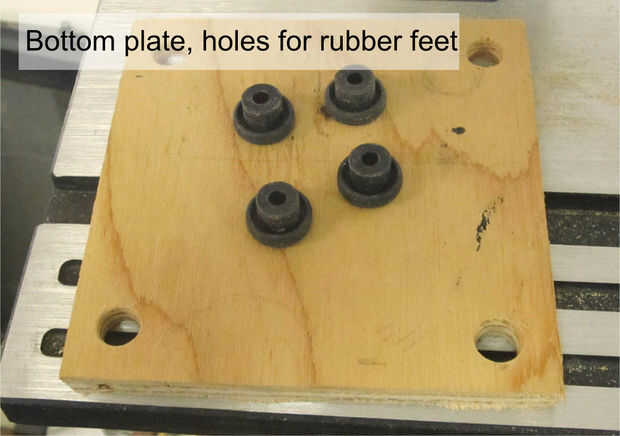

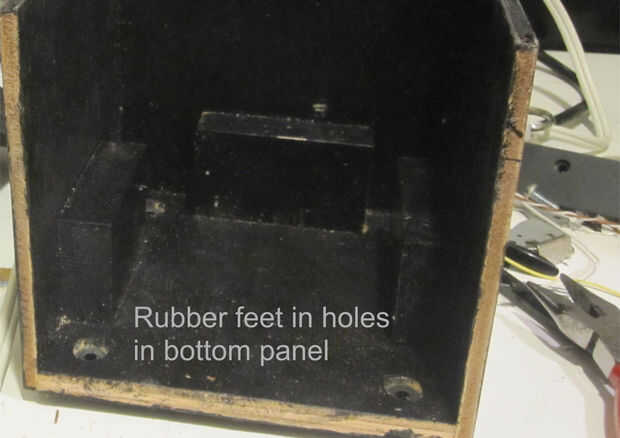

1. Base de la caja: Cortar un cuadrado de 5 pulgadas de madera contrachapada de 1/2 pulgada de la base de la caja. Cuatro orificios en las esquinas por cuatro pies de goma que había salvado de un molinillo de café no trabajan.

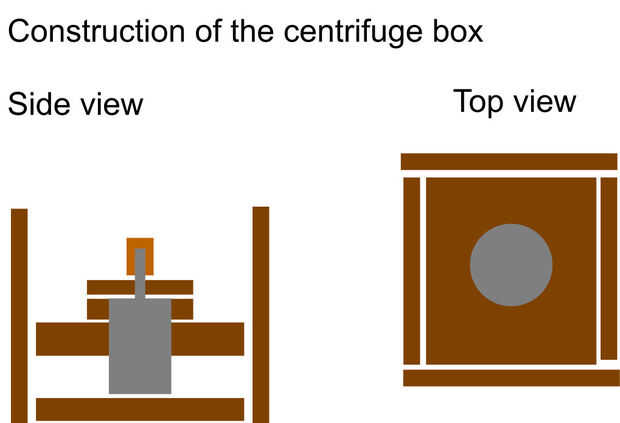

2. Soporte de motor: Esto tuvo tres partes. Placa central para unir para sostener el conjunto del motor y forma la base del compartimiento superior de la centrifugadora. Un pequeño disco para sujetar el motor y otro disco (separador) que se fije la celebración motor disco a la placa central y también proporcionan el espacio necesario para el rotor de la centrífuga. Las imágenes con claridad.

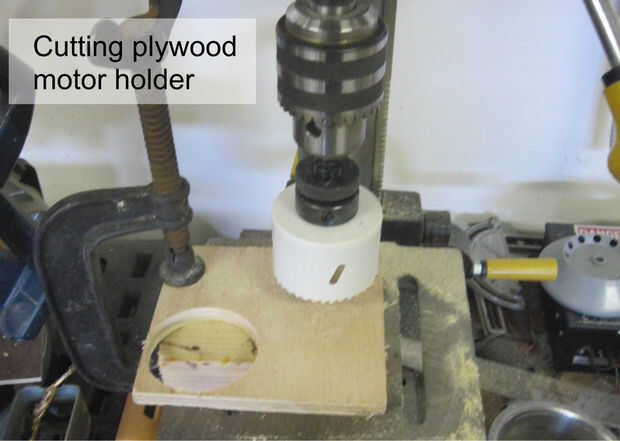

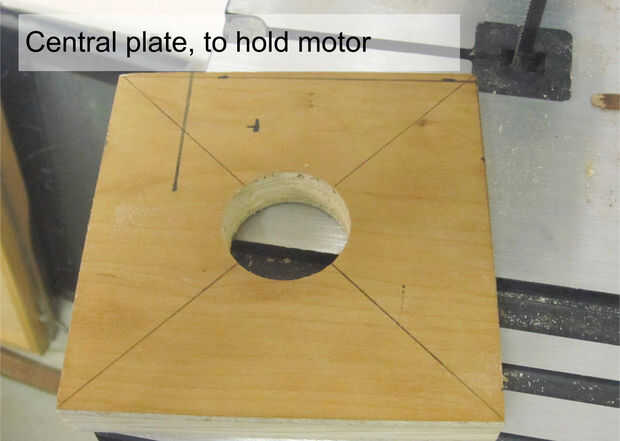

   1. Placa central. Utiliza una sierra en mi taladro de carga de puerto para cortar un agujero de 1,5 pulgadas (un poco más grande que el diámetro del motor) desde el centro de una pieza cuadrada de 5 pulgadas de madera contrachapada de 3/4 pulgadas.

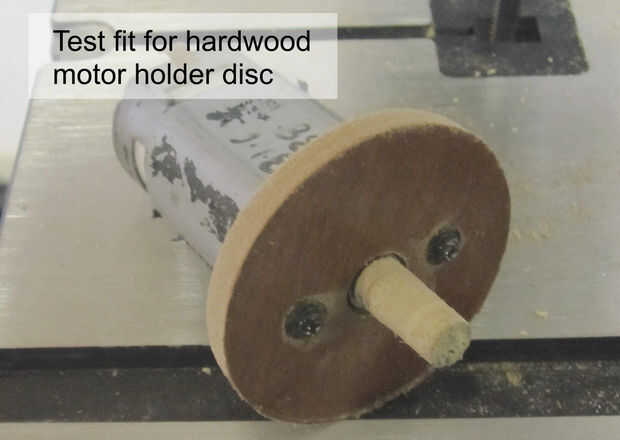

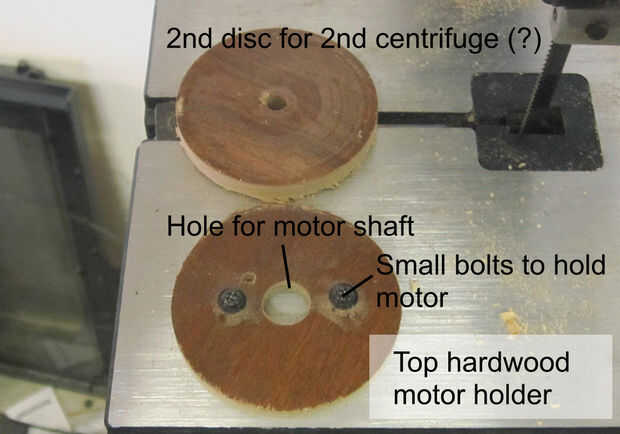

   2. Motor con dto. El motor tenía orificios para los tornillos en la parte superior, flanqueando el árbol. Para apoyar el motor necesitaría una placa superior. Esta placa superior tendría que ser menor que el hueco en la parte inferior del rotor de la centrifugadora. Me podría hacer un disco de 2,5 pulgadas de diámetro y aún claro el hueco del rotor. Usé un agujero de 2,5 pulgadas Sierra para cortar dos discos de un aglomerado MDF de 1/4 pulgadas. El disco extra fue una copia de seguridad o potencialmente por otra centrífuga. He utilizado un trozo de cartón fino para averiguar donde los agujeros en la parte superior de la centrifugadora para los dos pernos y luego estos utilizan como una plantilla para taladrar dos agujeros pequeños para los dos pernos que sería este disco de madera para el motor. El agujero en el centro fue creado ya por el serrucho. Una prueba de ajuste para asegurarse de que todo lo relacionado.

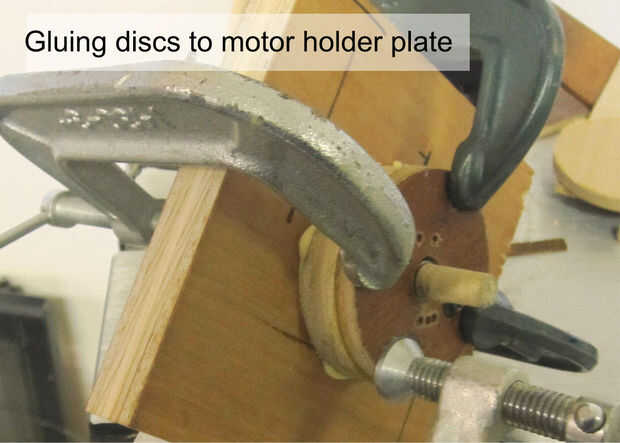

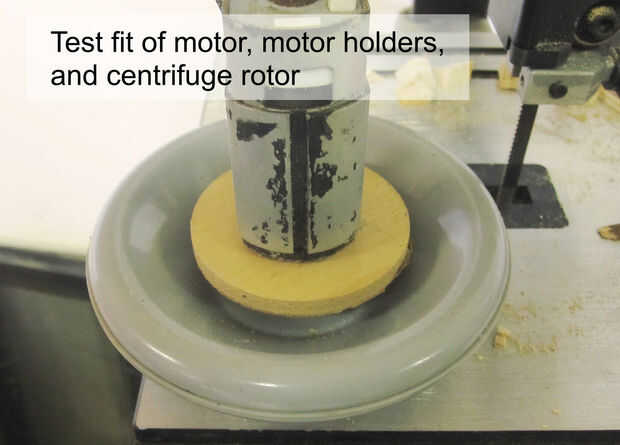

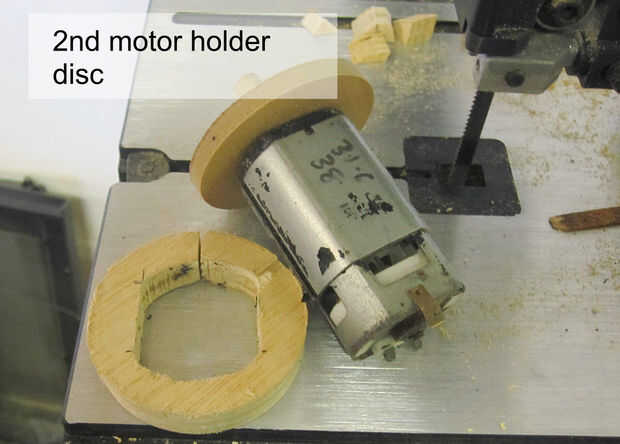

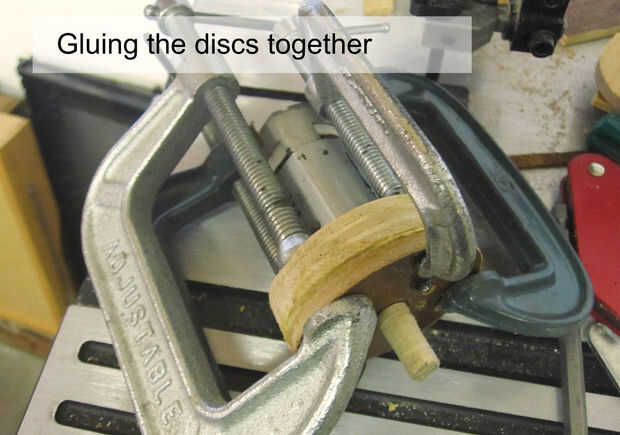

   3. Disco espaciador La parte superior del motor tuvo que ser una cierta altura de la parte superior de la placa central de otra manera que el rotor Frotaría contra la placa central. Me mide esto y encuentra a una altura de media pulgada adicional que requiere para limpiar el rotor. Cortar un disco de 2,5 pulgadas de madera contrachapada de 1/2 pulgada y luego cortar la forma transversal del motor (algo así como un círculo aplanado por ambos lados) en mi sierra. Una prueba de ajuste con el motor con el disco y este disco espaciador. Bien mirado, tan empernado el motor al disco de retención motor, luego aplica pegamento de madera en la parte inferior del motor con disco y a la parte superior del disco espaciador, resbaló el disco espaciador en y sujeta hasta que el pegamento seca.

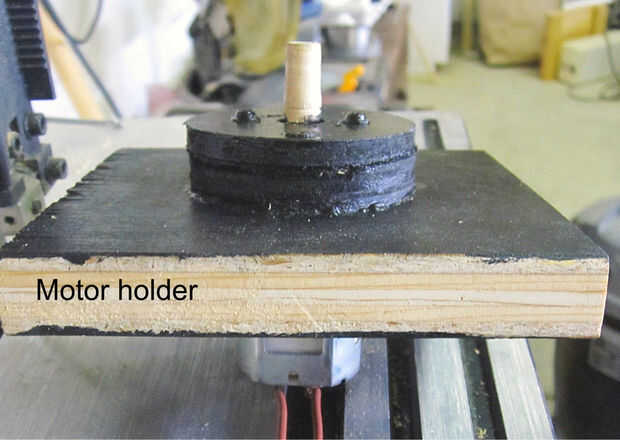

   4. Todo el conjunto (motor y dos discos) entonces fueron pegado a la placa central. El motor fue probado para ver si hacer girar fácilmente sin vibración.

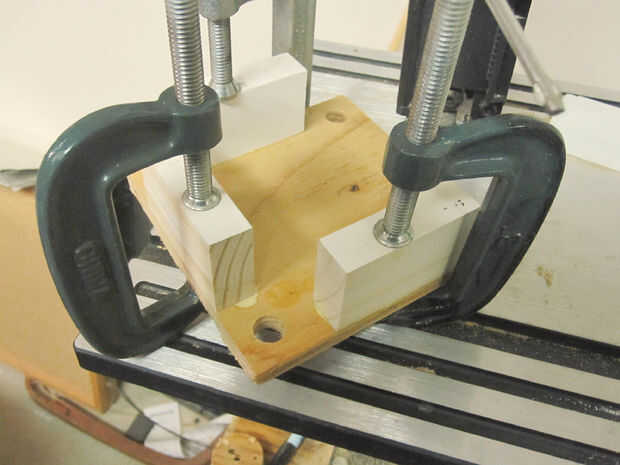

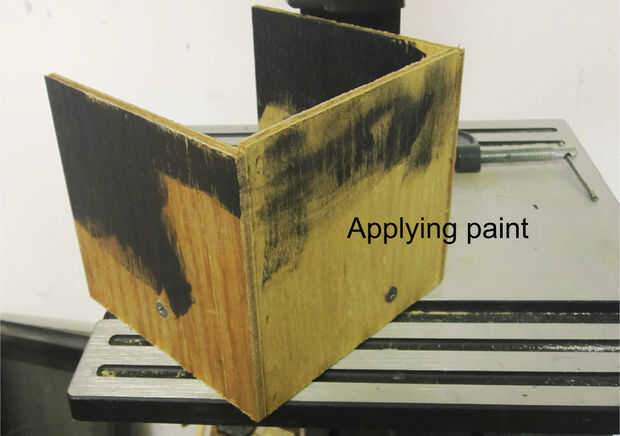

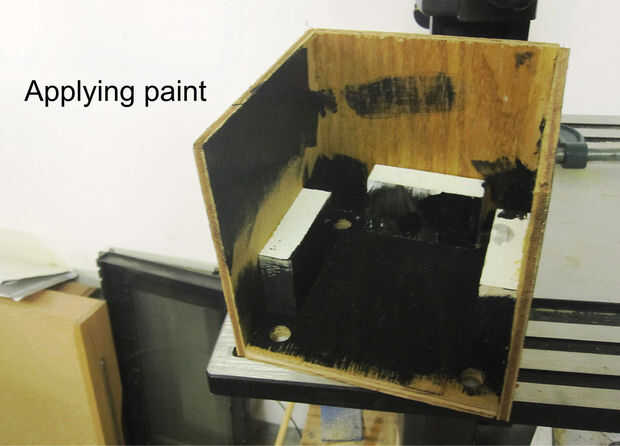

3. Lados de la caja fueron cortadas de la madera contrachapada de 1/4 pulgadas (extraída de la parte posterior de un caso de libro de roble). Una sola pieza para la parte trasera y dos piezas para el lado, todos de 5 pulgadas de altura. Tres 1.5 pulgadas x 1 pulgada estaban pegados trozos de listones de madera hacia los dos lados y el borde posterior de la placa base (la parte inferior de la centrifugadora con agujeros para las patas de goma) para apoyar las paredes laterales. Las paredes laterales fueron luego pegadas y atadas con un tornillo a estas piezas de madera. Se aplicó la primera capa de pintura acrílica negra.
4. Frontal de la caja. Esto se midió desde el la caja parcialmente ensamblada y corte de la misma madera contrachapada de 1/4 pulgadas. El frente no sería pegado pero sostenido por tornillos por lo que se podría quitar para reparaciones y mejoras.
