Método de transferencia de tóner fácil, consistente y barato para simple y doble cara PCB (4 / 11 paso)

Paso 4: Recortar el papel

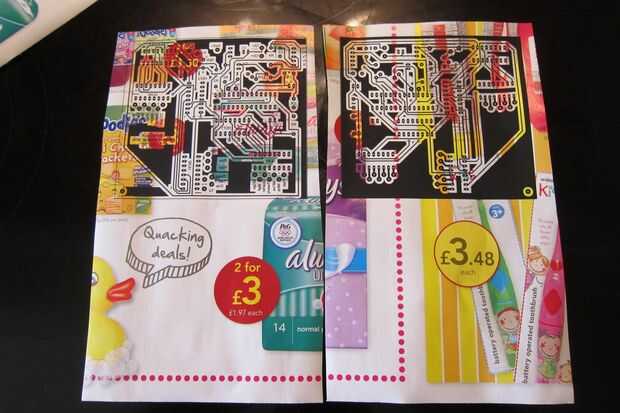

Corte alrededor de la PCB imprime dejando alrededor de 1cm alrededor de 3 bordes y deja el último borde largo - dejo la longitud del resto de la A4 - este borde largo es importante para la alimentación de lo PCB en el laminador más adelante.

Las dimensiones de la frontera no están tan importantes - usted puede ver que minas se cortan bastante WARN. Sólo se pretende dejar suficiente borde de la placa de cobre para que encajen en una pequeña sala para jugar.

Vale la pena mencionar aquí que es importante no intentar ajustar su diseño de PCB justo en los bordes de la placa de cobre. Es alinear la Junta en un momento muy difícil, y también toner en los bordes de la placa de cobre puede ser más difícil transferir.

También, supongo que ya sabes, pero la impresión de lado componente necesita ser volteado horizontalmente (reflejado) en su software, por lo que invierte cuando volcó. Esto es estándar en la impresión del PCB.
