Mesa Multitouch DIY de MT-50 (10 / 16 paso)

Paso 10: Instalación y calibración del espejo

El espejo utilizado en el MT-50 es un primer superficie espejo. Primera superficie espejos no tienen ningún espacio entre el objeto y su reflejo, porque la capa del espejo se encuentra en la parte superior del vidrio y no en la parte posterior del vidrio. Esto también evita que fantasma, que ocurre cuando la imagen del proyector rebota en el fondo del cristal y la espalda a través de. Primera superficie espejos son más propensos a rayaduras, así como sacar las láminas de plástico protegiendo el espejo para colocar en el marco, es importante que tenga cuidado.

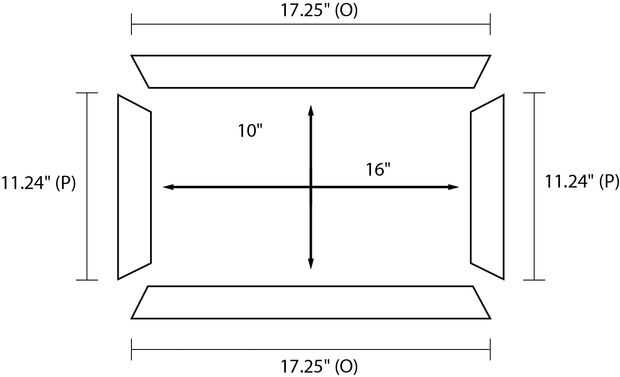

Montar 3 lados de la plataforma de espejo. Habrá algunos pequeños soportes en L en el kit de Bosch que te permitirá montar las piezas de 45 grados. Puede dejar la película protectora en el espejo para los pasos siguientes. Una vez que se montan 3 lados, deslice el espejo en la plataforma. Coloque el lado 4 º sobre y asegure todos los tornillos de fijación. Tire hacia arriba la película protectora alrededor del perímetro del espejo y se aplica la extracción de goma fina que viene con el kit de Bosch. Esto evitará que el espejo estable dentro de la plataforma.

Una vez que el espejo se coloca en el bastidor, dos filas de tiras de LED infrarrojos deben ser aplicadas a la estructura. Estos LEDs están conectados en un circuito. Ver el esquema para ver cómo las tiras de LED espejo colocadas y atado con alambre.

El espejo está conectado a la estructura por las torretas de 4 espejo (parte N). Cuatro refuerzos de 20x20m m se utilizará para fijar el espejo a las torretas y ser capaces de ajustar el ángulo del espejo. Los cuatro refuerzos deben modificarse ligeramente. Hay 2 pestañas a cada lado de la escuadra que se asientan generalmente en el mediano canal del puntal. Eliminar estas fichas de un lado para que el espejo será capaz de sentarse en ese lado de la escuadra. Fije los refuerzos al interior de las torrecillas y coloque el espejo en los refuerzos. Atornillar los refuerzos a la plataforma de espejo.

Encienda el equipo y la puesta en marcha del proyector. Si ha configurado el equipo para la salida del proyector con una resolución de 1280 x 720.

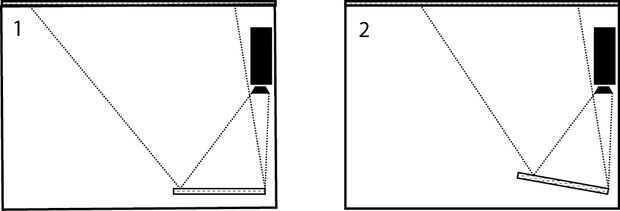

El proyector IN1503 tiene un botón de zoom físico que debe ser ampliado en cuanto sea posible. Ahora tienes que ajustar los refuerzos atados las torretas y espejo a la imagen proyectada para caber dentro de la máscara fuera de área sobre el vidrio.

Puesto que se va a desplazar el espejo en diferentes ángulos, deberás ajustar el keystone del proyector. Para acceder a la configuración de keystone del proyector, con el control remoto.

Presione el botón menu, presione seleccionar en la opción de imagen básica y desplácese hasta la clave. Prueba a partir de una clave de unos 54 y luego ajustar el espejo de allí.
