Medidor de voltaje inalámbrico Bluetooth con Wiimote + Chip Pic AutoIt (5 / 6 paso)

Paso 5: Conexiones de soldadura

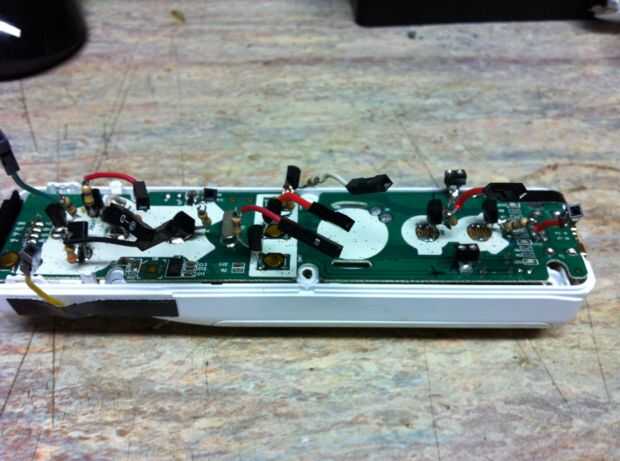

Cada botón del wiimote es un simple empujón al presionar el botón, crea un camino entre dos almohadillas para permitir que la corriente fluya. La corriente viaja de un cojín y en el otro. Tenemos que averiguar que tecla es y que está en . Para hacer esto, use su voltímetro para medir el voltaje en cada cojín. Un lado debe ser de 3v, el otro estará muy, muy baja, pero no de 0v. es 0V y ninguno de los botones botón ir a la tierra.

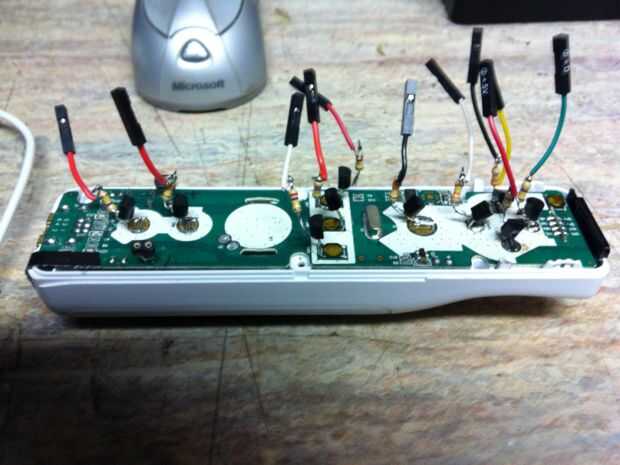

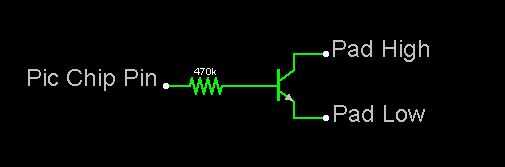

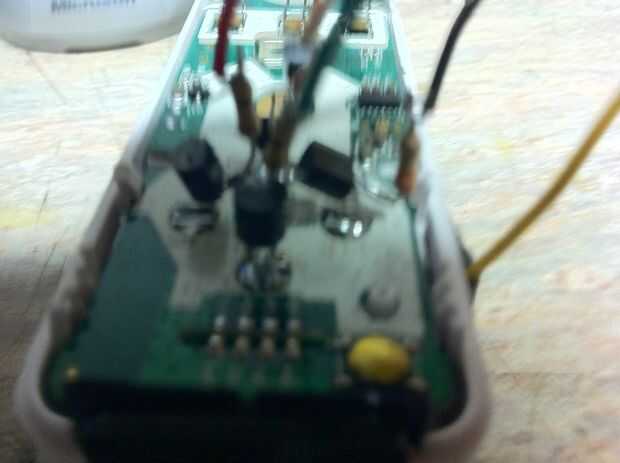

El pin del colector irá a la almohadilla de alto voltaje y el pin de emisor a otro. El pin de la Base se conecta a la resistencia k 470 que luego va a la viruta de pic. Cómo usted alambre para arriba depende de usted. Me parece que si bien puede parecer un poco descuidado, suelda los transistores y resistores directamente al wiimote permite su tablero de pan tiene forma menos cables sucediendo y ayuda a mantener el cableado muy claro. Manera menos mover cables alrededor si tratas de hacerlo con diferentes chips Pic y.  Haciéndolo de esta manera Pin "*" va directamente al botón "*". Simple.
