Medidor de flujo (2 / 15 paso)

Paso 2: Reunir los materiales

Hay una lista de compras para este proyecto, pero probablemente ya tienes algo de él. Mayoría de las ciudades tiene un "Maker" club u organización, donde puede tener acceso a herramientas como la impresora 3-d sin tener que comprar uno a sí mismo.

Herramientas que usted necesita:

1. tornillo conductores, 1 grande y 1 pequeña cabeza de Phillips

2. taladro eléctrico, con #2 y #4 Phillips pedacitos y 1/8 broca para madera

3. sierras, accesorio adicional para taladradora

4. caladora sierra o sierra de mesa con hoja de corte de madera

5. 3-d impresora, capaz de imprimir 2color ABS/PLA con soportes solubles

6. cuchillo de cocina mango de madera junky o hobby conjunto

7. ordenador con software de edición de código Arduino instalado

Herramientas opcionales: Amoladora de ángulo, papel de lija

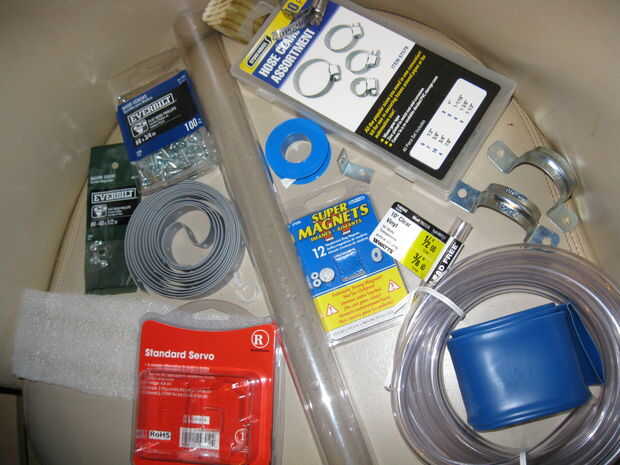

Lista de compras:

Arriba:

2 galones, jarra de plástico resistente (yo usé eso para gatos viene en el tipo).

Reposapiés de plástico, aproximadamente 12 "x 9" x 9"(LWH)

A través del casco / brida, 3/4"

Cinta de plomero

Adaptador de manguera para identificación de pasacascos, macho/macho 3/4", 1" OD

Medio de:

10' o más corta manguera estándar de jardín

Kit de reparación de la manguera (si acortamiento)

1/2 "x 3/8" manguera

1" 2-agujero-soportes en L, 2ct

Correa de tubería: 3/4" metal, agujero (10pk) 2 + 3/4 plástico, correa de suspensión (rollo)

3/4" #8 tornillos de cabeza Phillips, (50pk, utilizará estos a lo largo)

4"- 6" largos de 1 "x 2" PTP o la otra madera, 2ct

Madera contrachapada / otro tablero, 18 "x 18"

1 "x 3", ~ 0,1" gruesas almohadillas de espuma

Base:

Madera contrachapada / otros tableros de 24 "x 30" y 24 "x 18"

Soportes XL L metal, 2ct

1 1/4" #8 tornillos de cabeza Phillips, docena

1 galón, Jarra graduada / clara

Caja de control:

6 "x 8" x 2 "negro caja plástica con tapa ajustada

Arduino Uno

Servo estándar, Radio-Shack

Pantalla de LCD I2C (viene con el kit Arduino)

Estados Unidos 1881 Melexis enganche Hall Sensor de efecto

Receptor IR de IRM-3638 y YK-001 IR remote (viene con el kit Arduino)

Cable USB, 2' a 6' longitud (cuanto más tiempo mejor)!

Pequeño menos de soldadura breadboards con el forro adhesivo, 2 ct

resistencia de ohmio 10 k

22 AWG plastificado cables y conectores, surtido

Turbina:

1 y 1/4" ID claro pipa del PVC, 3" largo

Imanes de anillo de neodimio XS, 3 ct

Pequeños resortes, 2"- 3" de longitud, 2ct

1/8" diámetro pasador metálico (me quité la mía el cable estante de un horno)

Pequeña cantidad de metal con un agujero suficientemente ancha como para caber en el pasador de metal

Silicio de grado exterior

Misceláneos:

Tornillos adicionales para Arduino LCD de montaje a la caja (1/2" #4 tornillos)

2" cinta de embalaje transparente para sellar soporte LCD

bolsa de plástico de 1oz

ligas pequeñas de 1-2
