Mecanizado de un PCB usando una máquina CNC barato (8 / 15 paso)

Paso 8: Configuración de Mach 3

  • Primero tenemos que conseguir que un equipo con Windows XP o un equipo con la versión de 32 bits de Windows Vista o 7. Este equipo también debe tener un puerto de cable de impresora serial a donde nos podemos conectar nuestro paquete del controlador Mach3. Actualmente el software de Mach3 no soporta software de 64 bits de Windows por lo que necesitamos una computadora para ejecutarlo.
  • A continuación necesitamos configurar nuestro molino CNC para que podemos hacer nuestros cortes y grabados de nuestra PCB.

  • Foto de arriba es nuestra máquina CNC de Toolworks ZEN 7 x 12. Vamos a utilizar este dispositivo para el resto de nuestro tutorial y vamos a trazar referencias específicas a ella. Mayoría de los pasos que vamos a se puede utilizar en otros dispositivos similares. Tenga en cuenta que todas las máquinas CNC con la Mach 3 se pueden manejar usando los mismos conceptos. Ejecución y el kilometraje pueden variar sin embargo.
  • Primero si ya se no ha hecho, vamos a crear un nuevo perfil para nuestra máquina. Si esto es hecho ya puede simplemente omitir esta parte y pasar al paso 9.

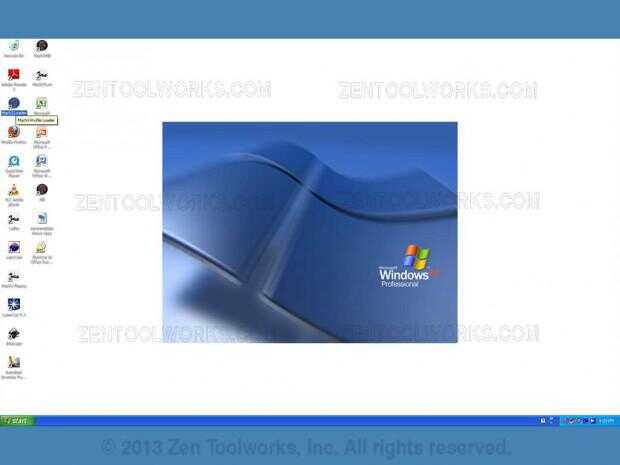

  • Primero vaya al escritorio y haga clic en el archivo Mach3Loader.

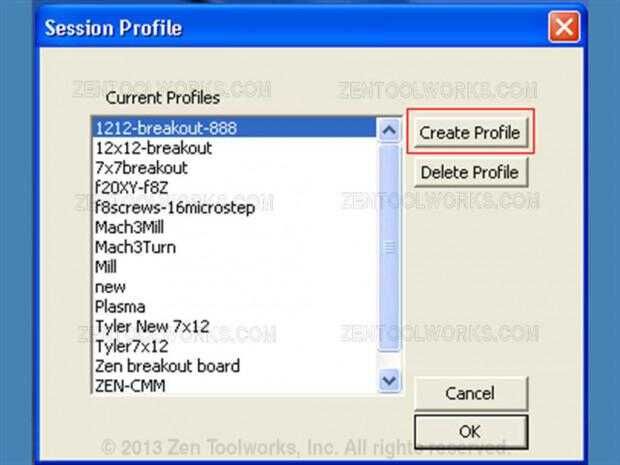

  • A continuación hacemos clic en "Crear nuevo perfil"

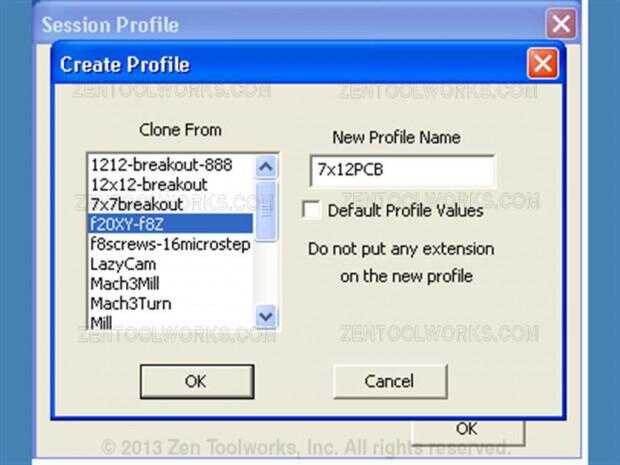

  • A continuación nombre del perfil y la copia que ya existe; luego más tarde podemos cambiar los parámetros para adaptarse a nuestras necesidades.

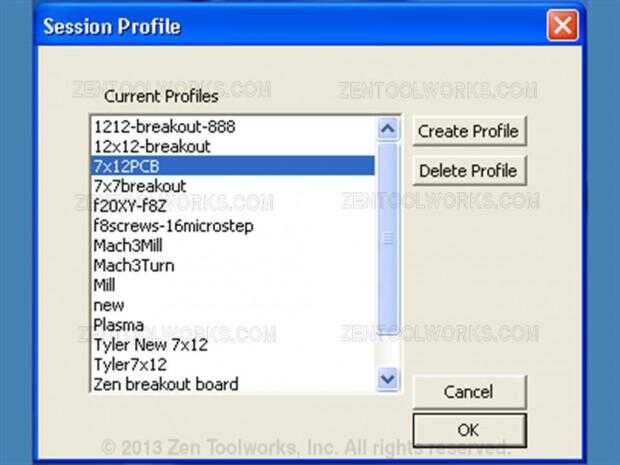

  • Después creamos nuestro nuevo perfil entonces iremos y seleccionarla y golpear OK.

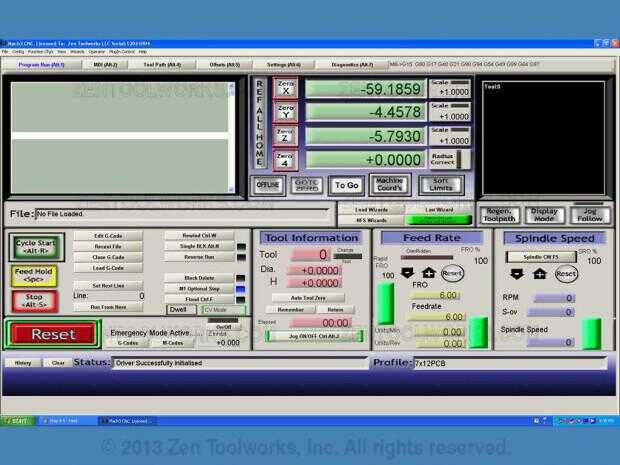

  • Y deberíamos tener nuestra pantalla de inicio para nuestro programa Mach3.
