Mecanizado de un PCB usando una máquina CNC barato (10 / 15 paso)

Paso 10: Sondeo la Junta

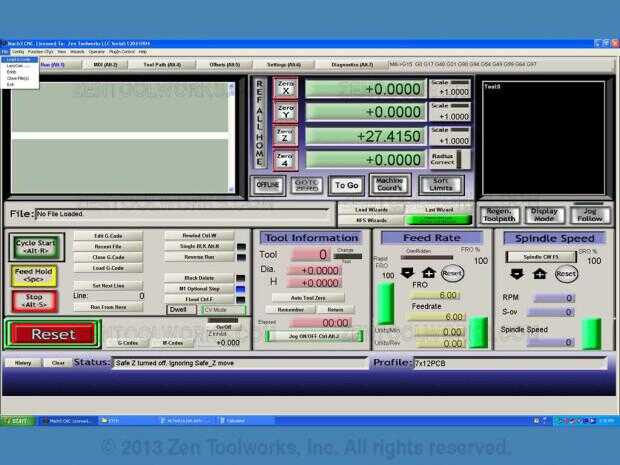

  • Ahora la configuración de la sonda es completa, nos podemos entonces realmente probe la Junta. Hacerlo en este momento es super facil con el programa de autonivelado que hicimos anteriormente. Todo lo que tenemos que hacer es primero cargar el programa yendo a archivo > cargar GCode.

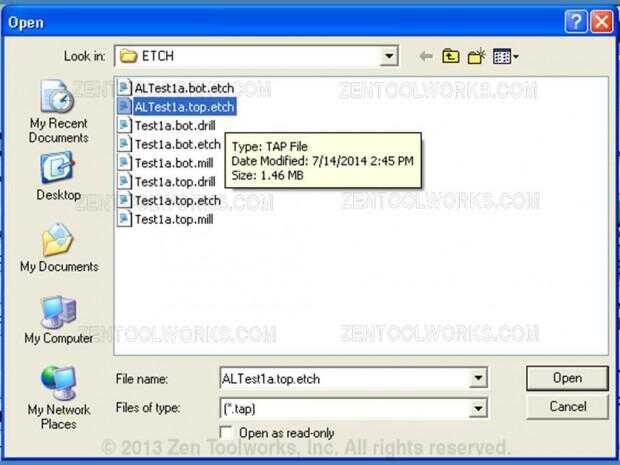

  • Luego nos vamos y seleccionamos nuestro archivo nivelado automático. El archivo de autonivelado comenzará con un en su nombre. En este caso mío era AlTest1a.top.etch.

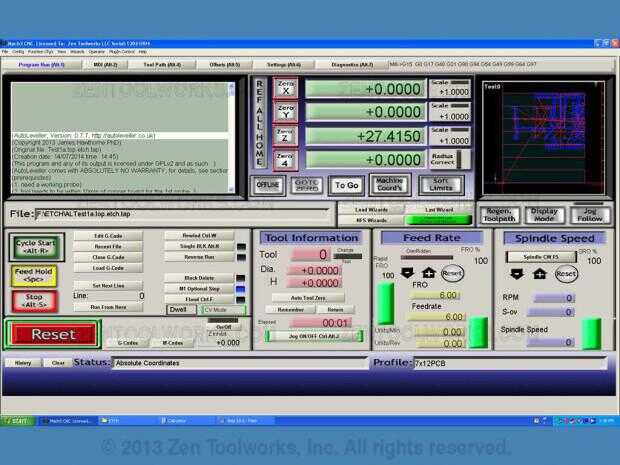

  • La GCode será ahora ser colocado más arriba izquierda ventana verde, puede desplazarse aunque el código si lo desea.

  • Ahora que tenemos nuestro GCode en lugar lo primero que va a hacer es sondear la superficie de la Junta en varios lugares. Devuelve los valores de Z en su código más adelante hacer un mucho mejor grabado en la placa. Esto nos permite tener graba la más precisa en el revestido de cobre que nos sea posible con los rastros aislados que necesitamos. · Hay dos maneras que usted puede dejar la sonda de Mach3 la Junta. Una forma es hacer clic en solo negro primero el ciclo presionando start sólo va especificamente paso por paso. Esto toma tiempo y puede ser tedioso, pero se asegura de que todos los valores para el eje Z son precisos.

  • El otro método es simplemente dejar que la máquina siga su curso. Se entregarán el sondeado puntos con precisión y se convierte en algo capaz de grabado el material.
  • Con cualquiera de los métodos, usted elige que terminará por presionar el botón de inicio de ciclo que inicializa el programa. Tenga en cuenta que se desea ejercer seguridad veces, usar protección para los ojos como el molino CNC se arrojaría sobre fragmentos de cobre y de fibra de vidrio como está grabado en el tablero. También quiere asegurarse de que están manteniendo un ojo en él, así que usted puede presionar el botón de parada de emergencia cuando sea necesario en caso de que algo sucede y usted necesita cortar la corriente.
  • Ahora solo ver o golpear continuamente el botón de inicio de ciclo como la máquina de sondeos cada punto hecho por el software de Autoleveller.

  • Una vez que obtiene al final de la que parte del código el eje se eleve y pausa. Con esto ahora tienes que sacar la sonda antes de comenzar a grabado en la pieza de cobre.
