Mecanizado de un PCB usando una máquina CNC barato (14 / 15 paso)

Paso 14: Grabado nuestra junta parte 2: tablero de Flip

  • Ahora que nuestro tablero se perfora hacia fuera podemos dejar la broca en para una última cosa. Tenemos que hacer un agujero en la X: 0 y Y: 0 marca. Puede hacer esto haciendo clic en el botón de inicio del eje y lentamente golpeando la tecla PgDwn para crear un pequeño agujero aunque la Junta. Vamos a utilizar esto para la X: 0 y Y: 0 parte del otro lado. Como el autonivelado. archivo bot.etch.tap se refleja en el eje X.

  • Una vez que tenga su orificio entonces puede voltear el revestimiento de cobre para exponer la parte posterior de la placa. No se olvide de tope contra el borde recto que hiciste para que los orificios se alineen. Tienes que cambiar la sonda si se va a utilizar el autonivelado GCode antes de continuar. Nota donde taladró en X: 0 y Y: 0. necesita mover su pórtico a ese punto en el tablero. Una vez cero el eje X e Y.

  • Entonces mueves manualmente el pórtico usando las teclas de flecha para el nuevo agujero. Una vez usted usted entonces desea alinear para arriba perfectamente con el agujero perforado. Una vez haya confirmado que se alinea el agujero de arriba con su molino de extremo usted haga clic en "Cero X" y "Cero Y" para ajustar eso coordenadas X:0 y Y:0.

  • Asegúrese de que la broca se cambia a la fresa antes de empezar la sonda.

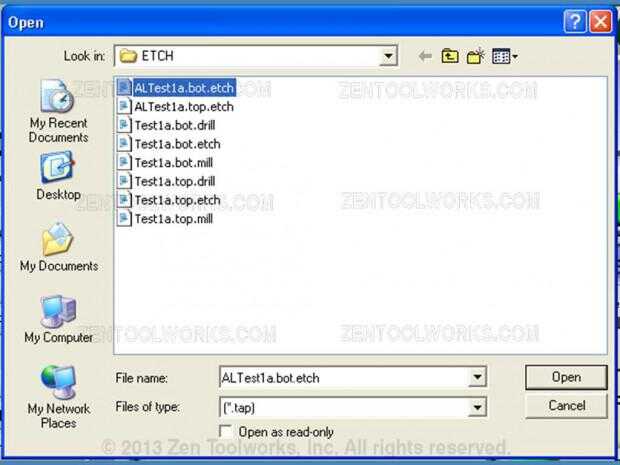

  • Ahora abre tu. bot.etch.tap archivo y ejecutar la sonda.

  • Retire la sonda y comience a grabado a la parte inferior de la Junta.

  • Una vez completado el proceso ahora que paso atrás y admirar su trabajo. Luego puede pasar por alto todos los rastros y asegúrese de que no haya cortocircuitos.
