Mecánicas arte Bots: Mecanismo de mecanismo de cuatro barras (4 / 8 paso)

Paso 4: espaciadores

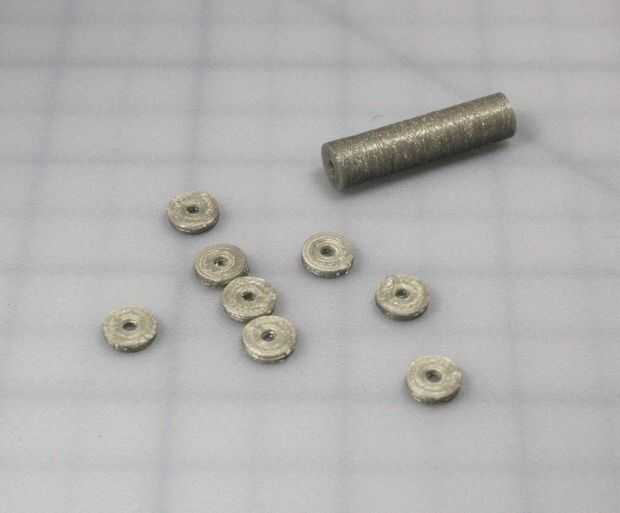

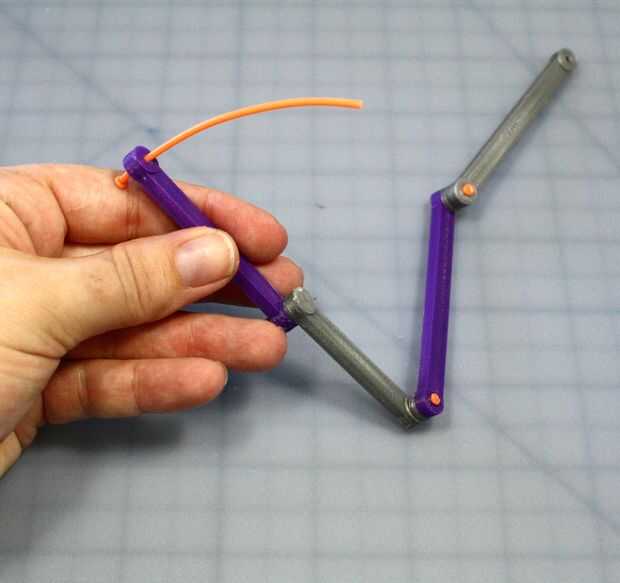

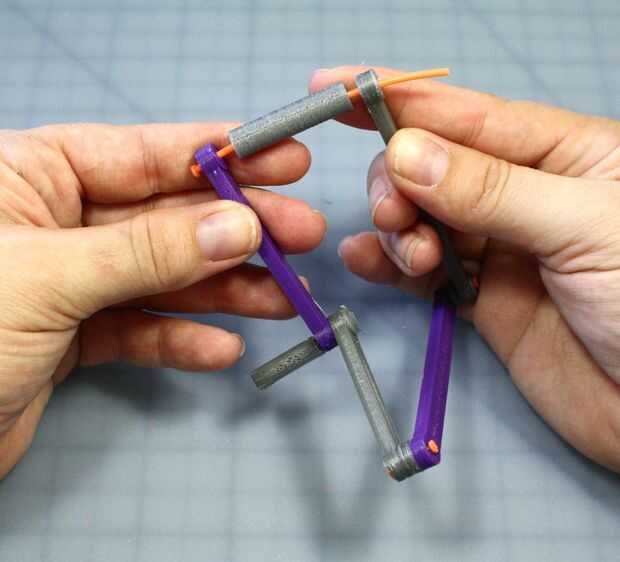

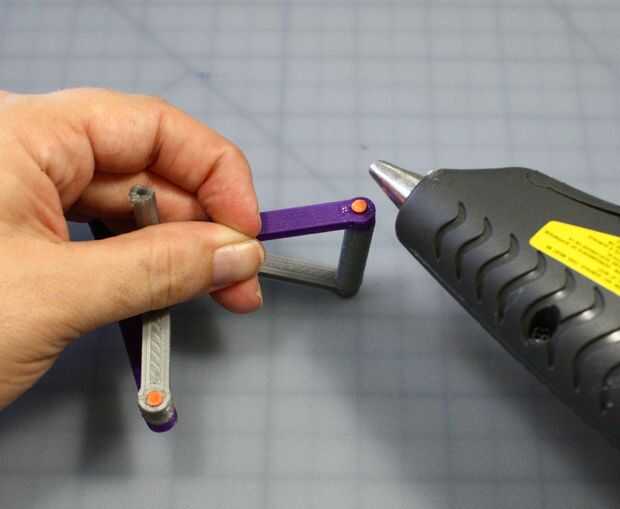

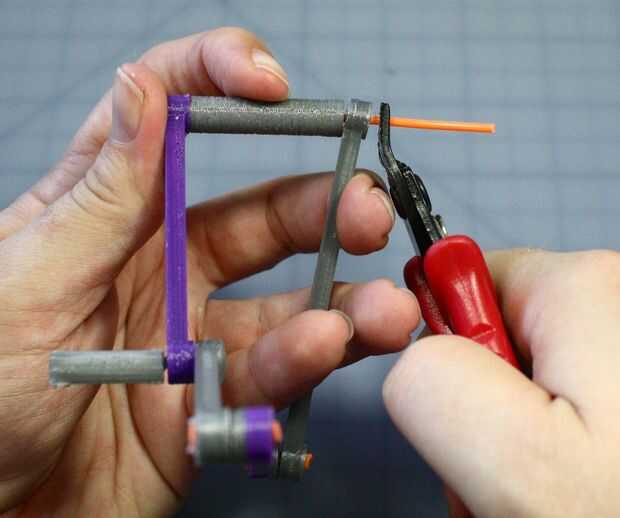

Usted puede haber notado que hay otra parte en las fotos de la última sección. Porque los pasadores sobresalen un poco de la parte superior e inferior de las uniones de enlace, que he incluido separadores para darles suficiente espacio para girar. Hay un separador grande y varios pequeños separadores incluidos para usan entre cada enlace. Los pequeños entre cada enlace adyacente y proporcionan espacio para las cabezas de perno de filamento. Usted querrá hacer las cabezas de perno tan plano como sea posible para evitar bloqueo los otros enlaces, pero hay espaciadores adicionales si usted necesita darse un poco más de espacio. El gran separador sirve para conectar las barras de menor y mayores. Ver fotos de cómo colocar al espaciador grande. Es similar a colocar los enlaces regulares, pero más torpe.
