Mecánicas arte Bots: Mecanismo de mecanismo de cuatro barras (3 / 8 paso)

Paso 3: Los enlaces y los pines de filamento

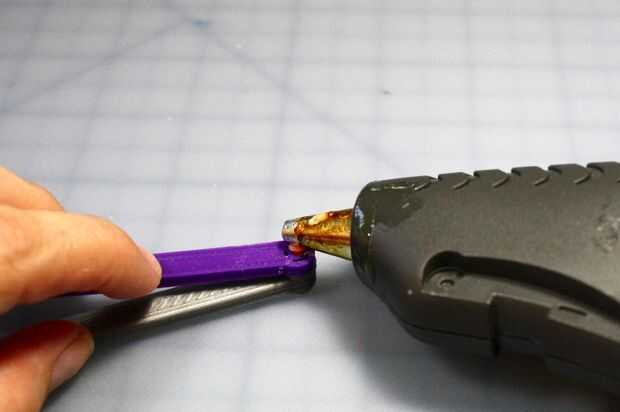

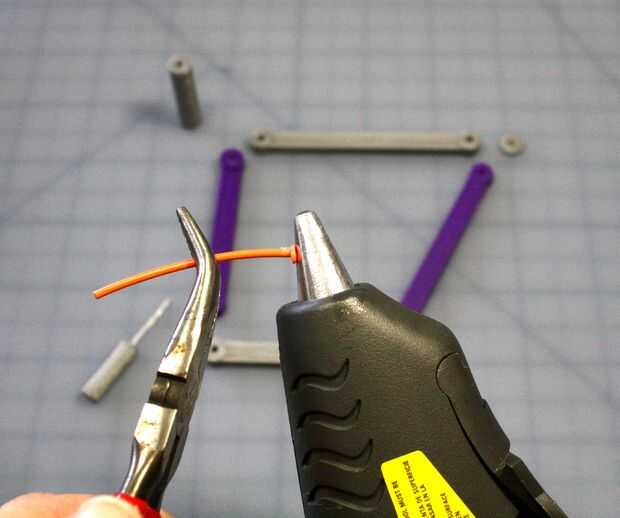

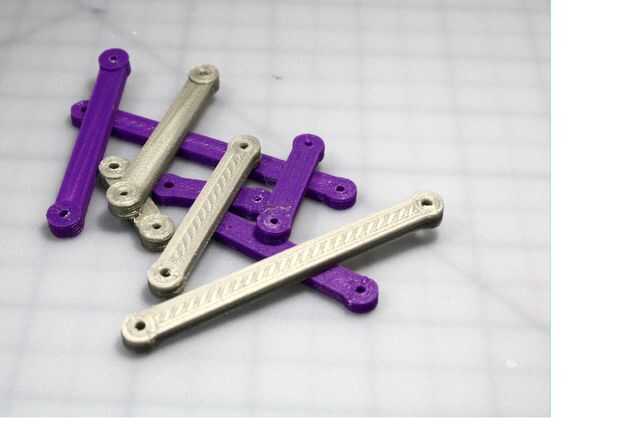

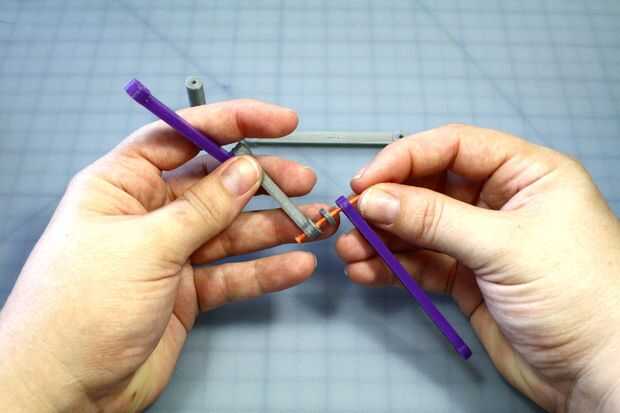

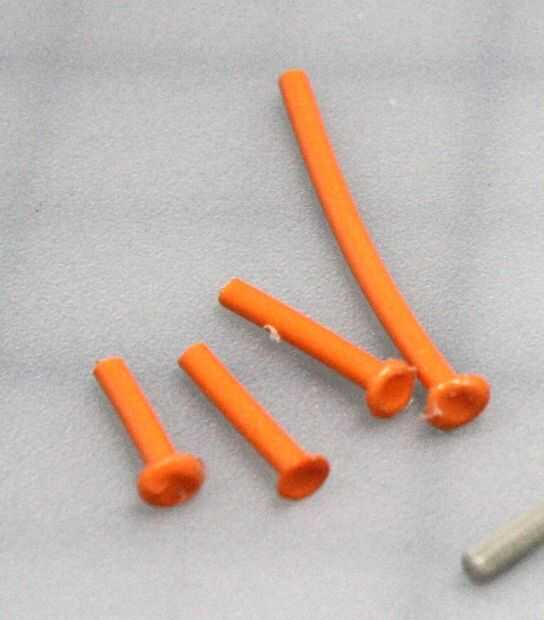

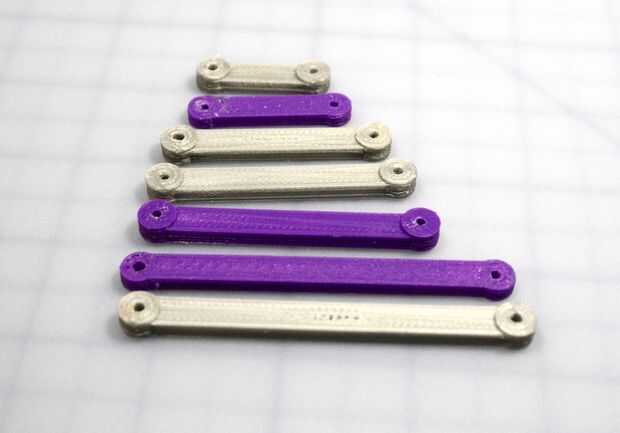

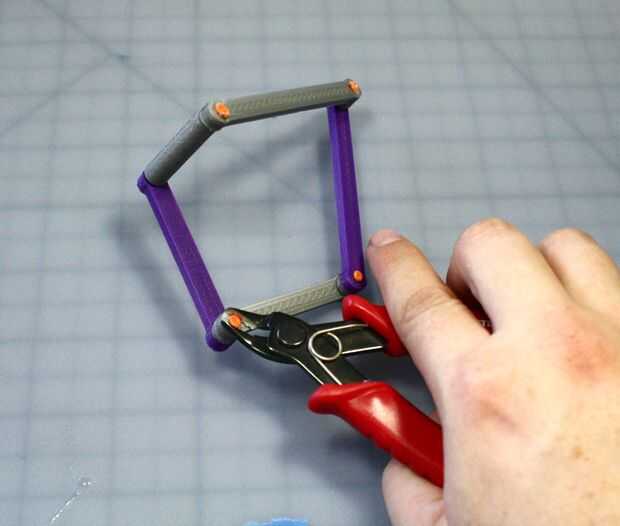

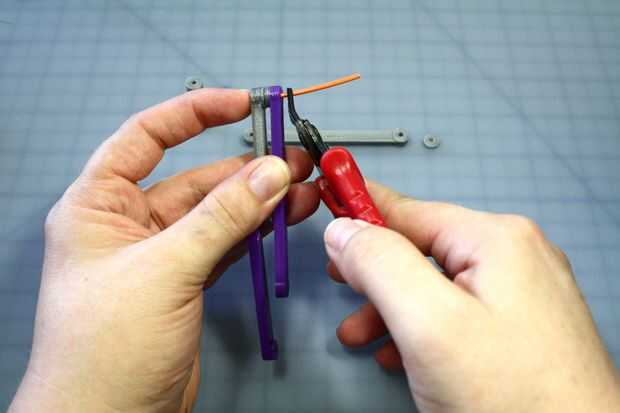

Las piezas que he hecho disponible en los archivos .stl le permitirá elegir entre diferentes longitudes de los cuatro bares y enlaces. Hay dos grupos creados previamente. Puede imprimir una, o imprimir y mezclarlas. Para conectar cada enlace juntos, utilizar un pedazo pequeño del filamento como un alfiler y derretido ambos extremos con una pistola de pegamento caliente para darle cabezas (ver dedos, pistolas de pegamento son super calientes). Estos pernos fácilmente se quitan (con alicate o tijeras finas) y sustituidos por lo que puede experimentar con diferentes configuraciones antes de establecerse en uno. Los agujeros al final de cada link están diseñados para el filamento de 1.75 m m, así que si usted encuentra que los agujeros son demasiado pequeños (por ejemplo, si utiliza filamento de 3mm), pueden perforarlos un poco más grande.

Soy un gran defensor de retoques; no tengas miedo de desarmar y probar diferentes maneras de poner los links juntos. Hay múltiples maneras de hacerlo y obtener diferentes movimientos de cada una. Experimento con el arreglo de las diferentes longitudes. ¿Lo que funciona mejor con tu bot?

Lo importante es la colocación correcta de los enlaces inestables y tierra. Ambos se unirá con el conector de motor con la manivela de enlace en la parte superior, donde se pueden fusionar con el perno de motor. El enlace de tierra vive abajo, colgados sobre el eje motor, pero no pegado a él. Esto significa que el enlace de la tierra no tiene que girar con el motor - puede permanecer aún. Verás fotos de esto en la sección de motor pin.
