Matriz Led de 8 x 16 (Pantalla Led Programable) (7 / 12 paso)

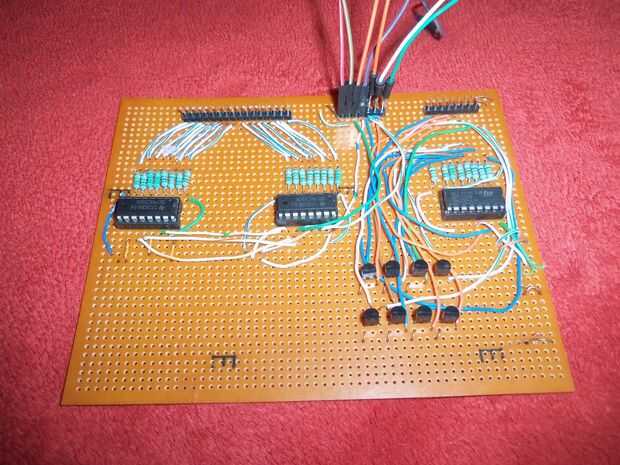

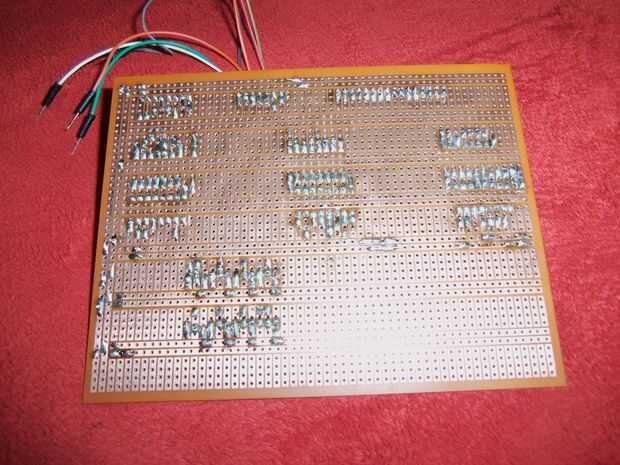

Paso 7: De la placa de control Costrucción

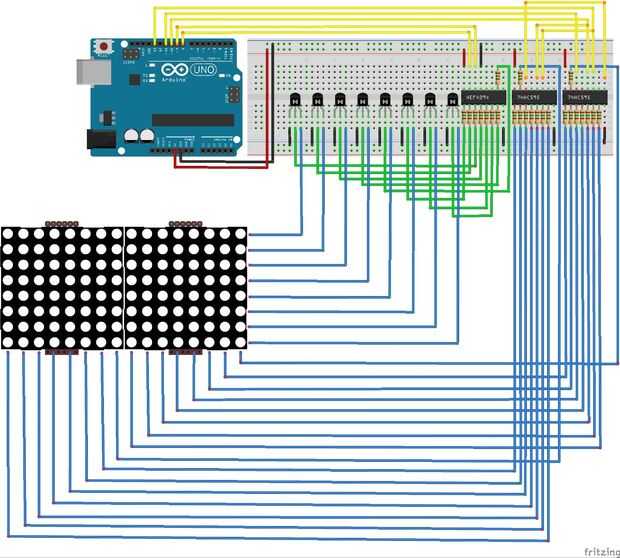

* No hay mucho decir, simplemente hay seguir el diagrama al pie de la letra

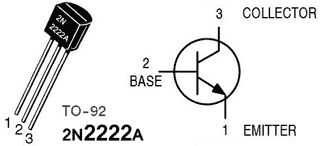

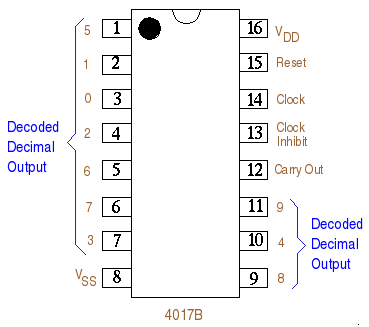

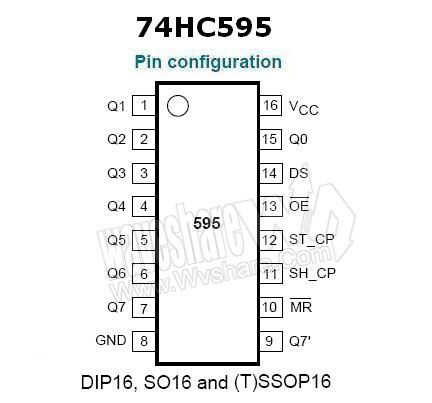

NOTA: Los transistores dos las filas, conectandolos en la matriz de arriba hacia abajo y los registros de dezplazamiento, dos las columnas, conectandolas en la matriz de derecha a izquierda.
