Matriz de LED termómetro (7 / 8 paso)

Paso 7: Paso 7: Soddering

Ahora que todo está funcionando (como debe ser), ahora es el momento para hacer las conexiones de los circuitos más estable - específicamente las pocas conexiones en el protoboard.

Usted necesitará su plancha soddering y Sodder s, así como una esponja (para limpiar, etc.). Si no está familiarizado con soddering, hay muchos tutoriales en youtube, que usted debe comprobar hacia fuera. Usted también necesitará su tarjeta permanente.

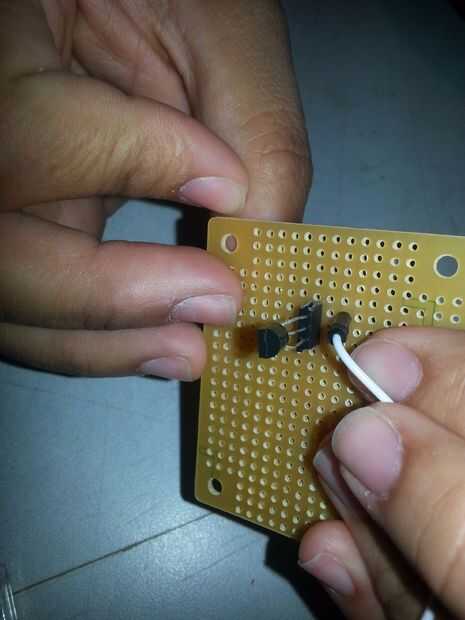

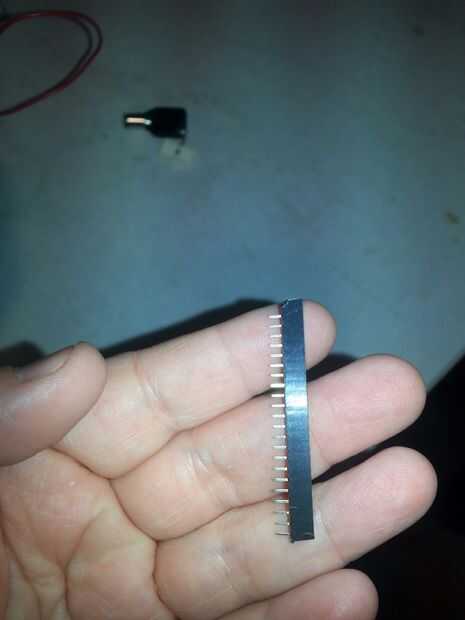

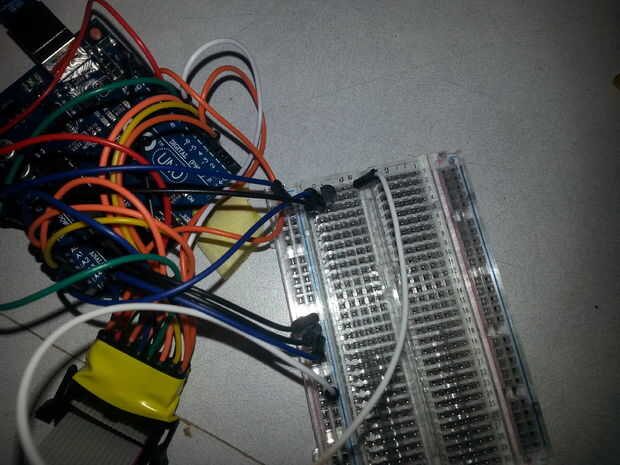

Para empezar, volver la mirada a su protoboard en cómo tienes todo conectado. Usted será esencialmente transferir este sobre a tu placa. (Un amigo mío me ayudó con esta parte no estaba muy seguro de cómo hacerlo, ella hizo muy simple como explicó). Se necesita uno de esos puertos a tu sensor de temperatura de la casa en caso de se queme la tira... pueden ser reemplazado fácilmente sin tener que totalmente resodder su proyecto. Para esto, pueden hacer el puerto hasta los dientes necesarios (tres para el sensor de temperatura). Seguir adelante y elegir el lugar para esto (ya que es donde empezamos). Desea que las clavijas de metal que sobresale en el lado con el cobre para este puerto.

Cuidadosamente sodder los pernos, asegurándose que no tienen nada cruzar o tocar. Después de esto, seguir adelante y elegir el siguiente objeto: elegimos el cable blanco del puente que conecta el sensor a la zona de conexión a tierra. Siga adelante y siga los mismos pasos - asegurándose de que el pasador metálico está pegando para arriba y lo conectado a los anillos de cobre por soddering hay. Una vez más, asegúrese de no cruzar o tocar los pines del puerto. Se puede siempre recortar cualquiera del perno después de que se asegura.

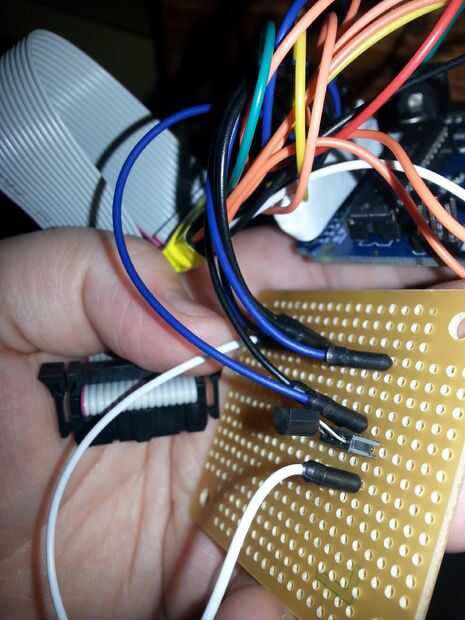

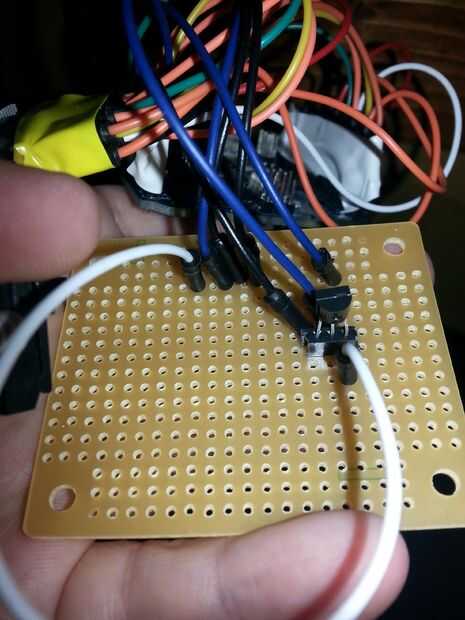

Se siga estos pasos para los puentes restantes. Completamente después de cómo están conectados en el sodderless y soddering como puedes ven en su placa de circuito. Las imágenes de arriba le mostrará cómo completamos mina. Una vez todo soddered hacer que conecte en el sensor de temperatura en el puerto en la correcta posición (base don cómo colocarlo en la placa). Desde ese punto, usted puede mover de ahí.

Después de esto, debe seguir adelante y conectar tu arduino y asegurarse de que esto está funcionando. Si por alguna razón no es, vaya a pocos pasos de nuevo y verifique todo. Si todo funciona, puede acabar asegurando los otros cables.

Pude asegurar los cables en mi arduino por el mero hecho de tener un poco de cinta aislante alrededor de ellos (Asegúrese de que ninguno de ellos se toquen o cruzado). Yo también con cinta cable para asegurarse de que estaba todo seguro.

Ahora, el paso final.
