Matriz de LED RGB 10 x 5 con sólo 5 pernos del IO (2 / 4 paso)

Paso 2: Lo artesanal en una parte

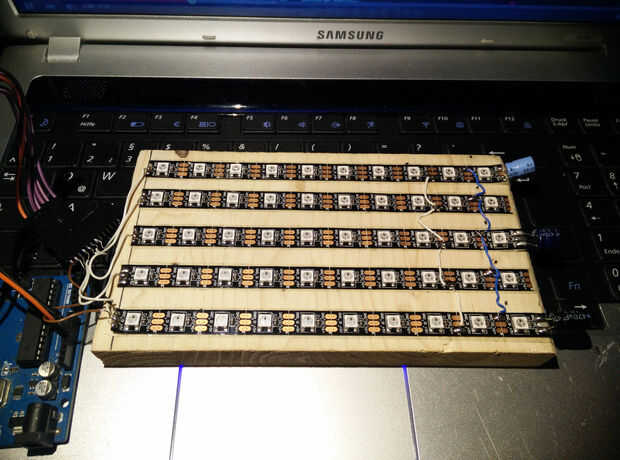

Utilice sus herramientas de fabricación para enlazar los LEDs sobre una base (algo así como un pedazo de madera o algo más de su favor). Organizar en una matriz de un tamaño de 5 por 10 Led.

He añadido en cada segunda línea un capacitor, ya que el LED necesita mucha energía. Y no pongo los datos hacia fuera en los datos de una línea porque quiero conducirlos paralelo de 5 pernos del IO.

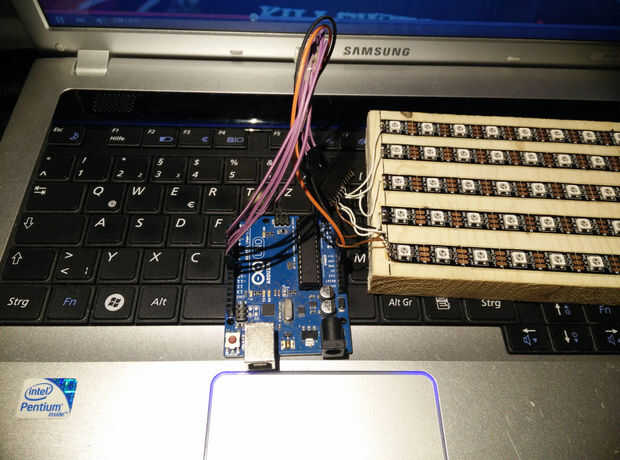

Poner la primera línea datos en D10 de la Arduino, poner la segunda a D9, el tercero a D8, D7 el cuarto y el quinto a D6!
