Marco de cartel con pantalla táctil iluminada con mensaje Subliminal! (1 / 16 paso)

Paso 1: Materiales y herramientas

he intentado mantener este proyecto como verde como sea posible. En primer lugar, por iluminar el cartel con LEDs en lugar de luz fluorescente, estoy evitando el uso de las sustancias tóxicas que van en la fabricación de balastos y tubos fluorescentes. LED también consume menos energía. Todos los componentes comprados en Digikey y Mouser cumplen con ROHS. He utilizado soldadura sin plomo. Por último, las hojas de plástico policarbonato que utilicé fueron desechos comprados en una tienda de segunda mano - mucho más barata!

MATERIALES

En la ferretería:

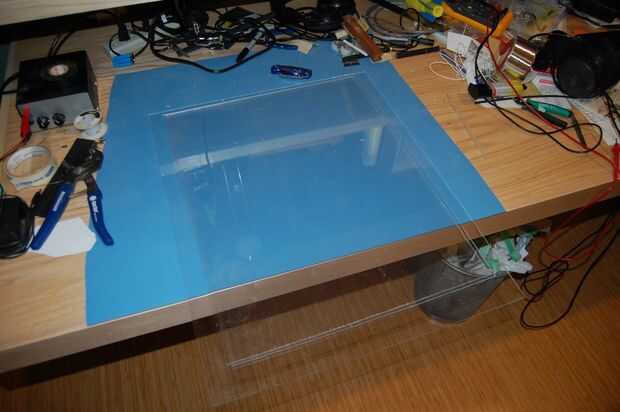

-Tres hojas de la hoja de acrílico, Lexan o policarbonato, por lo menos 2,5 mm de espesor. Dos deben ser las mismas dimensiones que el cartel, y uno debería ser 2 pulgadas más grandes en cada dimensión.

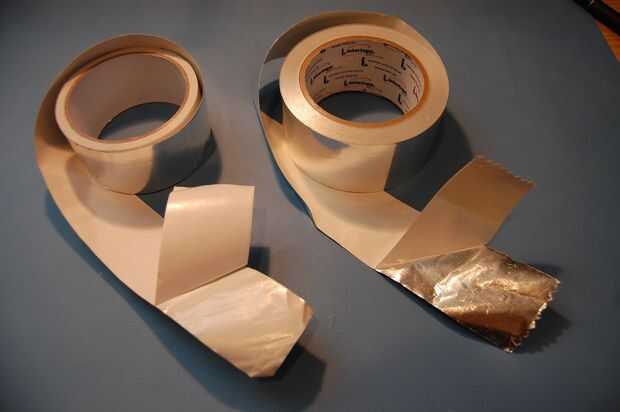

-cinta adhesiva de aluminio (lo que realmente está hecho de aluminio) - Asegúrese de que es brillante en el lado adhesivo, también!
-cinta para ductos gris regular
-cinta de electricista (cualquier color - utilicé amarillo con el amarillo del cartel)
-cinta adhesiva
-cuatro tornillos con arandelas y tuercas
-epoxy u otro pegamento que se adhiere al plástico y seca ópticamente transparente

De Digikey o eBay:

-34 3mm o 5mm brillante blanco LED
-14 de 3mm o 5mm LED rojo brillante

De Digikey:

-2 QT100A toque sensor ICs (427-1135-1-ND)
-1 D-tipo flip flop IC (296-9851-1-ND)
-1 regulador de 5V IC (497-1171-1-ND)
-2 MOSFETs nivel lógica de canal N (ZXMN6A07ZCT-ND)
-1 invertir el almacenador intermediario (296-8483-1-ND)
-8 resistencias de 68 ohm (tipo de agujero pasante regular 1/4W)
-3 resistencias de 150 ohmios (tipo de agujero pasante regular 1/4W)
-4 resistencias de 51 ohmios (tipo de agujero pasante regular 1/4W)
-2 resistencias de montaje superficial de 100 k (RHM100KECT-ND)
-1 resistencia de montaje superficial de 1 k (RHM1KECT-ND)
-4 resistencias de montaje superficial de 10 ohmios (RHM10ECT-ND)
-2 condensadores de montaje superficial de 10nF (311-1173-1-ND) *** depende de sensor!
-2 condensadores de montaje superficial de 100nF (311-1179-1-ND)
-2 condensadores de montaje superficial de tantalio 10uF (718-1044-1-ND)

De Mouser:

-1 "SchmartBoard" discreto #2 protoboard (872-202-0035-01) (o puedes hacer tu propio PCB)

De... En algún lugar...

-1 adaptador de AC/DC 12V
-1 zócalo para que coincida con el enchufe en el adaptador
-Surtido de alambre (sugiero trenzado de 26 AWG cable con aislamiento de teflón)
-soldadura
-flujo de la soldadura
-Kapton cinta (o cinta de enmascarar en un apuro)

HERRAMIENTAS

-Una sierra de mesa o sierra de banda (para cortar paneles de plástico)
-Una prensa del taladro
-Una lijadora oscilante de la palma
-Una lijadora de banda
-Una herramienta Dremel con broca de grabado, o un grabador (o mejor aún, un grabador del laser)
-una regla métrica
-un soldador de precisión agradable
-otras herramientas de mano variadas, según sea necesario
