Máquina de Arcade JAMMA mini (3 / 4 paso)

Paso 3: Datos de circuito de potencia

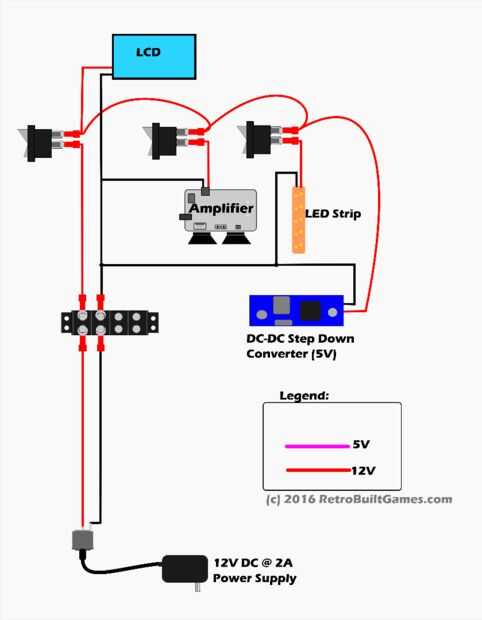

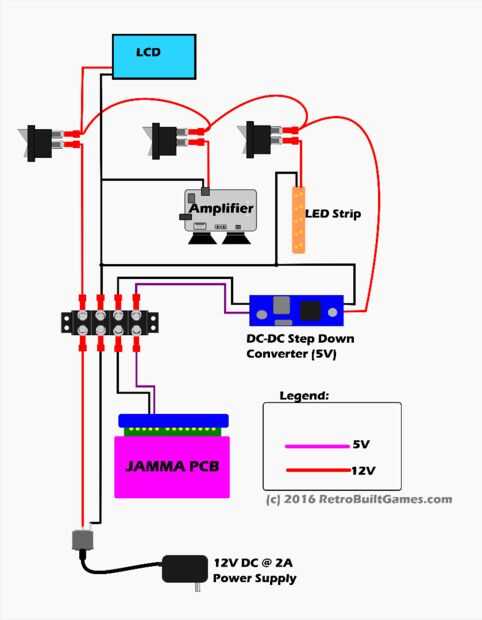

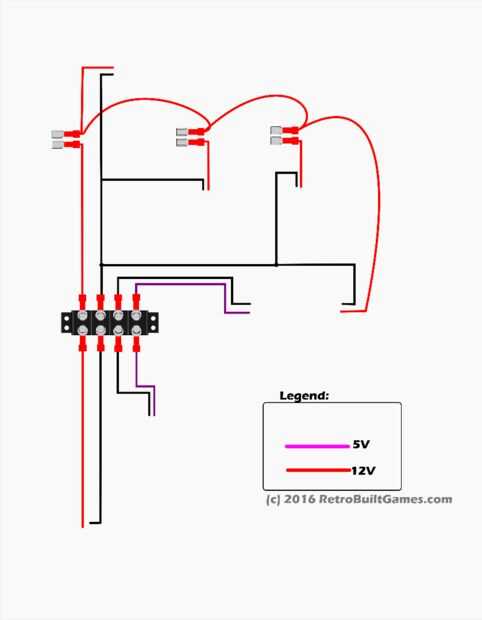

Me di cuenta después de publicar el video que el circuito de alimentación puede ser difícil de envolver su cabeza alrededor. Definitivamente puede simplificar usando simplemente un interruptor. Sin embargo; Si lo prefiere mi solución sobre-diseñado, proporcionó un desglose paso a paso de cómo construir el circuito. La primera foto es el 'cableado' que hice que controles el poder de todo el gabinete. Esto es lo que necesita para ser fabricado y conectado a los componentes individuales. Descomponerlo en pasos a partir de poder entrar en la máquina y agregar cada parte (LCD, amplificador, contraluz, PWB del juego) uno por uno.

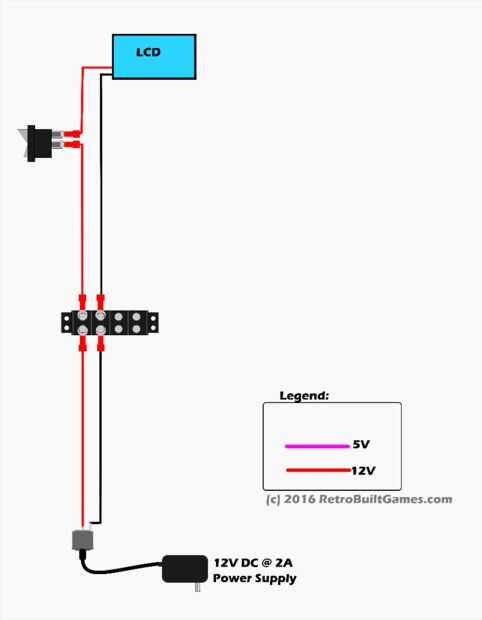

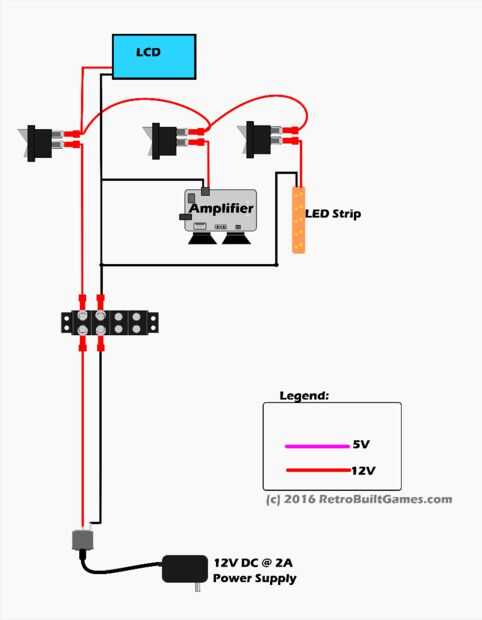

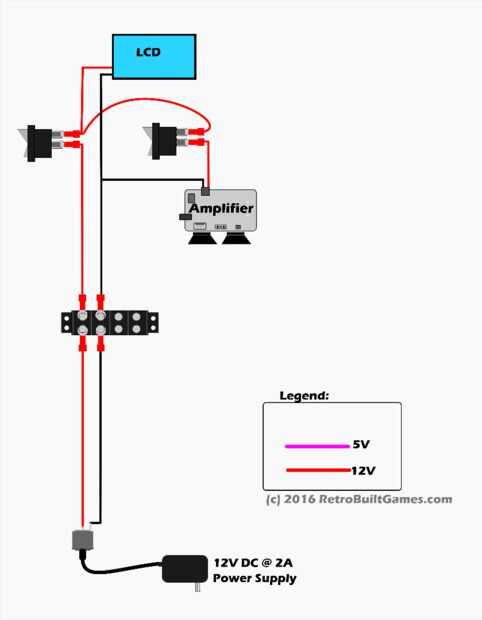

Desglose de:

Estamos ejecutando lo siguiente en 12V:

  • PANTALLA LCD
  • Amplificador + altavoces
  • Contraluz del LED

El tablero [JAMMA] funciona con 5V, por lo tanto requerimos un convertidor reductor para soltar la tensión 12V a 5V.
