Máquina de Arcade JAMMA mini (1 / 4 paso)

Paso 1: Herramientas y piezas

Organos de Arcade:

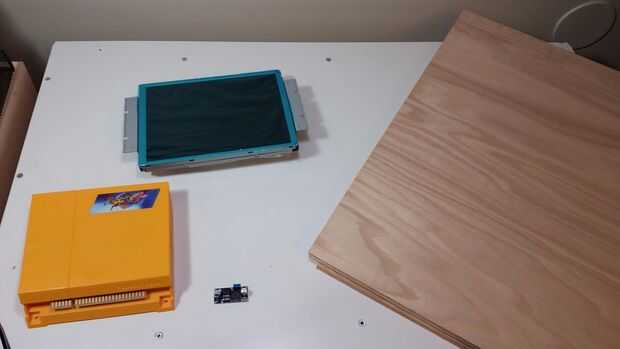

Por supuesto puede utilizar un Raspberry Pi para este build, pero optamos para una construir un poco más tradicional y van a centrar en un JAMMA PCB. Si no estás familiarizado, JAMMA (Arcade japonés máquina Manufacturers Association) es una conexión de borde de tipo PCB que fue estandardizada para simplificar la fabricación de pórticos y hacerlos semi Cruz-compatible (principalmente sobre una base de pieza de recambio). Fabricantes individuales todavía tenían su propio equipo, pero se convirtió más terreno común después de que se formó el JAMMA. Hay una plétora de múltiples juegos placas JAMMA hacia fuera en el mercado para reacondicionamiento de gabinetes de arcade de la vieja (y difuntos). Vamos a usar tablero de JAMMA de la caja de Pandora.

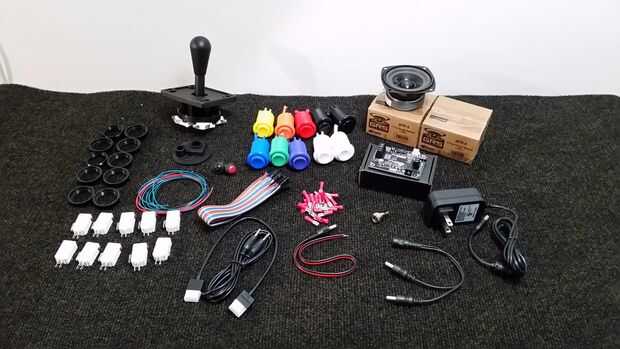

El resto de las partes consisten en:

  • 10.4" LCD (con entrada de VGA)
  • (2 x) 3" altavoces estéreo de gama media (impedancia de 4 Ohm)
  • Amplificador estéreo de 2 Watts
  • botones de Suzo-Happ Arcade de 28mm (7 x)
  • Suzo-Happ competencia Joystick
  • botones de 16mm (4 x)

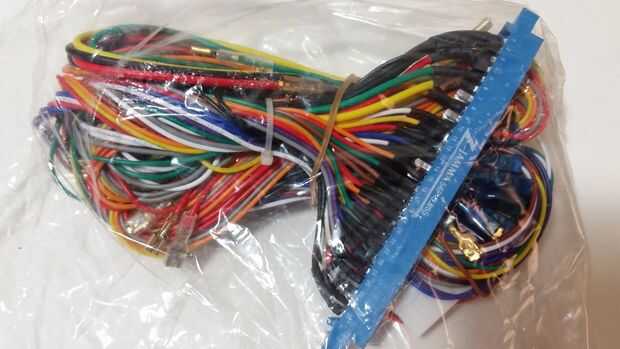

  • JAMMA arnés
  • Gato de la C.C. (2.1x5.5mm)
  • Cable VGA
  • Cable de Audio estéreo
  • Fuente de alimentación DC 12V 2A
  • CC de Buck (step down converter)
  • ~ cable 22AWG de 4ft
  • Tiras de LED (12V)
  • pliegue rápido femenino 18-22AWG (~ 6 x) (0,187")
  • Varios tornillos y tuercas (hardware sobre todo 32 #6 y #8-32)
  • 1/8 acrílico (aproximadamente 2 pies cuadrados)
  • 1/4" madera contrachapada o MDF (aproximadamente 11 pies cuadrados)

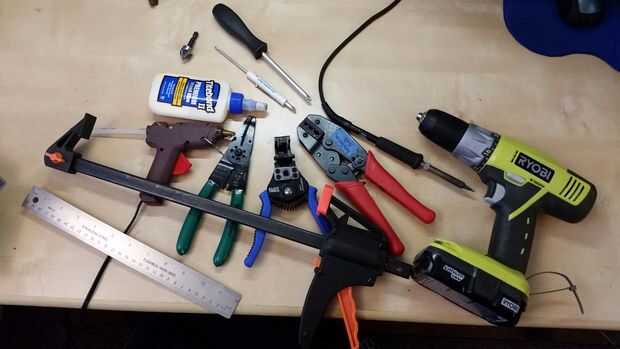

Herramientas:

  • Soldadura de hierro
  • Cortadores de alambre
  • Peladores de alambre
  • Tenazas de prensar
  • Pistola de pegamento caliente
  • Algo para cortar madera (mi propio cortador láser sería bueno ;)
  • Papel de lija
  • Taladro + Brocas
  • Destornillador
  • Masilla para madera (masilla)
  • Imprimación blanca
  • Pintura
  • Vinilo de corte + vinilo blanco
  • Impresora a color
  • Pegamento para madera (Titebond es agradable)
  • Abrazaderas de barra + abrazaderas de apriete

A continuación, sentarse y relajarse con un detallado How-to video.
