Paso 5: Preparación - Bootloading el ATMega328P
Para poder utilizar el IDE de Arduino confiablemente a 8 MHz, usted necesita quemar el bootloader "Arduino Pro Mini 8 MHz" en el ATMega328.

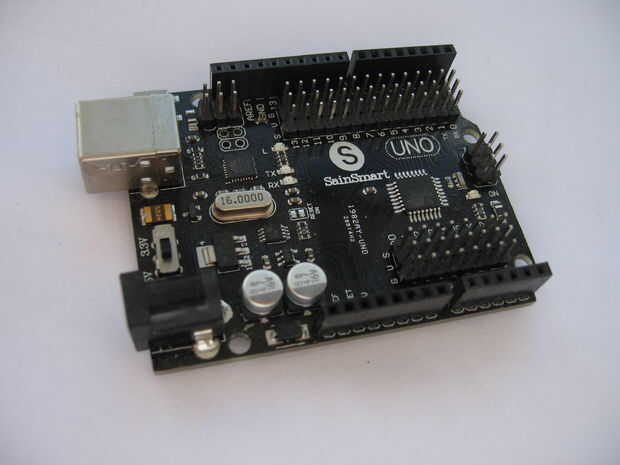

Hay todo tipo de formas de hacerlo, pero voy a suponer aquí que usted tiene un 328 base placa de Arduino (como un Uno, nano o Duemilanove). Usando esto que puedes bootload su 328 mediante un dedicado "escudo" o sólo una placa sin soldadura.

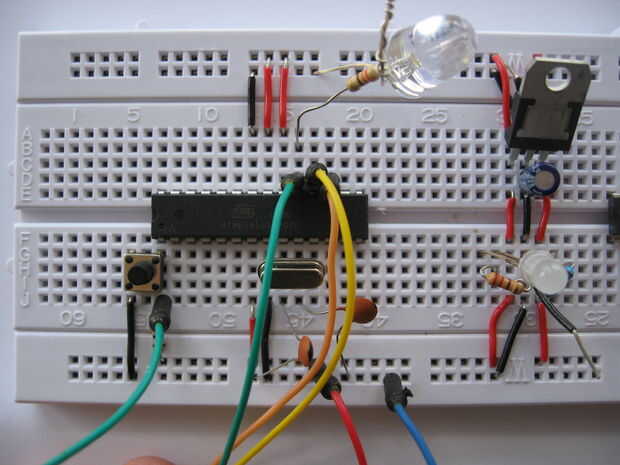

Método de protoboard:
1) Coloque el 328 en el centro de tu protoboard. Run + 5v y Gnd de tu arduino a los carriles de la energía en su protoboard (puentes rojo y azul en la imagen de arriba).
2) carrera 10 K del pin 1 en la BB (reset) a + 5v (no se muestra en la foto y no es realmente esencial ').
3) colocar un cristal (8 o 16 MHz) y cap (22pf) en las patillas 9 y 10 en el BB.
4) unir terminales 7 y 20 (el BB) a + 5v y pernos 8 y 22 a la tierra con jumper cables (rojo y negro enlaces arriba).
5) salto de D11, D12 y D13 de la Ardu' a pines 17, 18, 19 en el protoboard (naranja, amarillo, verde por encima).
6) salto de la D10 de la Ardu' al pin 1 en la BB (verde en la parte inferior-izquierda arriba).
7) enchufe el Ardu' en tu PC y grabar el el sketch de Arduino ISP en su Ardu' de los ejemplos.
8) poner un condensador de 10uf de reset a Gnd de Arduino (no el BB).
9) en el IDE, seleccione "tablero" como Arduino Mini Pro 8 MHz. seleccionar el programador como "Arduino ISP"
10) en el IDE, haga clic en "burn bootloader".
11) las luces parpadearán para un poco mientras que el gestor de arranque se transfiere.
12) cuando ha terminado, la luz de la Ardu D13' debe destellar con regularidad. Está en paralelo con D13 en el nuevo chip y te dice el bosquejo de blink, que se quema con el gestor de arranque, se ejecuta en él. Está bueno.
Método de escudo:

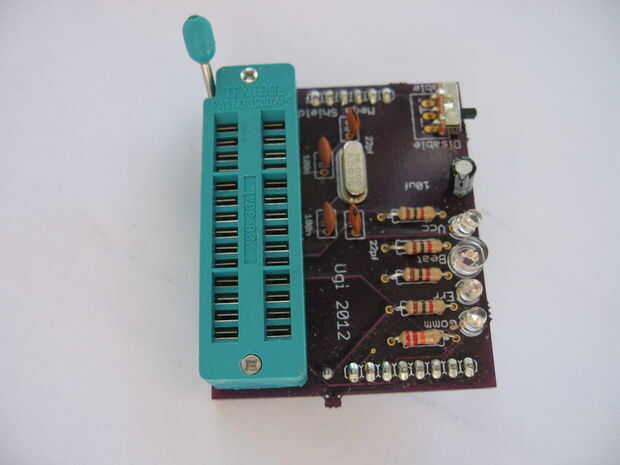

Quedé harto con poner a BB todo el tiempo así que hice un pequeño escudo de ISP. La foto es mía, pero si no quieres hacer tu propio entonces usted puede comprar uno de Page.
El procedimiento es muy similar al protoboard pero reduce el ajuste hacia arriba a un paso:
1) quema el ISP Arduino sketch sobre el Arduino y desconecte lo.
2) poner su 328 en el escudo y el escudo en el Arduino.
3) conectar el Arduino y desactivar auto-reset (jumper o interruptor en el escudo)
4) en el IDE, seleccione "tablero" como Arduino Mini Pro 8 MHz. seleccionar el programador como "Arduino ISP"
5) en el IDE, haga clic en "burn bootloader".
6) las luces parpadearán para un poco mientras que el gestor de arranque se transfiere.
7) cuando esté terminado, la luz D13 de la Ardu debe destellar con regularidad. Está en paralelo con D13 en el nuevo chip y te dice el bosquejo de blink, que se quema con el gestor de arranque, se ejecuta en él.
Pruebas:
Su 328 ahora debería estar listo para ser programado. Si quieres probarlo antes de ponerlo en el tablero entonces puede diseñarlo como una placa Arduino como se describió anteriormente. Ahora, desconecte el Arduino protoboard y conecte el CP2102 USB a TTL. Que se vaya a + 5v y Gnd, TX en el CP2102 va a D0 y Rx a D1.
Algunos CP2102s están marcadas hacia atrás así que usted puede necesitar cambiar el Rx y Tx.
Finalmente es necesario añadir un interruptor de reset entre pin 1 y Gnd (véase el cuadro arriba). También puede un LED y resistencia (1k dicen) entre los pines 19 y GND. Este es el LED de D13 que viene como estándar en la mayoría de placas Arduino.
Para cargar un dibujo, seleccionar Arduino Pro Mini 8MHz como la Junta Directiva y subir un dibujo. Justo cuando termine de compilar y te dice el tamaño final en la parte inferior del IDE, oprima y suelte el botón reset para iniciar la carga.
Usted debe ser capaz de subir el sketch de blink y ver la D13 LED parpadea con un nuevo tiempo. Puede grabar el sketch final ahora si quieres. Le ahorrará el CP2102 hasta el tablero de la consola del juego final de conexión. Ver un paso más adelante para el bosquejo.
