Mano Pong invasores y en barato (Arduino compatible) (1 / 13 paso)

Paso 1: Cosas necesitaremos

Estos son los materiales necesarios para cada consola. Están casi todos disponibles en e-bay, ali-express o Banggood.com. Asegúrese de que usted deja un mes o más para la entrega si ordenar de estos proveedores - no quiere faltar un componente crucial en el día!

BoM:

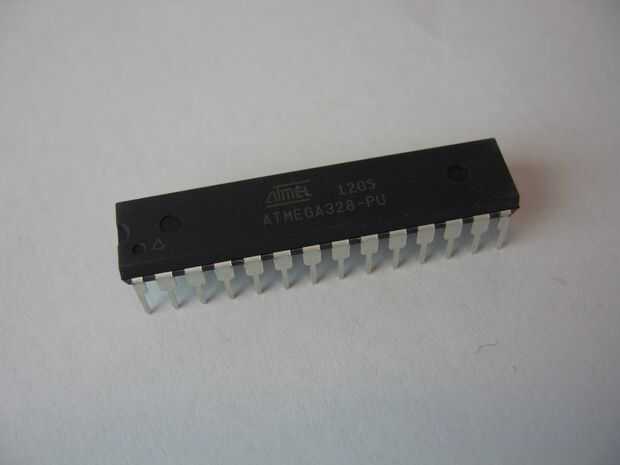

  • ATMega328P (con 8 MHz Bootloader - véase más adelante paso **) (£1,35)

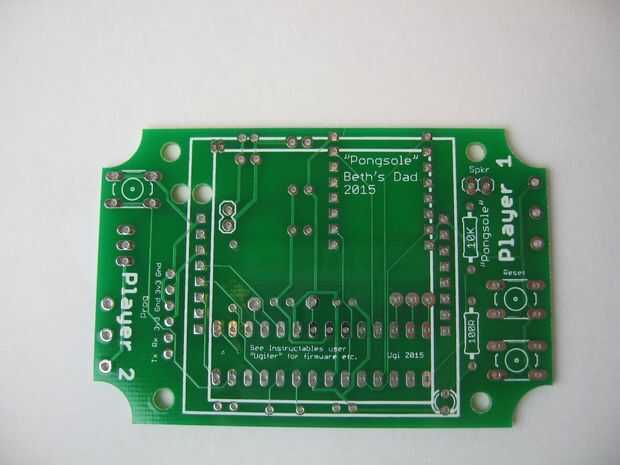

  • PCB personalizado (ver más adelante paso) (£1,50)

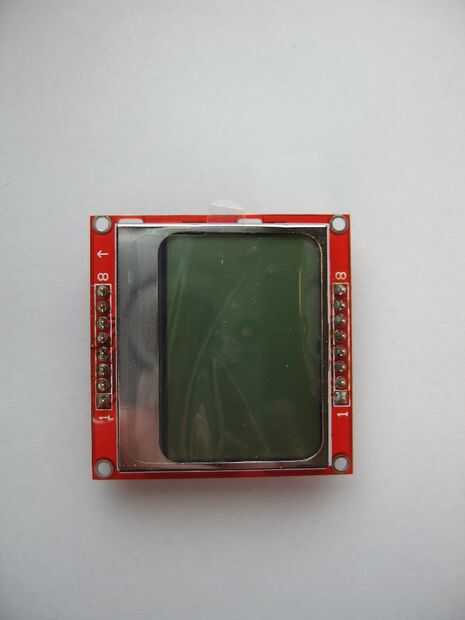

  • LCD de Nokia 5110 con breakout Junta (p 50) que parecen estar disponibles versiones rojo y azul - ir rojo
  • WTV020 Módulo de sonido (£2)
  • Tarjeta SD (2GB o menor - haría 512 MB trabajado bien y nada de alrededor de 2MB!) (50p)

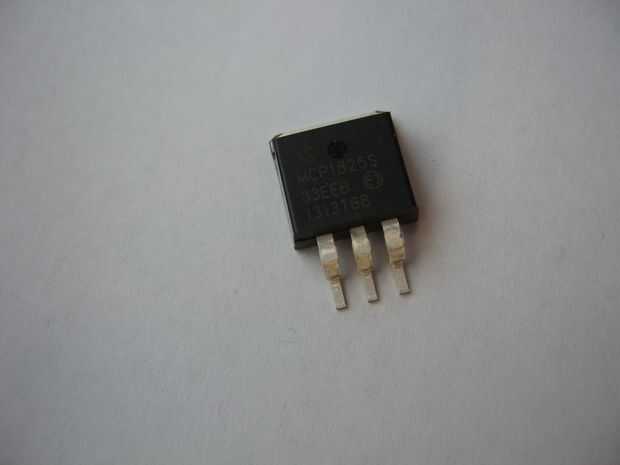

  • MCP1825 3.3v regulador ULD (Mouser.com) (p 60)

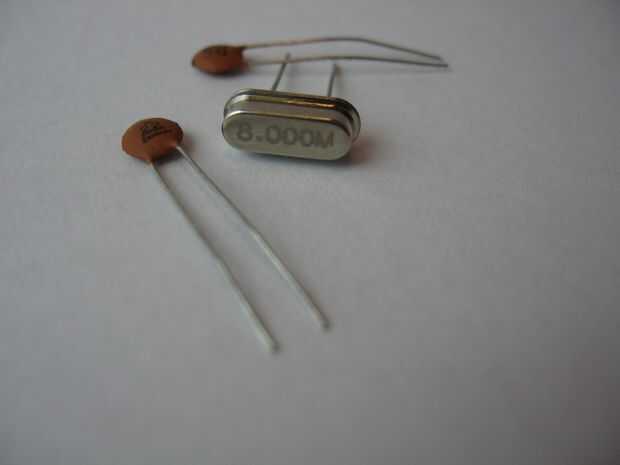

  • 8MHz cristal y 22pf cerámicos caps (50p)

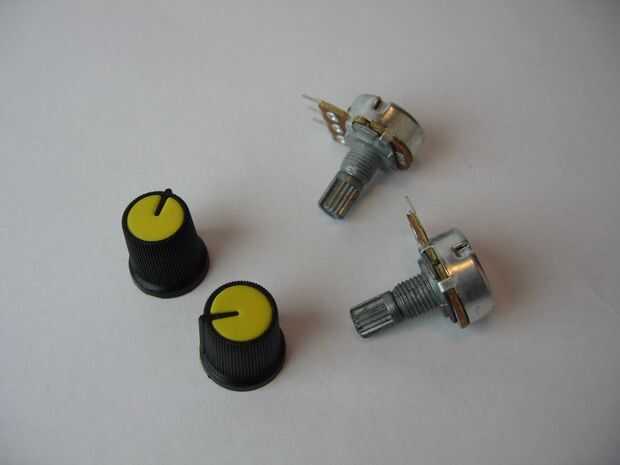

  • Potenciómetro lineal de 10K (nada hasta a 100k o así debería ser fino) (2 x 25 p)
  • Tapas de plástico para maceta (2 x 10 p)

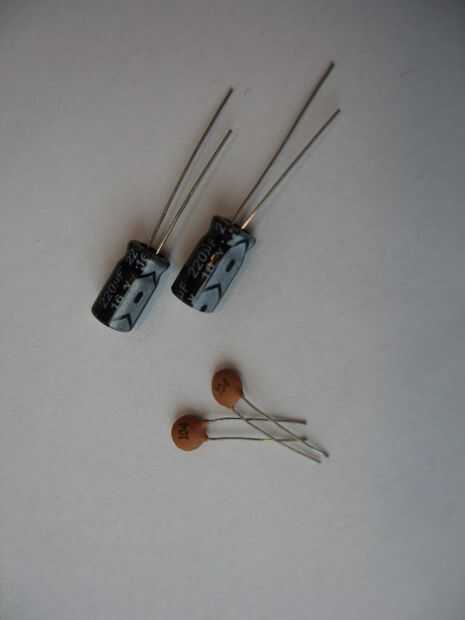

  • tapas de 220uf electrolítico (x 2 p 5)
  • Menguantes cerámicos de 100nF (2 x 1 p)

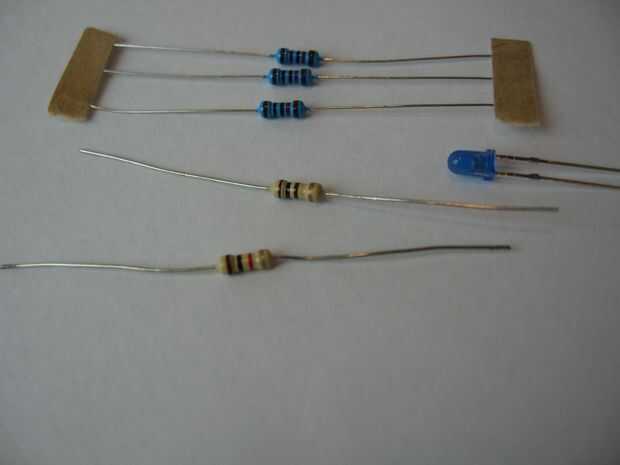

  • Resistencias 1% (3 x 10k - 100k (1%), 2 x 100-500 ohmios (por agujero) y 1 x 2 superficie k 7 Monte 603) (10p)
  • 3mm LED (5p)

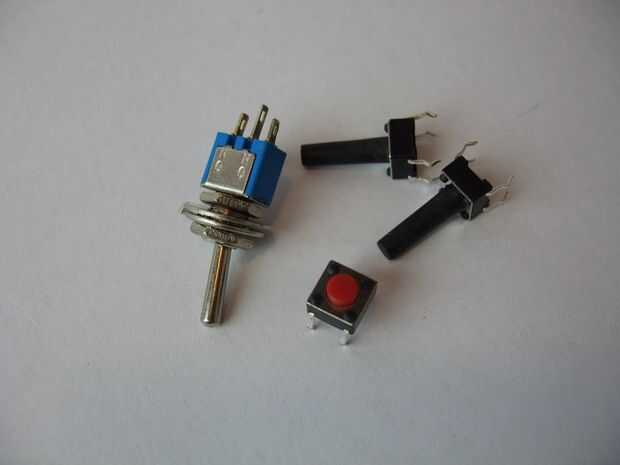

  • Interruptores táctiles (dos altura 15mm y uno rojo pequeño) (30p)
  • Interruptor de palanca pequeño (25p)

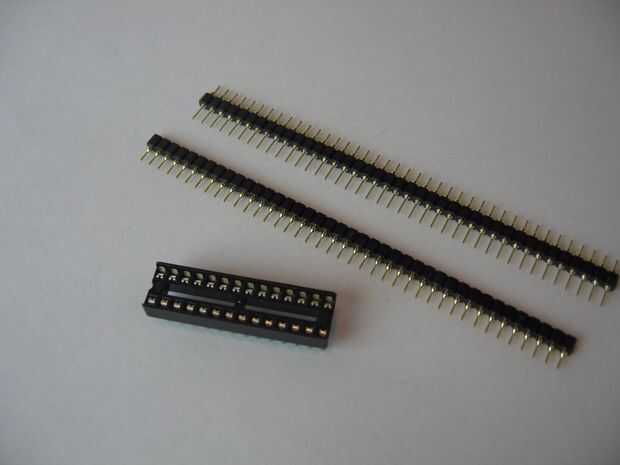

  • Zócalo para ATMega, femenina y masculina (90') pernos de cabecera, 3 x DuPont F-F por cable (50p)

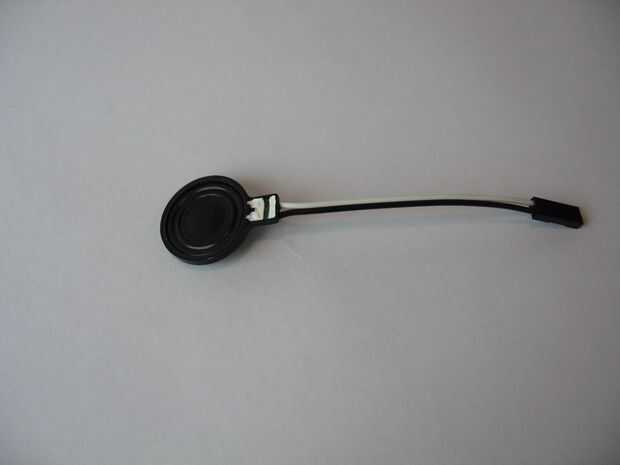

  • Altavoz pequeño "gameboy" (£1,50)

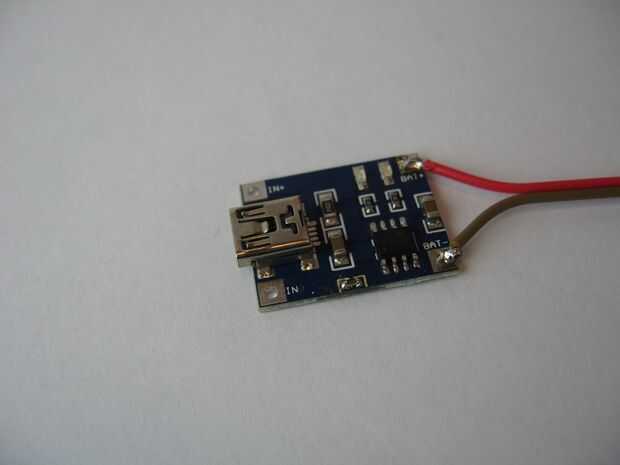

  • TP4056 litio batería carga tablero (modificado para < 500mA - ver paso posterior) (p 50)

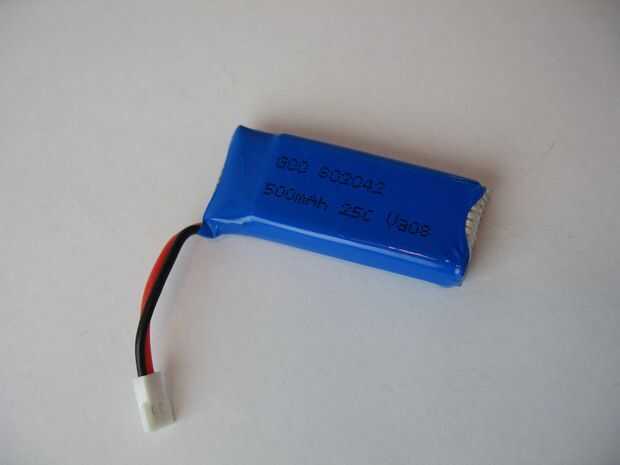

  • Batería de Lipo de 500mAh (Hubsan X4 H107) (£2,20)
  • USB cable (40p) de carga

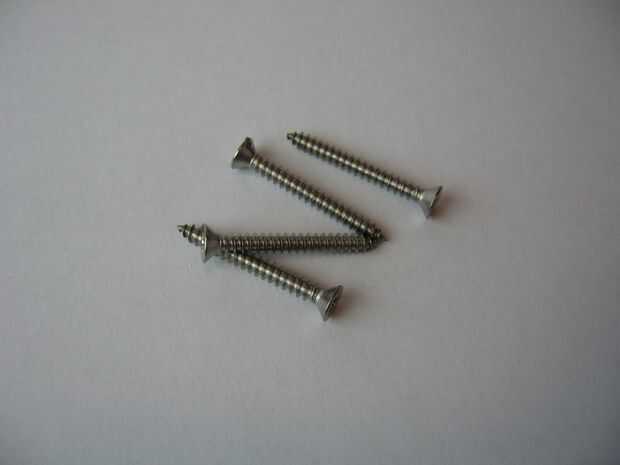

  • Tornillos 4 x (10p)
  • Caja de plástico proyecto (£2,30) *

Aprox. Total: £15,97 cada 10 PC.

Precios indicados se basan en la compra de 10 piezas, incluida la entrega de los vendedores chinos de e-bay o ali-expresan o de Bangood.com a menos que se indique lo contrario. El PCB ajusta a un esquema de 5 x 10cm y puede ser de origen por menos de £15 para el 10 de iteadstudio.com. Otras tiendas de PCB baratos pueden hacer aún mejor.

Los precios son aproximadamente lo que pagué en 2015 pero pueden no representar los precios ahora. Su kilometraje puede variar.

Herramientas:

  • Estación de la soldadura
  • Ayudar a manos
  • Clippers
  • Pluma Flux
  • Taladro
  • Herramienta rotatoria o archivo y mucha paciencia
  • Encendedor jet
  • Destornillador
  • Pegamento caliente
  • Rotulador o marcador similar
  • Cinta

Programación / herramientas de depuración:


PC con Arduino IDE instalado (v 1.0.3 Si desea utilizar mi bosquejo)

USB al adaptador del UART (yo uso un CP2102 barato. FTDI funcionaría también si tiene salida de 3v3).


Para Bootloading**:

Programador ISP

o

Shield Arduino + protoboard o ISP

* Caja plástica fue 85 x 58 x 35 mm caja de proyecto "impermeable" con tapa transparente (útil para ver las luces de carga). Proviene de aquí: http://www.ebay.co.uk/itm/181618566372 van dentro y fuera de stock pero las dimensiones y fotos deberían permitirle encontrarlo.

** Se pueden comprar fichas de pre-bootloaded pero esperan un cristal de 16MHz. Si funcionó esto en un cristal de 8MHz se le deshacerse de todos sus tiempos y generalmente ser un dolor. Es sin duda preferible quemar un gestor de arranque de 8MHz (ver más adelante). No es difícil de hacer. Podría de hecho ejecuta a 8MHz en el oscilador interno sin necesidad de un cristal. No intente esto pero espero que funcionaría bien. Me avisas si intentarlo.
