Magic Wand TV remoto (2 / 15 paso)

Paso 2: Configurar el Arduino Micro y receptor infrarrojo

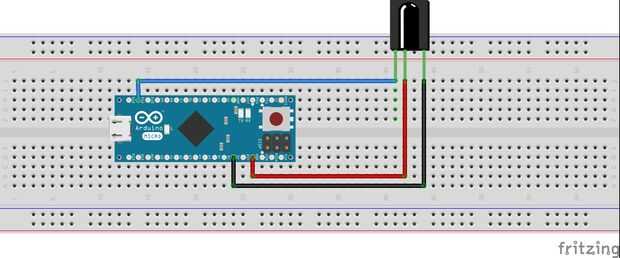

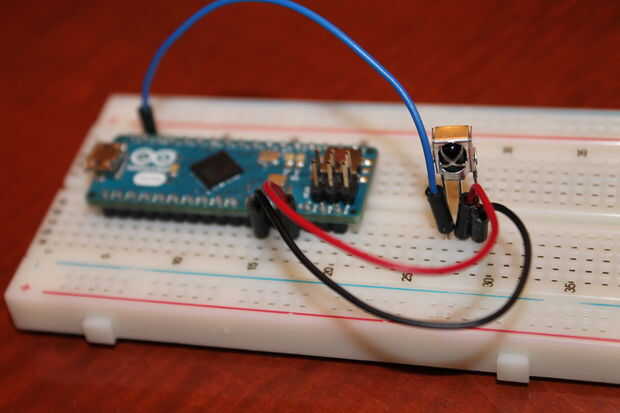

Vamos a empezar! Lo primero que tienes que hacer es configurar el Arduino Micro para se une a su receptor infrarrojo utilizando un protoboard y puente los cables. Los pines que necesitas conectar están la siguiente:

Receptor de infrarrojos Arduino Micro
Eje izquierdoPIN #11
Pasador centralTOMA DE TIERRA
Eje derecho5V

Por favor tenga en cuenta que cuando menciono izquierda, centro y derecha alfileres, usted debe mirando el receptor infrarrojo del lado redondeado, no el plano uno.
