Magic Wand TV remoto (11 / 15 paso)

Paso 11: Soldadura el Arduino Micro, MPU-6050 y LED infrarrojo

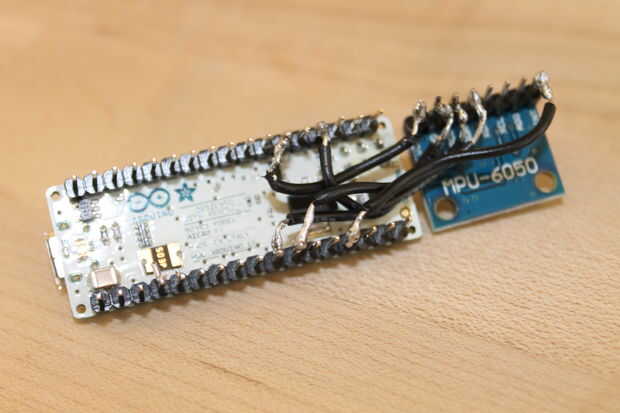

El siguiente paso es soldar el Arduino Micro y MPU-6050 con calibrador de alambre para conectar las clavijas. Como no soy muy experimentado en soldadura, encontré este paso a ser extremadamente difícil. Por suerte encontré este estupendo tutorial en Youtube que me ha ayudado bastante.

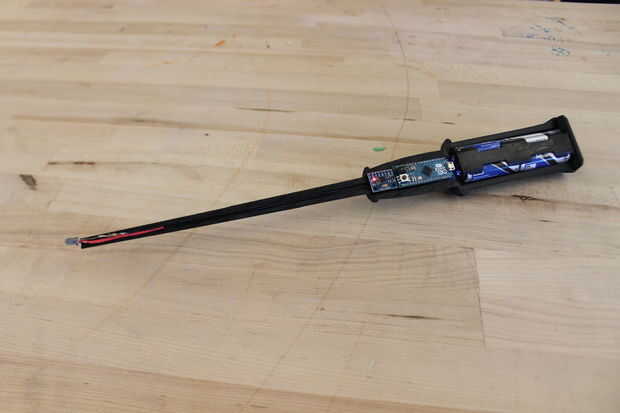

Asegúrese de que al soldar para utilizar cable de medición tan poco como sea posible. Las piezas impresas 3D no tienen suficiente espacio adicional para adaptarse a grandes cantidades de alambre extra. Para asegurarse de que su Arduino y MPU-6050 encaja bien, probarlos, colocando dentro de sus puntos designados dentro de su 3D impreso piezas como de la soldadura.

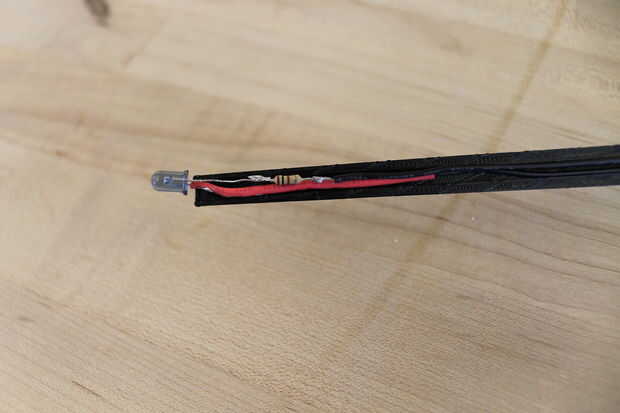

Para preparar la soldadura en el infrarrojo led, tienes que cortar dos piezas largas de alambre calibra cada tramo desde el extremo del mando a distancia a sus correspondientes pines. Al soldar el LED infrarrojo, queremos como poco espacio entre el LED y el extremo del mando a distancia como sea posible. Si haces esto correctamente, el LED debe estar centrado con el orificio en el extremo del Magic Wand TV remoto cuando pegar todas las piezas.

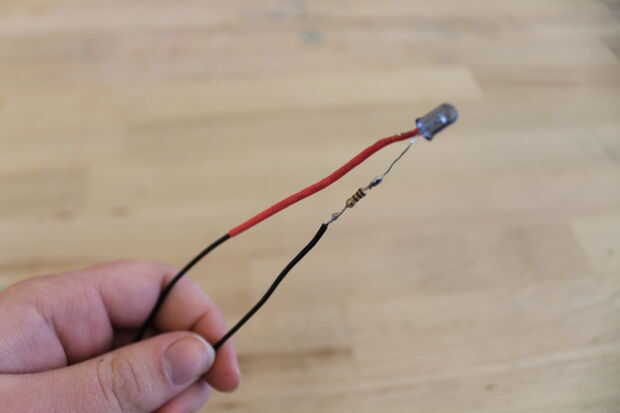

El cable de medición en los pines correctos de soldadura y soldadura su resistencia 100Ω en el extremo de uno de los pedazos de alambre de aforo. Soldadura cathode(+) en la resistencia y la anode(-) en el otro trozo de cable de medición. Es una buena idea incluir tubería del encogimiento del calor en el ánodo para que accidentalmente no toquen los dos terminales del LED.
