Luz trasera de bicicleta con un toque (3 / 9 paso)

Paso 3: Placa base y poder fuente

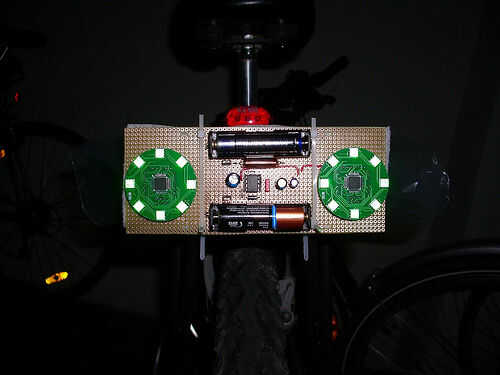

La placa base proporciona potencia y un autobús de I2C común a ambas tablas. Cada tablero tiene 8 LED ' s RGB y una mcu ATmega168 corriendo con su oscilador interno a 8MHz. Este último requiere la sincronización entre los tableros o la recalibración de los osciladores. Este número aparecerá en la sección de código nuevo.

El esquema para el convertidor 5V fue tomado de la hoja de datos de Maxim MAX756 sin ninguna modificación. Usted puede usar cualquier otro chip encontrará conveniente que puede proporcionar acerca de 200mA en 5V. Sólo asegúrese de que la cuenta de la parte externa es baja. Normalmente necesitarás al menos 2 condensadores electrolíticos, un diodo y un inductor. El diseño de referencia en la hoja de datos tiene todos los números.

Usé tablas de alta calidad FR4 (fibra de vidrio) para este trabajo. Los tableros de resina base más baratos pueden funcionar así, pero se rompen muy fácilmente. No quiero que las placas se desintegran en un viaje lleno de baches.

Si ya tienes una 'MintyBoost', usted puede utilizar así si lo puedes montar en tu moto.
