Luz trasera de bicicleta con un toque (2 / 9 paso)

Paso 2: Tratar con los LEDs

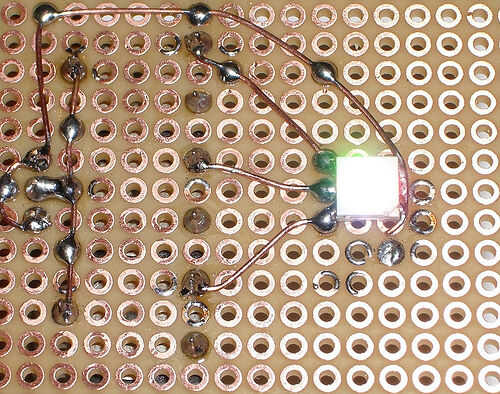

No entraré en mucho detalle aquí, como esto ha sido cubierto en otros lugares muchas veces. Sólo tienes que asegurarse de que no exceder máxima potencia del micro controlador por pin (sobre 35mA o para AVRs). Lo mismo vale para la corriente de LED. Como se puede adivinar en la foto, utilicé uno de los LEDs SMD para averiguar la relación de resistencia a conseguir un buen equilibrio luz blanca. Hay tres 2k algo los potenciómetros en el otro lado. Eso es todo. En este caso que terminó con resistencias que van desde 90 hasta 110Ω, pero que depende del tipo de LED que usted consigue. Utilice un multímetro estándar para determinar tensiones hacia adelantados los LED que v_led y estás en el negocio.

Utilizando ley de Ohm, se pueden calcular los valores de limitación de corriente de resistores para LEDs pequeños así:

R = (V_bat - V_led) / I_led

I_led no debe exceder el límite actual de las piezas que utilizas. También este enfoque sólo es bueno para las aplicaciones actuales bajo (tal vez hasta 100mA) y no debe ser utilizado para Luxeon o CREE LED! La corriente a través de LEDs es temperatura dependiente y debe utilizarse un conductor actual constante.

Si usted necesita más información sobre este tema, wikipedia tendrá algo de información. Busca de conductividad eléctrica de semiconductores (baja/doping, etc.) o coeficiente de temperatura negativo puede ser útil.

He utilizado 6 pines SMD RGB LED sin CommonDir nada. Si buscas en google por ellos, obtendrá muchos resultados. Las palabras mágicas son "SMD RGB LED, PLCC6 5050". 5050 son dimensión métrica para x e y en unidades de 0,1 mm. En ebay encontrarás también para tan bajo como 50¢ por pieza para pedidos de alto volumen. Paquetes de 10 actualmente se venden por unos 10 dólares. Obtener al menos 50 ;-)
