: 3 circuito paso 2: Conecte los cables de salida
Antes de completar este paso, asegúrese de que tener acceso a otro adaptador apropiado (probablemente 12V) al programa de prueba y los LEDs.

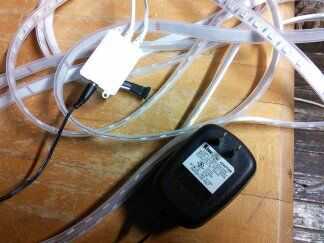

Usted necesita cortar y pelar un adaptador de 12V que no piensa en volver a usar. la razón principal que usted necesitará un adaptador en un cierto rango es si usted está usando una caja de control (que a veces vienen con los LEDs), como estos aceptar sólo los cables de entrada con cabeza de diámetro. El diámetro de la cabeza de un cable depende de su tensión de salida.
Mantener las piernas lo suficientemente largas como para que tenga una distancia cómoda del circuito a la caja de control (o lo que está sujetando para programar su energía LED/la entrada para el LED, dependiendo de su configuración).

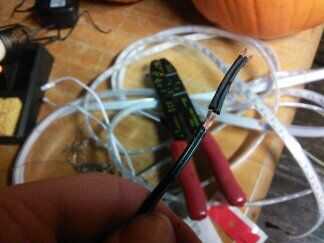

Una vez que sólo tiene la cabeza y dos patas del cable (no necesita el adaptador ya) puede pelar lejos del aislamiento. Tira lejos al menos 2". Tuerza el alambre de cobre que se ve ahora así que usted puede pegar fácilmente a través de los agujeros de la protoboard.
Necesita identificar qué pierna es negativo y que es positivo. Generalmente un brazo pierna será discontinua/rayas/tener una línea blanca. Para la mayoría de los adaptadores (pero no todos!) esto es positivo y lleva la corriente. Línea debe ser la negativa, lado tierra.

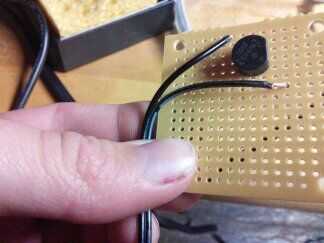

Esto es importante porque necesita soldar este a la correspondiente + y - a los lados del rectificador (no el AC entrada lados. identificamos los lados del rectificador en el último paso). La + lado corre el marcado, y el lado negativo es directamente enfrente de él. Pegue los cables de cobre de cada lado (probablemente quiere girar más que sea complicado mantenerlos juntos), probablemente en un agujero diferente en el tablero de los cables del rectificador, o más precisamente si quieres mantener una disposición de circuito limpio. Soldadura de cobre a la placa y a los respectivos correspondientes + o - las piernas del rectificador. Puede doblar las piernas de rectificador (mejor idea), use alambre o temporalmente utilizar un montón de soldadura para los dos.

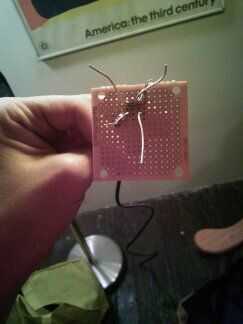

Debes ahora tienen los cables de salida y rectificador en la parte no conductora de la placa y las piernas y la soldadura del lado del conductor.
