Luz de swing: una bicicleta alimentado swing brillante (24 / 29 paso)

Paso 24: Encaminamiento de Cable

Aqui teneis un poco de libertad.

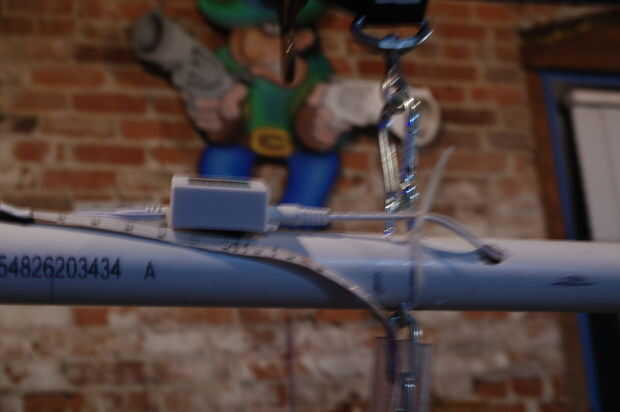

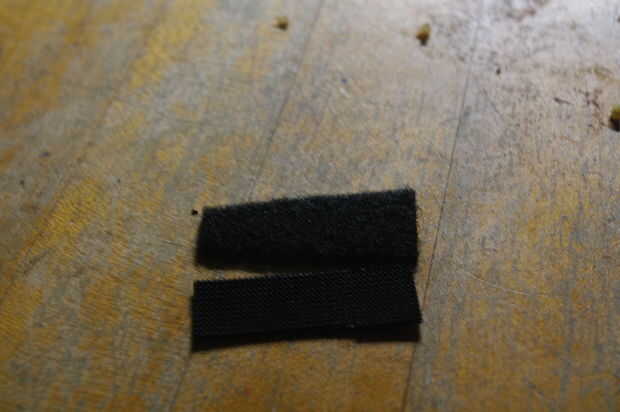

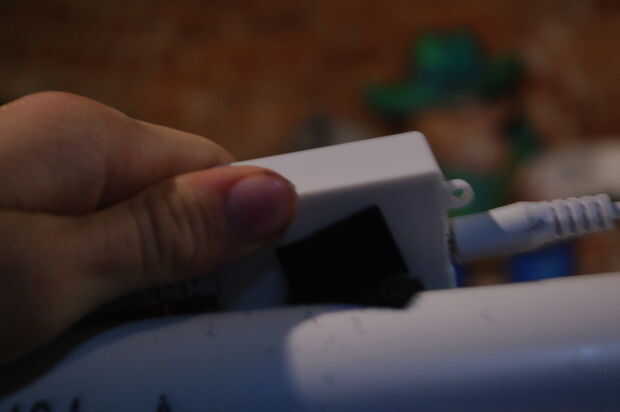

Hemos decidido utilizar una extensión de cable de adaptador de alimentación DC y guardar las piezas de LED en la parte superior del brazo. Esto significa que usando el velcro con la caja de control. Compramos un y-divisor que conectar las 2 tiras de LED para la caja de control para que pudiéramos correr 2 tiras más cortas, uno por cada cadena de swing, en vez de un largo de 5 metros uno. Hasta ahora sólo encontré divisores de LED de 4 pines, lo que significa que sólo puede hacer esto con RGB, no tiras RGBW, a menos que usted mismo haga un divisor de 5 pines (podríamos publicar un instructable en que más adelante como planeamos hacer esto para usar la mejor franja RGBW tenemos).

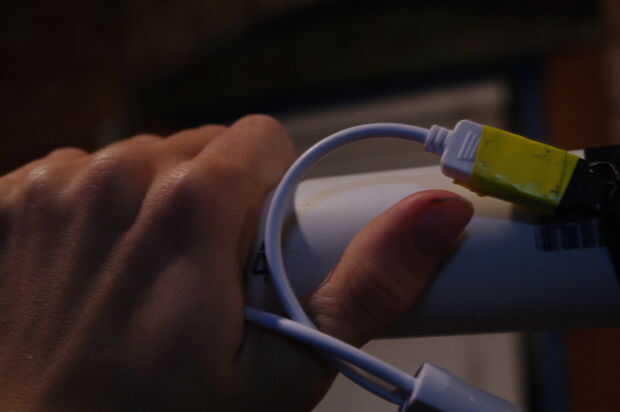

Utilizamos cinta aislante para sujetar más firmemente los splitters y a las tiras de LED (que tienes que hacer esto, son conexiones endebles de lo contrario). Si se corta correctamente, debe tener 2 adaptador de extremos, uno de cada extremo de la tira de LED, disponible. Una será macho y una hembra, por lo que necesitarás un adaptador de 4 pines para hacerlos tanto hombre, para que fije en el partidor. Tenga en cuenta a las cosas de línea correctamente. Los adaptadores tienen generalmente el enchufe de cable de tierra marcado. En nuestro fue blanco y alineados hacia arriba con la flecha en el lado de divisor y adaptador. Conecte las clavijas de la manera correcta.

Si el circuito no funciona, puede haber enchufado las clavijas en la dirección equivocada, voltearlas para que la tierra es en el otro lado (si tierra era izquierda, ponerlo en el lado derecho del adaptador es enchufar). Como dije, este es marcado generalmente.

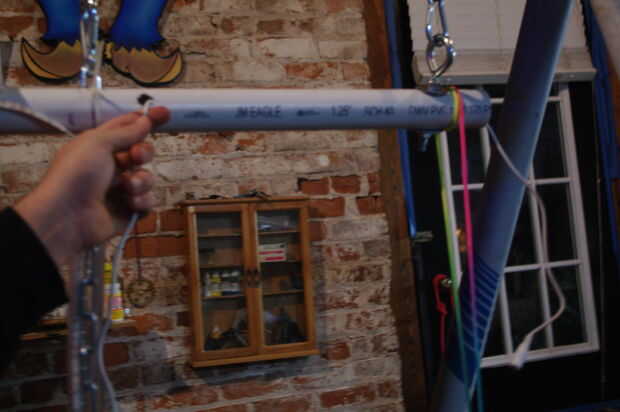

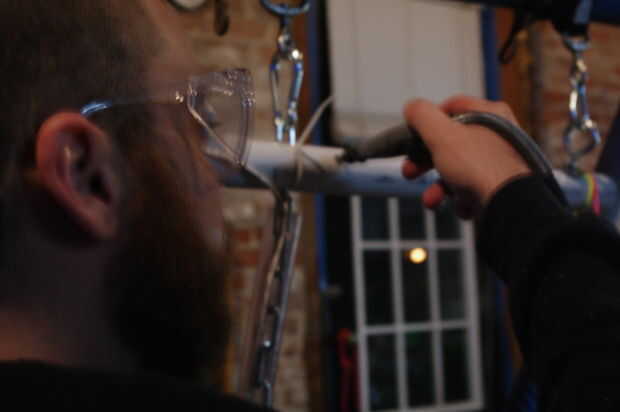

De la caja de control LED, perforó un agujero en el brazo del oscilación y enruta el enchufe de la extensión del CC de la caja del circuito sobre la tierra, a través de un conector de tubería de PVC de 4 vías y un brazo de 1 pie que sobresale de la base debajo de la rueda. Esto permitió que el cable de extensión caer donde no interfieran con la rueda.
