Paso 1: y bueno todo lo que
la lista de materiales para este proyecto realmente depende de lo que ya tienes. Lo divido en secciones.
Piezas de bicicleta
-una rueda vieja. Debe ser algo tru, pero puede ser dañado.
-la rueda necesita un neumático, y funciona mejor si el neumático tiene también un tubo. El neumático puede ser viejo, pero tiene que ser lo suficientemente firme para el dynamo (Agárrate, que estamos recibiendo para que)
-bien: un marco antiguo se puede cortar por la mitad... - o - 2 punteras viejo (las piezas en el triángulo trasero que sujetan la rueda trasera) - o - hacer su propio árbol soporte de perforación apropiado tamaño agujeros en madera. Esto es necesario para sostener la rueda.
-una cadena que se ajuste a los engranajes de la parte posterior de la rueda usted escogió. No tiene que ser una cadena completa. Pero probablemente necesite 18"(.5m)
-a 12 v, ~ 5W dynamo. Mina vino libre de la Universidad bike Co-op, en una bicicleta vieja. Algunas dínamos son 6V en lugar de ello, así que asegúrese de que usted consigue el tipo!
herramientas: potencialmente una bomba, una llave para el eje (a menos que sea rápido) y definitivamente llaves que ajuste la unidad dynamo (sugerencia: Aunque solía hacer con quién sabe qué herramientas detrás en el día cuando estas cosas fueron más populares, una llave hará maravillas)
base de rueda de bicicleta
Si está utilizando un marco viejo: que se necesitan moler el marco y fíjelo con tornillos a una base de madera. así que se necesita chatarra madera suficientemente amplia como para tomar la estructura y peso hacia abajo. Si se trata de sólo un 2 x 4 que no sea tan bueno de una base como una pieza más ancha. -Podría - usar un trainer bicicleta predefinidos o crear algo similar a lo... Cubrirá algunos ejemplos cuando lleguemos a eso.
Si usas punteras para construir su propio soporte de rueda trasera: usted tendrá que construir 2 caras de madera (u otro material... podría usar bambú y crear un modelo de un triángulo posterior) a la altura correcta de la rueda sujetar las punteras para. Usted también necesitará una base.
Si usted está usando su propia configuración especial para agujeros: usted podría seguir la misma idea en cuanto a los abandonos excepto necesita perforar agujeros para el eje (misma función como desertores) en su lugar
por lo tanto, básicamente:
-madera para la base
-posiblemente de madera para un triángulo trasero pseudo (no te preocupes si no sabes lo que significa todavía! básicamente es la mitad trasera de la bicicleta - solamente la parte que se ve como una forma del triángulo en cada lado)
-tornillos para montar el marco de la bici a la base - o - la configuración de armas especiales que va a hacer a la base
herramientas: taladro, llaves de tuercas para pernos, posiblemente amoladora angular si está utilizando un marco, dremel u otra herramienta para un marco de metal
Electrónica
-rectificador: es necesario para convertir la salida de la CA de la dinamo de bicicleta a DC, que los LEDs necesitan.
-condensador: usé uno: 4700 uF de radioshack
Tira de LED-: he comprado una tira de 5 metros (~ 16 ft) $15 de Amazon. Lo importante es que toma 12V. Se podría utilizar otro tipo de tira del LED. Este vino con un controlador y control remoto, pero definitivamente puede modificar este proyecto para ejecutar su propio, tira de LED Arduino-powered potencialmente, (pero los que no estaban en el presupuesto). Compré una prueba de mal tiempo uno. Si usted compra RGBW en lugar de RGB tendrá problemas para encontrar un divisor de y, a menos que desee hacer su propia (RGBW es 5 pernos, RGB es 4).
-viejo o barato 12V 650mA + cargador de pared (o 12 - a - sea cual sea la gama de su tira de LED - mina tuvo 12 y 24 V. Acaba de conectar el cargador directamente a la caja de control para asegurarse de que se trabajó. la tira puede ser que necesite mayor corriente de 650mA depende, mina funcionaría fuera algo bajo 2000mA). Algunos dispositivos que no necesite ya podrían tener éstos, como esta. Revise su caja de cable!
-clips cocodrilo y cables (hemos utilizado pinzas a lo largo de la prueba)
-Protoboard (podría hacerlo sin uno, pero sería mucho más ordenado y menos al cortocircuito hacia fuera si usted consigue uno!)

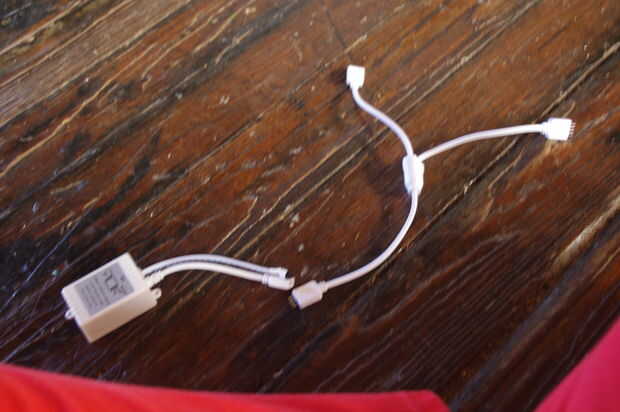

- y-splitter para conectar los 2 hilos del LED (uno para cada lado de la cadena del columpio - corte la tira de LED) a la caja de control
-1 o 2 piezas de 4 pines para convertir los extremos hembra a macho extremos. Si haces RGBW necesita 5 pines más o hacer su propio uso de estos. Los pines vienen con el divisor y (como en el enlace de arriba).
-cable de extensión para la alimentación (5-12V DC enchufe de la extensión, probablemente 12 ft, puede encontrar en amazon, 2,1 mm x 5.5 mm). no en la foto.
-velcro para los cables
-cinta aislante
-tupperware u otro recipiente para albergar el circuito completo y la batería
Si vas a hacer la adición de la batería:
-interruptor (hemos utilizado un SPDT - unipolar, interruptor doble como esta)
-diodo para proteger la batería de 12V (adelante del diodo FR202 "rápida recuperación" con 2A, 100V al revés funciona - algunos diodos con tensiones más bajas hacia adelantados podrían ser mejores en la carga de la batería)
-RC/hobby 11.1V (12.6 cargada) batería LiPo con pasadores de fijación (generalmente viene como un conjunto de tiendas de hobby)

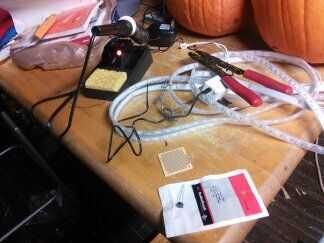

herramientas: soldadura de hierro, soldadura, cortador de alambre (uno que puede quitar el aislamiento), voltímetro, tijeras para cortar la tira de LED

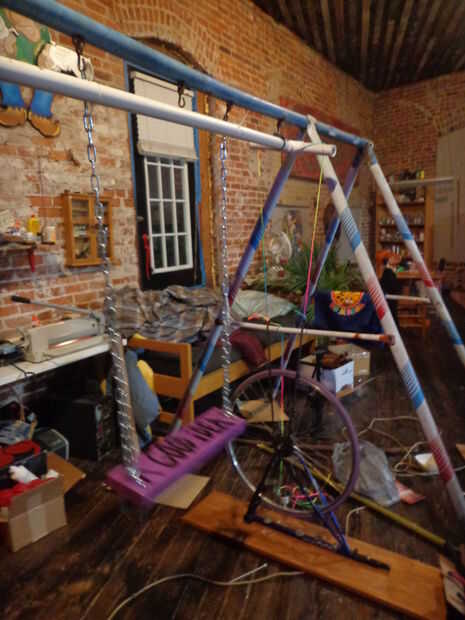

El acuerdo de swing
-un columpio. Usted puede hacer uno de madera. Hice todo un proyecto alrededor de norte y Europa oriental con sólo restos de madera encontrados en ciudades para hacer columpios. Si tienes un presupuesto ajustado, usted puede encontrar una pieza de 2 x 4. Si vas esta ruta, se necesita papel de lija y una broca de taladro. Un giro firme es mejor que el tipo de disquete que encontrará en parques infantiles para niños, aunque no importa una vez que estás sentado en ella.
-posiblemente: papel de lija
-Si ya no tiene agujeros: un pedacito de taladro. Casi siempre voy con 18mm.
-cadena (o si puede soldar, tubos de acero sólida para colocar el columpio con). cuerda podría funcionar, pero tenga cuidado de utilizar cuerda no elástico. también no funcionará tan bien en las pruebas no ponderadas como cadena o una cuerda sólida (debe ser por lo menos 10 mm). Al menos esta, aunque tenemos una cadena más fuerte
-2 pernos de U (a menos que su swing tiene otro mecanismo de sujeción). Tienes que taladrar los agujeros después de decidir sobre el tamaño (necesitas unos bastante robustos).
-8 tuercas y por lo menos 4 (si no 8 en lugar de otro) arandelas para los pernos en U
-una estructura de juego o robusto que puede colgar el columpio de (si está haciendo esto de una estructura que no tiene ganchos de soporte de peso definido previamente perforado, necesitará ganchos y un taladro, o algo fuerte como cuerda cinta o más fuerte que el paracord que puede sostener el peso y la abrasión, que puede conectar a)
-mosquetones, clips o quick-links que soporten por lo menos 200 libras (ya que tiene 2 lados a la oscilación técnicamente debe bien con esto mientras mantienes la distribución relativamente equitativa). Cuántos necesita también dependen de la configuración. Si no tienes nada, comprar (4). (superior e inferior de ambos lados de la cadena) para comenzar con - pero podría también necesita uno sobre la cadena del brazo de su argolla, dependiendo de sus puntos de anclaje.
-Utilizamos 200 libras de peso probado Velcro con mosquetones para nuestra configuración para que sea portátil. Puede utilizar resistencia escalada en cambio de las correas para el mismo efecto, más barato y atar un nudo de enganche o de anclaje con un lazo atado de cinta utilizando una técnica de tirón 3 2 abrigo. 100 lb (para brazo de cadena) y 200 libras (2 de ellos por el apoyo principal de la oscilación)
herramientas: papel de lija o lijadora, taladro de broca y taladro, una llave para apretar los pernos en u, perno cortador (a menos que quiera dejar más tiempo para ajustar el tamaño)

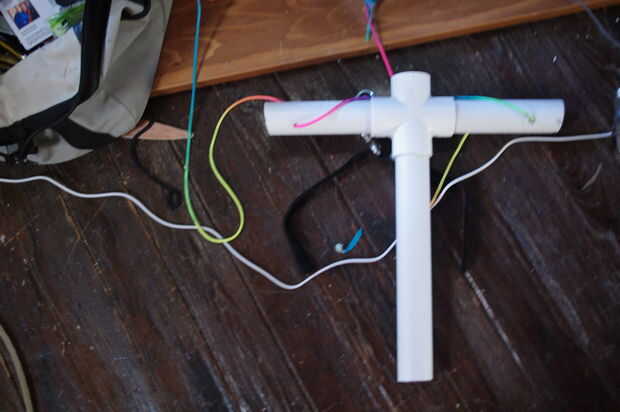

El brazo de
-tubo. Íbamos a utilizar bambú libre que tenía por ahí pero colocado en el tubo de PVC de 1.25". definitivamente podría repetir este proyecto en lugar de otro con cañas de bambú.
-paracord, o con otro cable delgado y relativamente fuerte (no estar tomando todo su peso, pero va a tomar cierta fuerza!) - pero algo menos elástico de paracord sería ideal, ya que esto hizo que la tensión final corregir un poco complicado

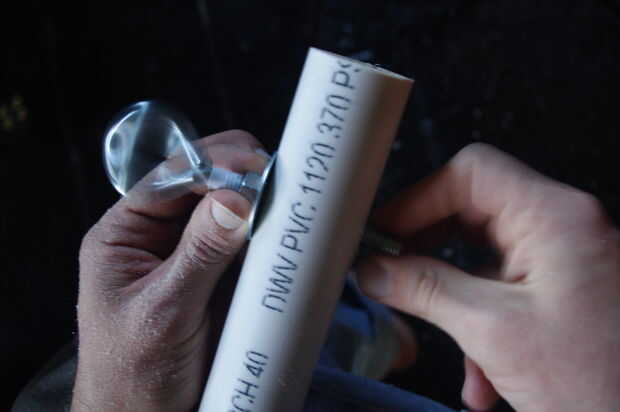

-perno de argolla con 2 arandelas y tuercas
pegamento para pvc-
herramientas: tubería cortador o sierra para metales, taladro y mechas para los agujeros para el paracord, más ligera para final de paracord, tijeras/cuchillo para cortar el cordón
otros detalles
-recipiente para el circuito
-zip-lazos: ideal para la prueba

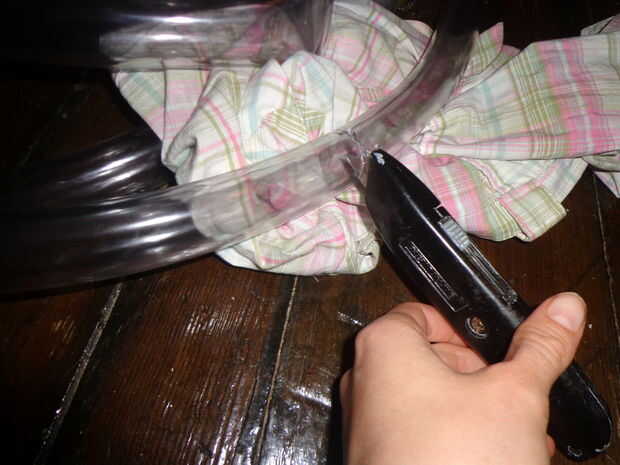

-abrigo/tubo exterior para los LEDs, para protegerlos de la oscilación. Utilizamos vinilo pipa clara de The home depot, pero era caro (1.25" diámetro exterior, tubo transparente, 10 pies, $18) y un dolor! Si esto va a ser de uso limitado, puedes usar cinta plástica
