Luz de noche electrónica (6 / 9 paso)

Paso 6:

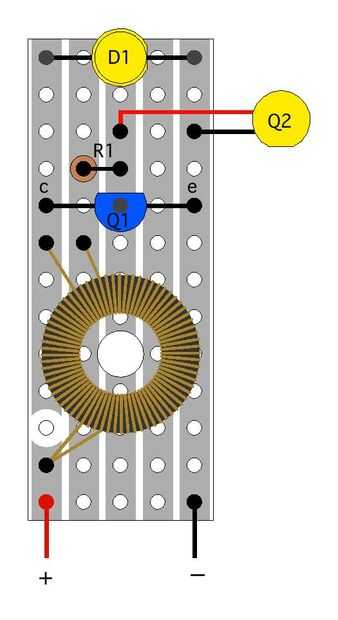

El circuito permanente se puede construir en un pequeño trozo de placa perforada como se muestra en este dibujo.  Esta es una vista desde la parte superior con tiras de cobre que se muestra en gris en la parte inferior, donde se realiza la soldadura.  Tenga en cuenta la rotura en la banda izquierda.

Aparece un agujero perforado a través de la Junta para conectar el circuito al madera en posición vertical, pero podría ser sólo encolar en su lugar. puntos de pegamento o cinta de espuma doble palo es buena para este tipo de aplicaciones.   Un tornillo de máquina de nylon se utiliza para asegurar el circuito en el ejemplo del autor que se muestra aquí en las fotografías.  En algunas de las fotos puede parecer el tornillo también contiene el transformador en lugar así, pero en realidad el toroide está sujeta permanentemente a la placa perforada con epoxi.  Realmente una generosa cantidad de epoxi se utiliza sobre el transformador para proteger y garantizar las bobinas y cables de alambre.

Si se taladra el agujero de montaje a través de la placa perforada como se muestra, formará también una rotura en la tira de cobre, por lo que lleva el cable positivo de la batería y el transformador dos podría soldarse alternativamente en la tira de centro a través de los dos orificios inferiores;  entonces no hay ruptura tendría que cortarse en la franja izquierda.
