Luz de noche electrónica (3 / 9 paso)

Paso 3:

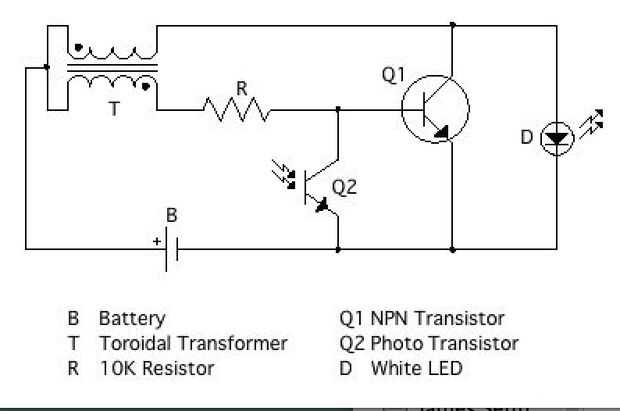

Este es el diagrama esquemático del circuito Joule Thief como hizo para este proyecto de luz de noche.  Es más o menos lo que se ha convertido en el circuito Joule Thief "estándar" con dos pequeñas modificaciones.  La primera es que el valor de la resistencia R se ha aumentado a 10K (de la habitual 1K).  Esta modificación prolonga la duración de la batería reduciendo el consumo de corriente; la salida de la iluminación está disminuida, pero todavía hace una luz de noche muy eficaz.  Se puede usar un valor de resistencia menor para más luz y duración de la batería se reducirá más corta. De hecho puedes poner en un potenciómetro en lugar de la resistencia fija para que no se puede ajustar fácilmente el nivel de luz a tu gusto.  Pero ten en cuenta que el consumo de corriente puede elevarse significativamente.  Por ejemplo, el autor midió la corriente consumida por el circuito de una batería en 1.1V y encontró que con el resistor de 10 K especificada la corriente consumida de la batería era 12mA, con una resistencia de 5 K fue 20mA, y con una resistencia de 1 K se levantó a 40mA.

La segunda modificación es la adición de la foto del Transistor Q2.  Esto apaga la luz durante el día para conservar energía de la batería de la noche.  Cuando la luz cae en Q2, dirige y aporta la base del transistor Q1 a la tierra, así apagarlo.  El circuito todavía lleva un poquito de poder a través del resistor R y el primario del transformador T, pero el consumo de corriente es drásticamente menor que cuando el circuito funciona y así conserva la batería cuando la luz no es necesaria.  Por supuesto, si vas a poner la luz de la noche en un lugar que siempre es bastante oscuro, como en una esquina o dentro de un estante, entonces Q2 puede sólo ser omitidos; la luz funcionará día y noche durante dos o tres meses de un D-cell.

El fototransistor que el autor utiliza normalmente para estas luces de noche es un Ledtech LT9593-91-0125 de www.allelectronics.com .  Otra que funcionó muy bien fue una pequeña PS5022 de Stanley.  Un fotorresistor CdS también funcionó bien.  Varios fotodiodos se intentaron también, pero sólo trabajó además de lo anterior.

El transistor Q1 puede ser un 2N2222 o un 2N3904. Cada uno funciona bien.
