Luz de freno Bar End: BEBL (5 / 14 paso)

Paso 5: Prepare principal barra final

Pruebe la colocación de la placa principal en el manillar.  La Junta, en la parte inferior de la barra, debe estar debajo de la media.

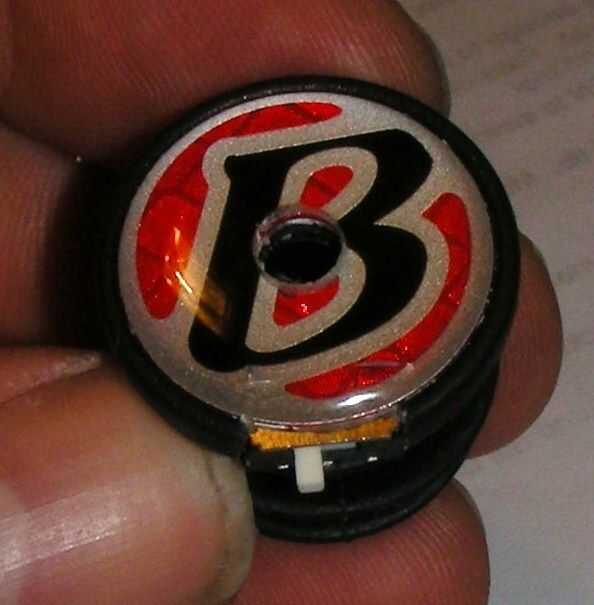

Oriente la barra final al ángulo deseado.  En mi caso quería que la "B" para estar en posición vertical.  Con una afición cuchillo corta la parte superior donde se sentará el tablero, hasta poner fin a la segunda costilla de la barra como se muestra en el siguiente diagrama.  Esto proporcionará una plataforma para el PCB.

Perfore un agujero de 13/64-pulgada para el LED D1 a través del centro de la barra final.  Este tamaño permite que el anillo del LED para asentar muy bien contra el interior de la barra final.

Retirar delicadamente la goma detrás de la cara de la barra de extremo con un cuchillo de la manía para el interruptor para caber comodamente.  La superficie posterior de la cara proporcionará una superficie para pegar el interruptor a y dejar un agradable aspecto acabado.

Doblar los cables del interruptor de montaje en superficie plano.  (No deberá hacerlo, dependiendo de su conmutador).

Instale el interruptor.  Caliente el pegamento o el interruptor en lugar de epoxy con puntas apuntando hacia la placa, dejando el interruptor accesible desde la parte inferior.  Utilice el pegamento con moderación para evitar engomar el mecanismo interruptor.

Perfore dos agujeros pequeños a través de las costillas para proporcionar acceso de cable a los cables del interruptor.  Agujeros bien colocados hará más fácil soldar.  Alinee los orificios con el medio y una exterior.  Los agujeros deben ser junto al eje de la barra de acabar así no inhiben la instalación en la moto más adelante.  Si no tienes una broca pequeña, una cuña corta con un cuchillo de la manía cumplen la misma función.

Ajuste el puente del pin4 del zócalo para que solo llegue el interruptor a través del orificio perforado recientemente.  Delicadamente la soldadura en el lugar.

En el otro agujero, inserte un puente de 6 pulgadas y soldadura al interruptor.
