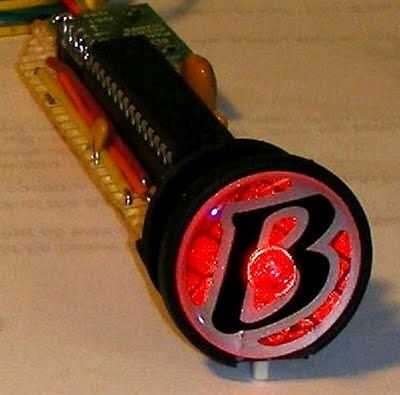

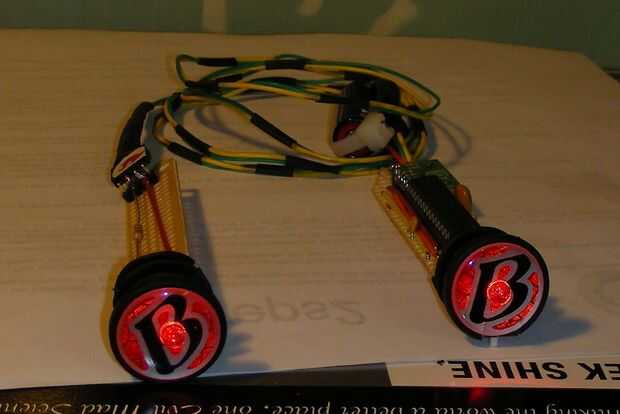

Luz de freno Bar End: BEBL

Resumen
Grupo equitación sería mucho más seguro si bicis tenían luces de freno.  La falta de luz de freno de bicicletas ha llevado a las señales de audio de "Ralentización" o "Parada" se gritó en cada esquina.  Mientras que esto puede mejorar la seguridad, sin duda corta en la serenidad de un paseo.

Este proyecto ofrece una solución viable que puede aumentar la seguridad y serenidad en un viaje de grupo.  Con programación incrustado facilitado por el entorno de desarrollo integrado de Arduino, electrónica consigue más pequeño, más capaz y más barato, este proyecto es posible para el do-it-yourselfer.

Reto BEBL!  El primero y obtener su reembolso el coste del hardware.  Otorgará un reembolso de $35, por correo o PayPal, a la primera persona en publicar un video en línea demuestra un funcionamiento y montado luz de freno Bar End hace de estos planes.  Deseando ver tu proyecto.

Criterios de diseño
Que no sea el criterio obvio, enciende para arriba cuando se frena, quería que esta luz para verse bien, enfriar lo suficiente como para montar en cualquier bicicleta de carreras costosas.  Esto excluye cualquier cableado visible.  También quería la luz para ser portátil, lo que significa que funciona en más de una bicicleta.  Por lo tanto no debe utilizarse palanca de freno de activación específicos.

Solución

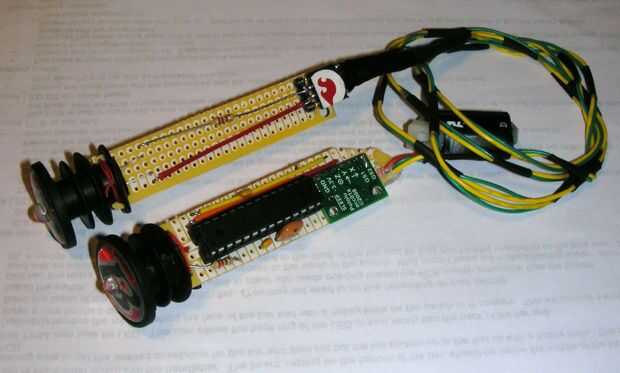

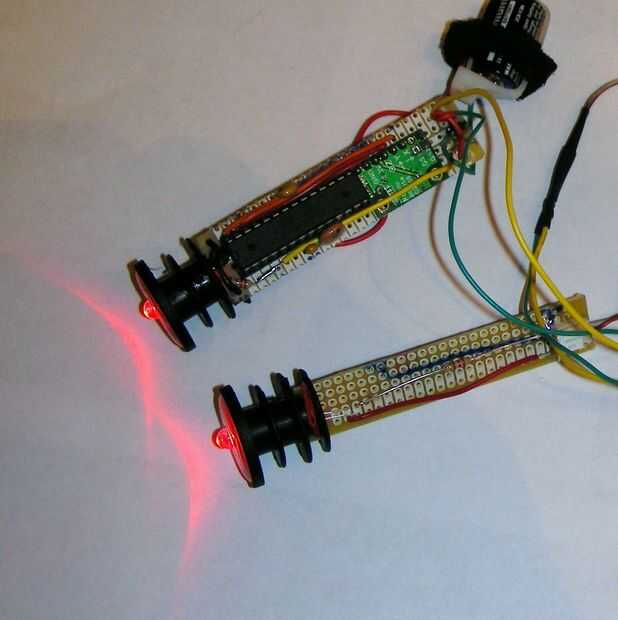

El diseño final se centra en un tablero de acelerómetro de 3 ejes proporcionado por Pololu.com.  Este producto es fácil de usar con un Arduino, lo suficientemente pequeño como para caber dentro de las barras de la manija y lo mejor de todo barato en $15.  También, esta aceleración tiene un regulador de voltaje a bordo que aprovechará para alimentar todo el circuito.

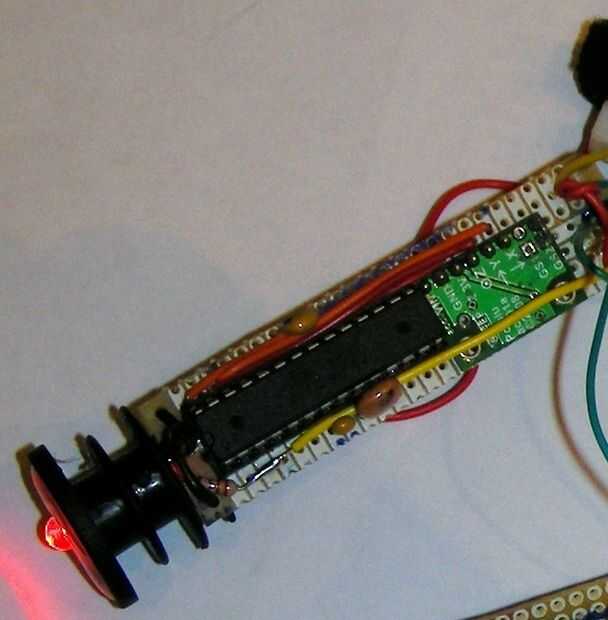

El proceso ocurre en un ATmega328 programadas con Arduino.  Estos chips pueden ser también programarse directamente en C, pero Arduino cuida mucho de la instalación y generalmente hace programación menos tediosa.  Arduino tiene todo lo que necesita este proyecto.  El ATmega168 probablemente sería suficiente para este proyecto pero el ATmeta328 en $1, proporciona 2 X el espacio de programa.

La computadora en el manillar de montaje proporciona un recinto para el proyecto.
