Paso 3: Por qué y cómo
:: Cuando éstos se agregan en paralelo, hay amperios nominal se convierte en dobles es decir dos 4.5Ah baterías en paralelo combinación es equivalente a 9 Ah.
:: Ambos ventajas y para la construcción de 12 v/9 Ah batería, estos se conectan en combinación serie-paralelo.
----------------------------
:: A cargar 12 voltios / 9 Ah batería necesitamos un cargador.
Máxima corriente de carga que fue mencionado en la batería es 1,35 Ampere. La combinación paralela toma máximo 1.35 x 2 = 2,7 amperios.
Tan 3 amperios nominal transformador se utiliza para minimizar las pérdidas de calor aunque calienta moderadamente.
:: Voltaje de transformador se corresponde con el voltaje de la batería, es decir, 12 Volts.Transformer voltaje es siempre mayor que 12 voltios después de rectificación y filteration.
+++++++++++++++++++++++
:: Hasta 2.7 amperes corriente debe rectificarse para que usar diodos de 6 amperios para hacer puente. Si usamos 1N5408 diodo para hacer el puente que se calentará, tan sólo se utiliza aquí para hacer la dirección actual a la batería.
:: Combinación de cuatro 1000uf condensador de 25 voltios se utiliza que es necesario para el filteration de impulsos dc de alrededor de 2 amperios.
---++++----++++---++++----
:: Por qué no se utiliza regulador de voltaje 7805, aunque esto se muestra en la figura.
Cuando 7805 se utilizó para obtener 5 voltios de corriente continua al conector de usb, dos cosas sucedió
~ Burning olor subió cuando hay que un montón de disipador de calor está montado ya aprox. de 10 mm de espesor.
~ Para una salida de corriente de 400 mA desperdicia la energía de la batería en forma de calor tremendo, así que hay muy poca eficiencia obtenida.

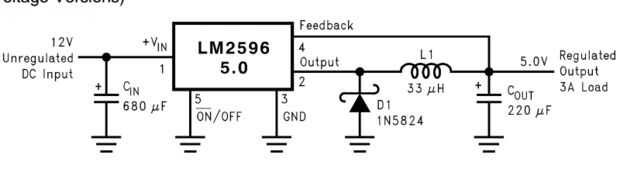

:: Por qué se usa un módulo LM 2596 en vez de 7805.,
obviamente debido a la eficiencia de conversión.
:: 2596 LM es simple conmutador ic tener capaz de dar 3 amperios máximo. corriente a la carga con más del 85% eficiencia.
:: Cuando probado en 5 voltios para la carga conectada como móvil, corriente de entrada a ic es alrededor de 250 mA y salida de corriente se encuentra 450 mA, por lo que no hay calor generado y una cantidad insignificante de pérdida en conversión de 12 voltios a 5 voltios que es mucho mejor que el regulador lineal.
