Paso 2: Cómo construir

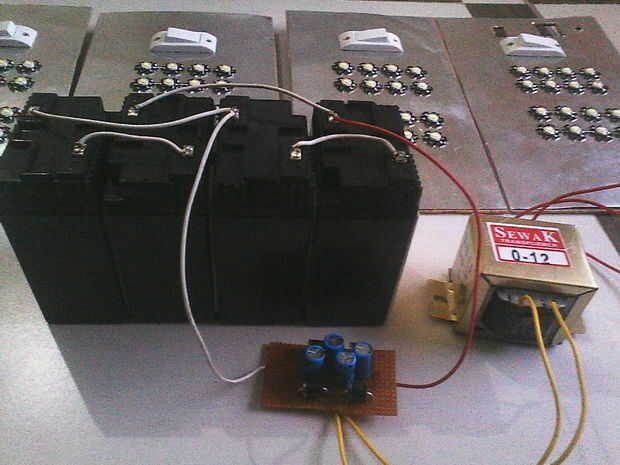

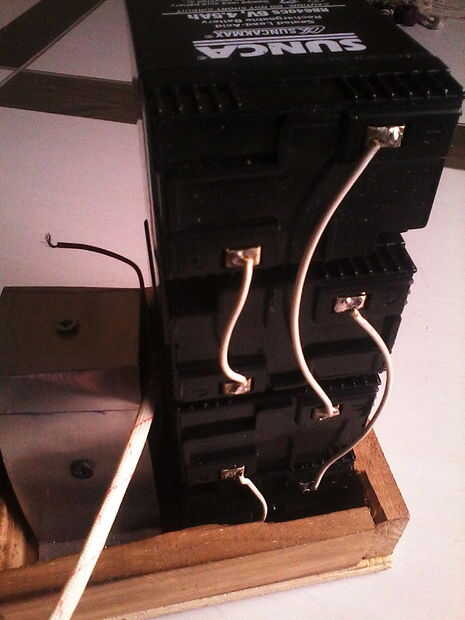

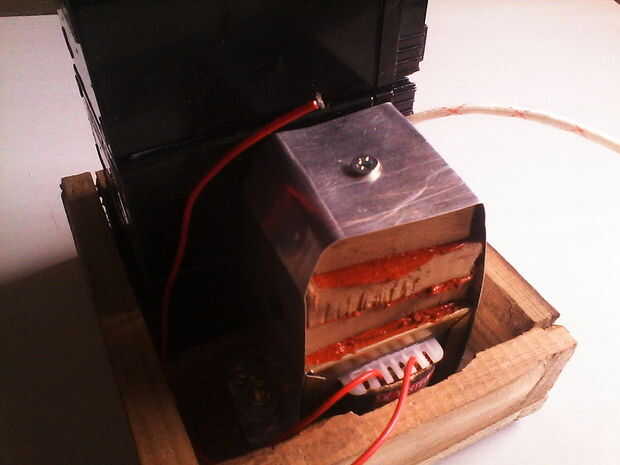

Paso 2: Conecte las baterías en serie-paralelo de moda como se muestra en el circuito. Usando entonces dos caras, batería de fix cinta primero. Luego aplique RTV silicona selladora o pasta térmica en el transformador y poner la madera encima para absorber el calor.
Paso 3: corte cuatro láminas MDF en iguales dimensiones y unirlas con pegamento, aquí se utiliza 10 "x 6" dimensión.
Paso cuatro: disipador térmico del lugar primero con el pegamento, luego realizar serie de cuatro del disipador térmico como se muestra en la imagen y después de se sueldan.
Hay 16 cadenas paralelas de cadenas de 4 series de LEDs debe ser construir.
Paso 5: hacer un corte en la hoja de aluminio para la colocación de interruptores. Ver cifras por encima de referencia.
Paso 6: lugar Mini interruptor, toma usb y toma de corriente y también un indicador led en la base superior. Asegurar el adecuado corte y fijación de zócalos.

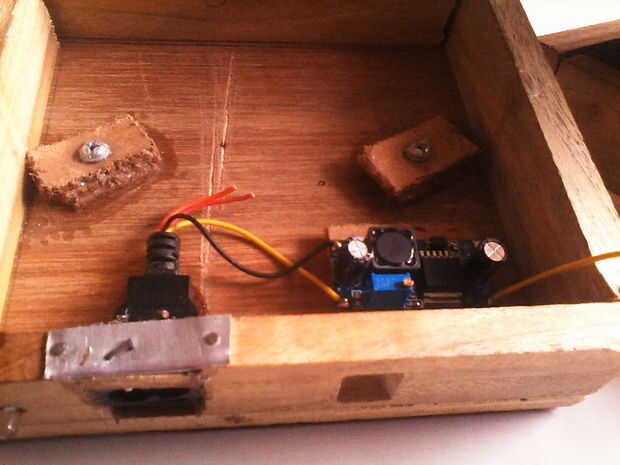

Paso siete: como se muestra en el montaje figura el asa, módulo LM 2596 y rectificador de pcb en la base superior.

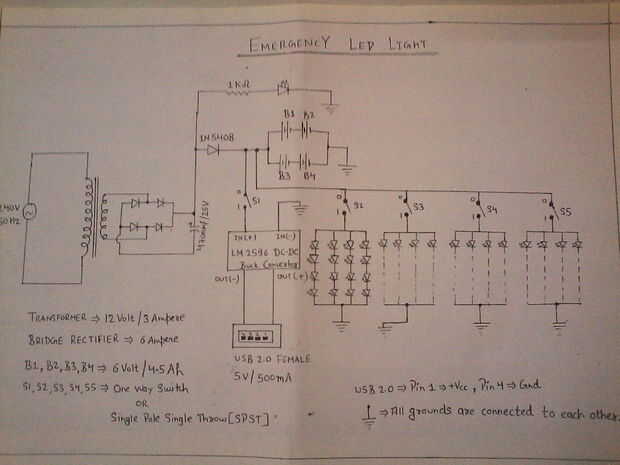

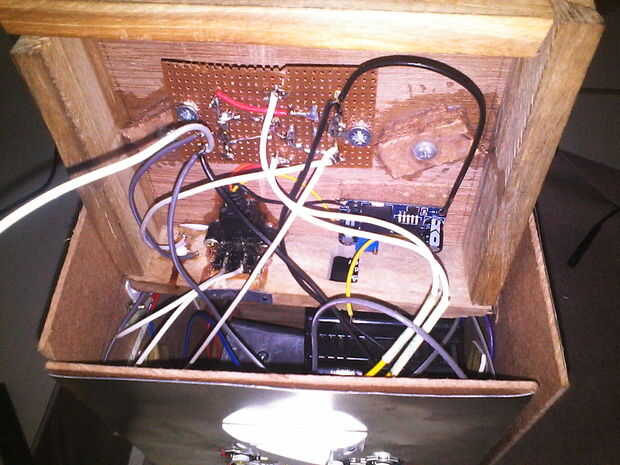

Paso 8: haga las conexiones según el diagrama del circuito.
Paso nueve: con la ayuda de ángulos hacer marco alrededor de la estructura y lugar tampón en la parte inferior base. Es proceso lento pero que han hecho para la durabilidad del proyecto.
