Luz de emergencia LED de energía (1 / 5 paso)

Paso 1: || Electrónica y Hardware ||

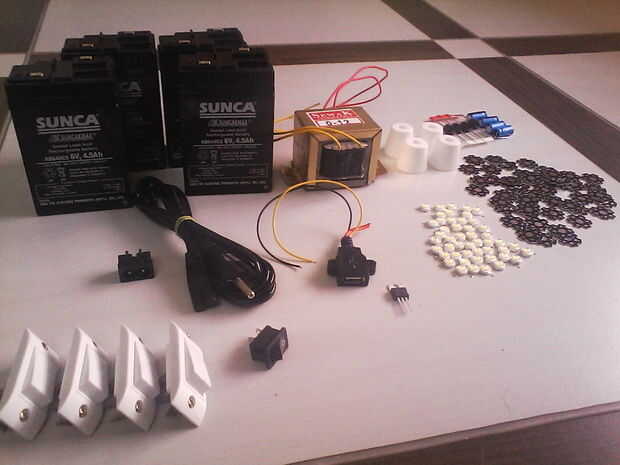

Fuentes electrónica::

1. 6 voltios / 4,5 Ah batería: cuatro en números

2. 0-12 voltios/3 amperios transformador

3. 1 vatio led con disipador de calor: 64 en números

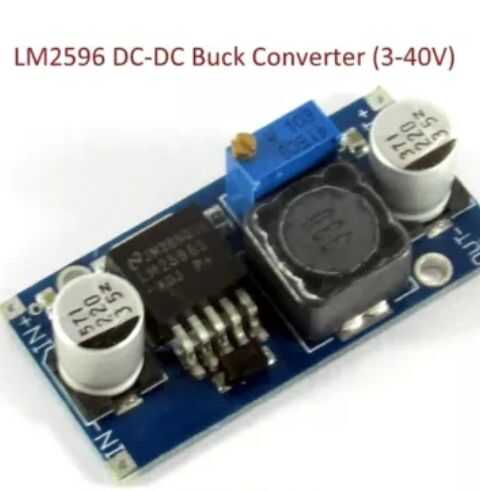

4. LM 2596 dc-dc convertidor buck

5. diodo de amperaje 6: 4 en números, 1N5408 (diodos de 3 amperios), 1 kilo ohm resistencia (1/4 o 1/2 vatios), rojo de 5mm Led

6. condensador de 1000 uf/25 voltios: 4 números o 4700 uf / 25 voltios condensador también se utiliza.

7. SPST (interruptor unidireccional): 5 números

8. enchufe hembra USB, dos enchufe de clavija, cable principal

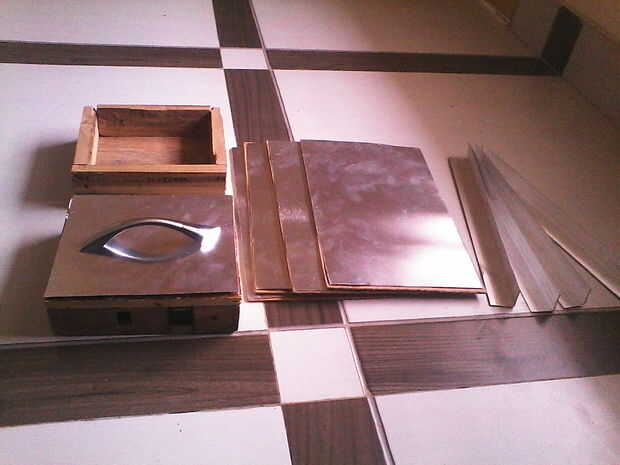

Suministro de hardware:

1. madera contrachapada de 0,75 pulgadas de espesor es preferido.

2. madera de 1.5 "X 0.75" es preferida para apoyar mejor.

3. 2.3 mm MDF se utiliza.

4. hoja de aluminio de calibre 26 se utiliza para base de led. Puede utilizar calibre 22 para calibre 28 aluminio también.

5. 0,75" y 1" de cuatro tornillos se utilizan para enmarcar la construcción. Separado tuerca y tornillos se utilizan para mango y transformador del montaje.

6. 1 "x 1" ángulo de aluminio se utilizan, se puede utilizar cualquier dimensión de los ángulos que es lo suficientemente gruesa como para soportar el peso total.

7. 4" mango se utiliza aquí y 1" tampón se utiliza en la base.
