Paso 3: Luz de la bóveda y las conexiones de alimentación
Para alimentar a nuestro controlador, aprovechamos un inusitado toma de + 12 V de la caja de fusibles. El vacío es #4. Debe tener una fuente de constante + 12 V cuando el coche está apagado y la llave no está en la ignición. El circuito de luz de bóveda tiene el mismo tipo de fuente. De esta manera la luz puede iluminar al primero abrir la puerta, antes de entrar y encender el coche. Podríamos haber aprovechado la línea de + 12 V que alimenta a la luz de bóveda. Esto funcionará. Algunos de ustedes pueden optar por hacerlo desde entonces usted no necesita comprar un grifo de fusible y fusible. Quería que mi LED de estar en un circuito/fusible diferente que la luz de bóveda.

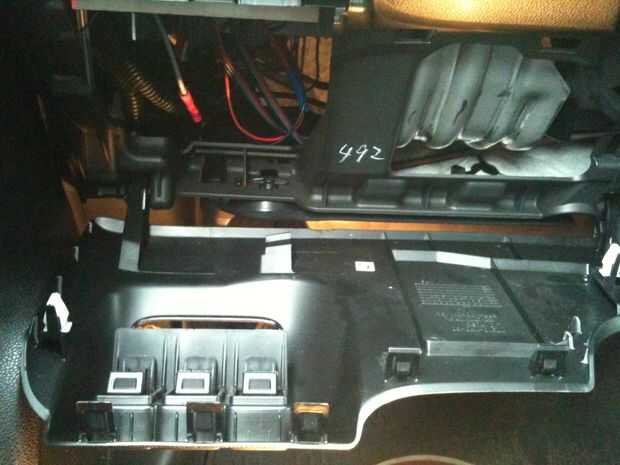

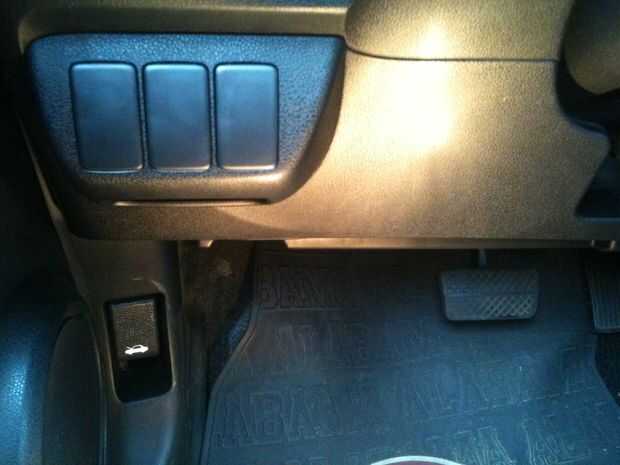

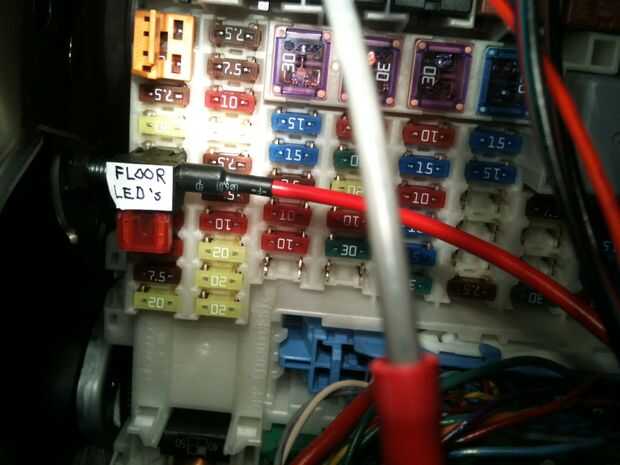

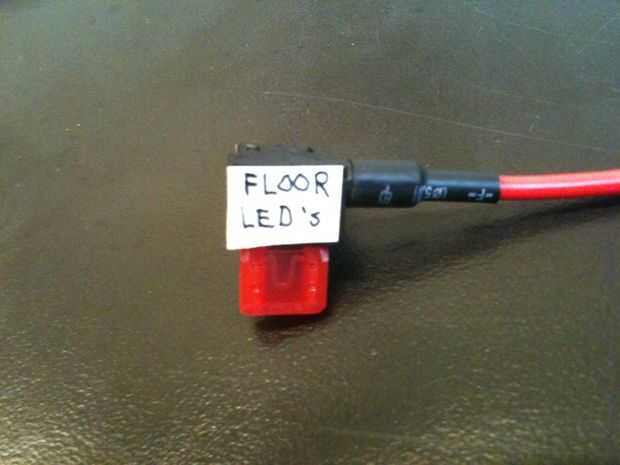

Golpeando ligeramente la toma es fácil. Primero se pone el nuevo fusible en la ranura superior de la llave fusible. El cable de corriente fusible debe tener una encrespadura del empalme en su extremo. Un pedazo corto de alambre está doblado a él para extender su longitud. Entonces el grifo del fusible se empuja en la toma de vacíela. Se conectará el cable que cuelga a la entrada de + 12 V del controlador que es uno de los terminales de tornillo verde en el lado izquierdo.

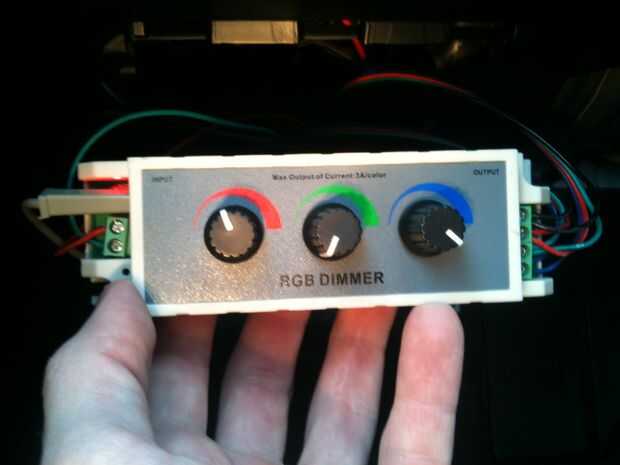

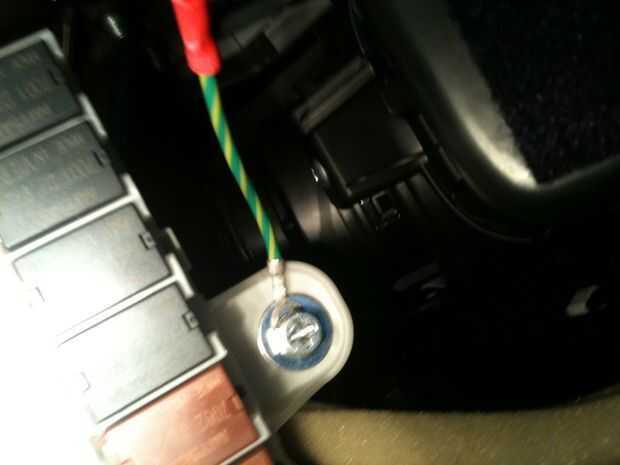

El controlador se necesita es conexión a tierra propia. Para esto es bastante simple conectar un cable a la entrada de tierra del controlador (terminal de tornillo verde del lado izquierdo) y ejecutar a un punto en el chasis del coche. He encontrado un tornillo cerca al que conecté el cable a tierra.

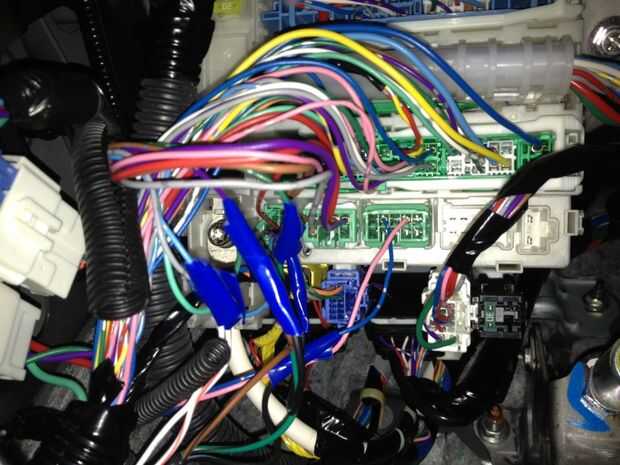

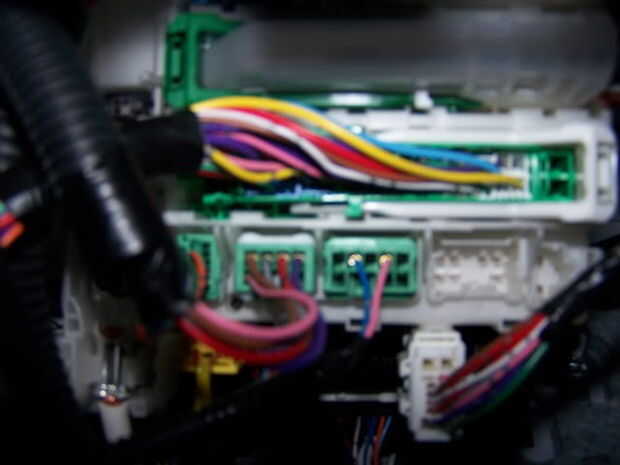

Por último, tenemos que conectar el cable de tierra de la luz al terminal de tierra el LED, que añade al controlador de vivienda. Esto es donde utilizamos la t-tap. Los cables de luz de domo pueden encontrarse en la parte inferior del panel de fusibles. Dos cables, uno rosa, uno cian, deben ser los sólo dos cables en un conector verde pequeño. Desconecte el conector para facilitar el acceso. Sujete el conector t-tap en algún lugar del cable cian. A un extremo de un pedazo corto de alambre, engarzar un conector de hoja. En el otro extremo, conecte el enchufe o el adaptador que se acoplará con el jack o conector instalado en el controlador de la vivienda. Luego enchufe el cable para realizar esta conexión.
Con este paso completado, usted debe ver que siempre está iluminado el indicador de alimentación LED del controlador. El controlador está siempre encendido, pero el LED se encenderá sólo cuando la conexión de tierra luz de domo es interruptor cerrado. Esta acción es controlada por el microcontrolador del coche y se activa por varios acontecimientos como la apertura o quitar la llave de la ignición. He medido el circuito regulador en este estado siempre atrae a alrededor de 17 mA de la batería. Dado que las baterías de coches pueden suministrar más de 10.000 mAH, hay no hay peligro de este circuito de drenar la batería en cualquier tiempo práctica.
