Paso 1: Materiales requeridos
En primer lugar, por supuesto, usted necesita el vehículo. Este instructivo fue hecho considerando sólo una Honda 2010 fit, pero debería ser aplicable a cualquier número de automóviles y camiones. Se requieren conocimientos básicos de soldaduras. Los componentes principales de este proyecto son:
- 3 canales RGB LED regulador/controlador (http://www.amazon.com/gp/product/B008GY6WM2/)

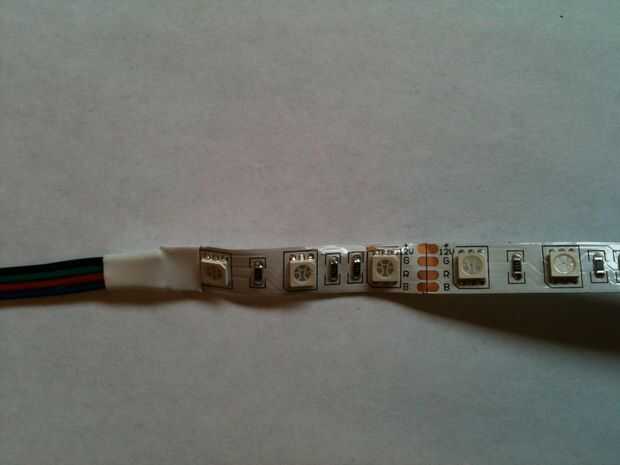

- Tira de 12 V RGB LED (5050) (www.amazon.com/gp/product/B006LW2NJM)
- Añadir un fusible (fusible tap), cajeros automáticos o tamaño "mini" (www.amazon.com/gp/product/B000GKEXK2)
- Fusible de 10A ATM (mini)
- Cable extra, 4 cables rojo, verde, azul y común (http://www.amazon.com/gp/product/B00CHHMOVC)
- Una especie de terminal/jack y conector apropiado
- Conector T-tap (http://www.amazon.com/gp/product/B001N7RD9U)
- Conector de hoja (http://www.amazon.com/Connect-30175-Male-Blade-6-3mm/dp/B00AG4F5QY)
- Cinta aislante
- Diodo
- Velcro con respaldo de Sticky

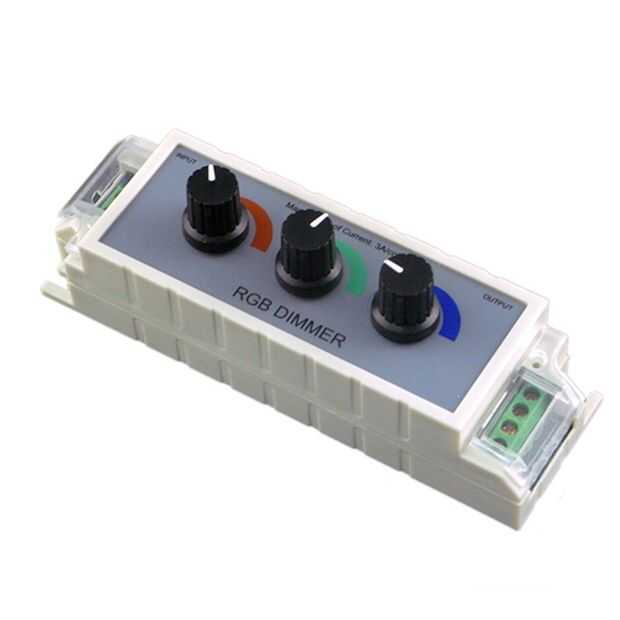

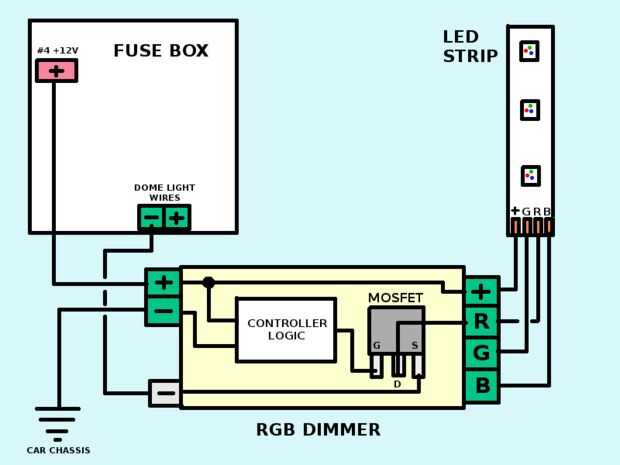

El regulador/controlador de LED RGB debe tener controles analógicos (perillas de potenciómetro), uno para cada canal. También es importante que la salida común coincida con la polaridad del riel común de las tiras LED. El controlador utilizado salidas un común + 12 V y tiene una planta individual para cada canal RGB. Las tiras de LED son también "ánodo común", lo que significa que tienen un + 12 V conexión y tres conexiones a tierra, uno para cada canal RGB.

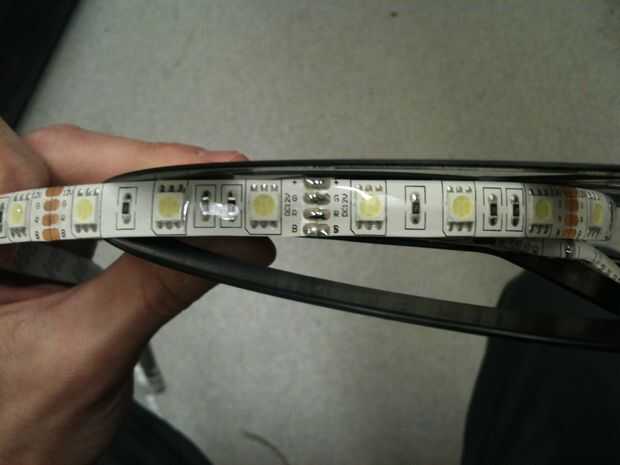

Las tiras de LED que pude encontrar son los 5 m de longitud que es cierto más que para este proyecto se requerirá. El costo no es grave. Pagué unos $13 enviados. Te recomiendo encontrar una tira de LED 5050 de como estos son más brillantes que el 3528. La otra gran diferencia es que en una tira de 5050's, cada chip tiene tres LED, rojo, verde y azul. En una tira de 3528 cada chip es rojo, verde o azul. Los colores de una tira de 5050 va ser mejor mezclados desde el componente que LED es mucho más estrechamente espaciados. También asegúrese de que el proveedor le envía la parte derecha. Los chips LED de verdadero RGB 5050 LED deben ser blanco. Si son amarillos, el proveedor te ha enviado una tira de LED blanco - no podrás cambiar los colores. Usted tendrá la opción de impermeable o no impermeable. Aquí utilicé una tira no resistente al agua pero impermeable podría ser una mejor opción y debería funcionar igualmente bien.

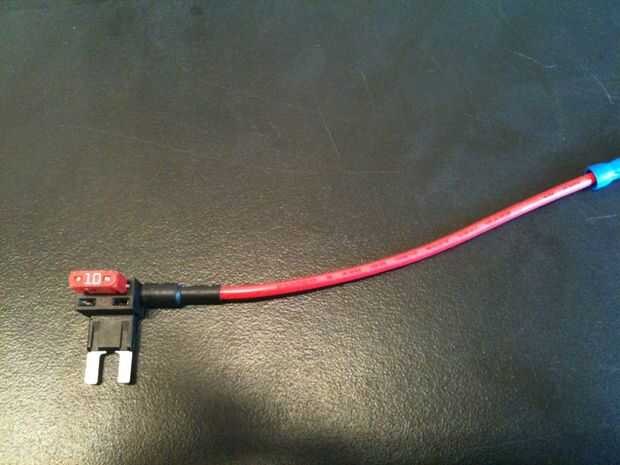

El añadir un fusible (fusible tap) debe ser ATM o tamaño "mini". El 2010 Honda fit utiliza fusibles mini perfil bajo. Es difícil encontrar un grifo de fusible de bajo perfil, pero cabe un grifo de fusible (mini) de ATM. Nosotros aprovechando un zócalo sin usar en caja de fusibles de la Fit, por lo que sólo necesitaremos un solo fusible de la ATM (mini) para nuestro nuevo circuito. Si usted es modding un vehículo diferente, asegúrese de conseguir un golpecito de fusible que se ajusta en el panel de fusibles y un fusible correspondiente.

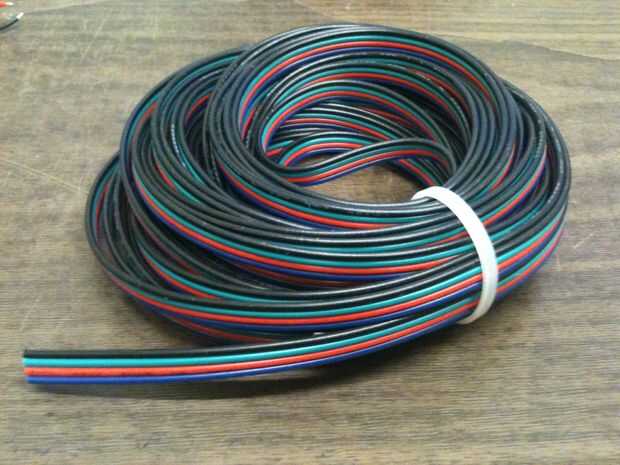

Necesitamos cable de 4 hilos para ejecutar desde las tiras de LED con el regulador/controlador. También usamos algunos de este cable para cablear el controlador RGB dimmer, etc.. Necesitamos conectar un nuevo cable a la caja del regulador/controlador. Queremos que los cables a ser desconectado fácilmente por lo que tendrá a algún tipo de terminación de cable o conector y terminal correspondiente o jack. Usé un conector que arrancó de algunos circuitos antiguos.
Para aprovechar el circuito de luz de domo, un t-tap es útil. Esto le morderá en cable a tierra del circuito luz cúpula sin necesidad de cortar el cable. Estos conectores t-tap aceptan terminadores de cable tipo cuchilla así que necesitarás por lo menos uno de esos.
Para colocar las tiras de LED en la parte inferior de la moldura interior del vehículo, opté por cinta aislante. Las tiras tienen generalmente un forro de 3M pegajoso pero me parece que carece de fuerza adhesiva. Muchas personas optan por perforar y usar lazos de alambre. Que necesitaba evitar alterar el ajuste de cualquier manera, sea la cinta aisladora que.
