Paso 14: cuerpo
¿Por qué no hacen estos robots de batalla parecen tanques de ejército real? El cuerpo de estos robots fue diseñado en Autodesk Inventor como el tanque de Sherman de la segunda guerra mundial. Los archivos de cad para el cuerpo se proporcionan arriba. El cuerpo fue impresa en una impresora de objetos 3D.
Diseño del cuerpo:

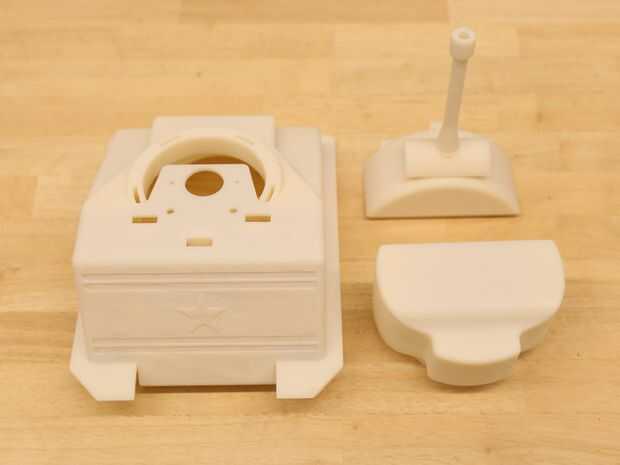

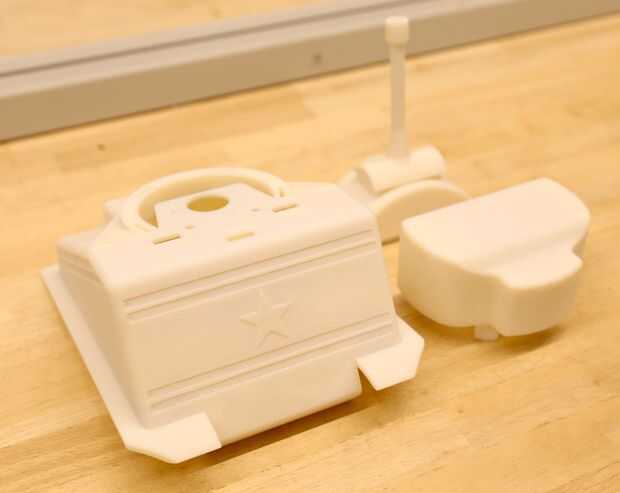

-El cuerpo encaja en tres piezas: el cuerpo principal y dos piezas de la carcasa de la bomba.
-Hay un par de líneas paralelas con sangría a lo largo del exterior del cuerpo. Que deben mantener la cinta de cobre que se conecta a extensiones de sensor de agua del bot. Otra descripción se describe en los pasos por venir.
-Orificios en la parte superior del cuerpo principal están destinados para el montaje de la bomba de agua.
-Hay bucles dentro del cuerpo principal de velcro a través del lazo. Velcro llevará a cabo el depósito de agua.
-El cuerpo alberga el protoboard, Arduino shield motor, Galileo Junta, depósito de agua y fuentes de alimentación. La pieza superior sostenga la bomba y tubería neumática del cañón.

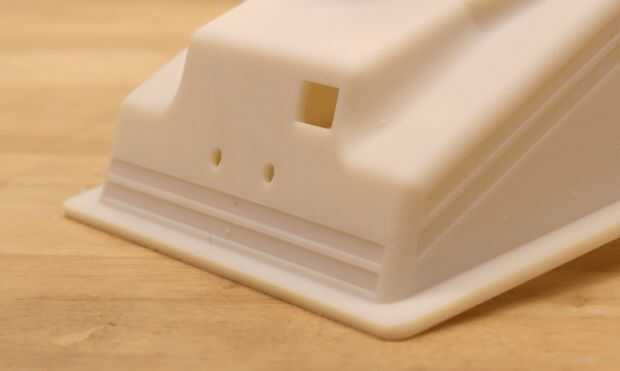

-Hay agujeros en el tanque para montar la antena y colocar el interruptor de encendido.
