Long Bed Printed 3d Printer (7 / 10 paso)

Paso 7: Cama caliente información

La impresora debe tener todos los tornillos apretados y la cama moviéndose libremente.
No construir la placa todavía instalada.
Utilizar las imágenes arriba como referencia a las siguientes instrucciones.

____________________

Para hacer el calienta cama Cable necesitas:

10 cables (empecé con cada uno a 200 centímetros de largo)

4 cables de calibre 16 (posibilidad de cama calentada)

6 cables calibre 22 (sensores)

125 centímetros de forro de cable

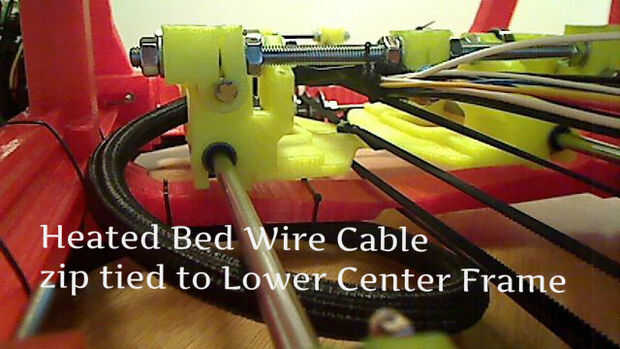

Que cerca de 60 centímetros el Cable terminado fuera del marco y amarra el Cable de la armazón inferior de centro (ver imagen).

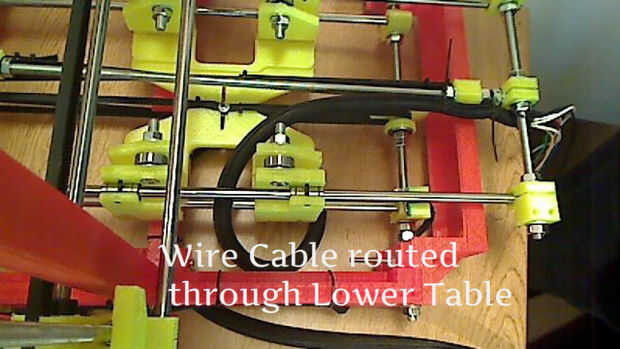

Haga un bucle con el Cable va aunque el área entre los soportes de cojinete. Por encima de las barras lisas inferiores y debajo de las barras lisas superiores.

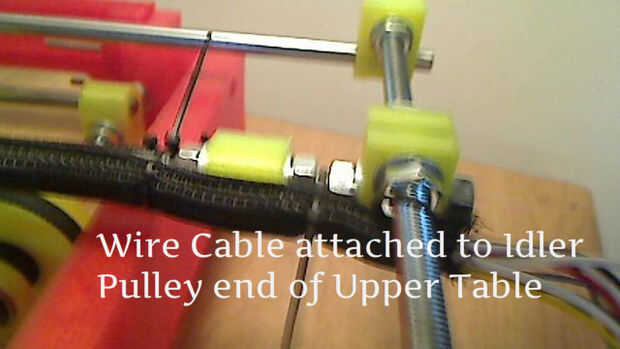

Libremente amarra el alambre cable al final intermedia de la estructura superior de la tabla.
Mueva el marco superior de la tabla de un extremo al otro extremo. (inicio de 0mm a Max 425mm) ajuste el tamaño y posición del bucle para el buen funcionamiento de la mesa. Apretar y cortar todos los lazos Zip después se logra un funcionamiento suave.

Ejecutar 2 hilos 16 calibre y 2Wires calibre 22 al extremo del Motor del marco superior de la tabla.
Zip empate estos cables a la varilla roscada del marco superior de la tabla.

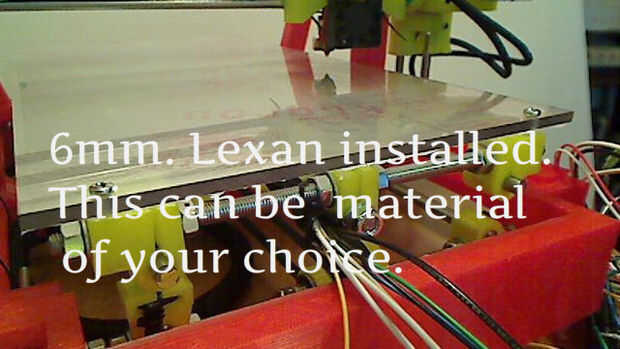

Instalar la superficie de construcción a las abrazaderas de varilla lisa altura.
Compruebe la correcta separación entre cojinetes de superficie y skate de construir.
Utilice cuñas o las abrazaderas de varilla lisa altura de arena para que los rodamientos de skate están en contacto con la superficie de construcción.

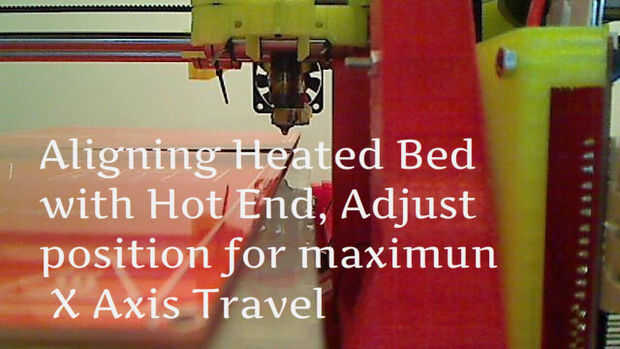

Coloque sus camas calientes comprobar mejor alineación con el extremo caliente de recorrido del eje X máximo. Marque los lugares para perforar agujeros de montaje para el calienta camas.

Después de que los agujeros se perforan vuelva a instalar la superficie de construcción corte el cable extra y soldar los cables de alimentación de cama caliente. Montar los sensores a los cables de calibre 22. Asegure los sensores y cables para calentar camas con cinta Kapton.

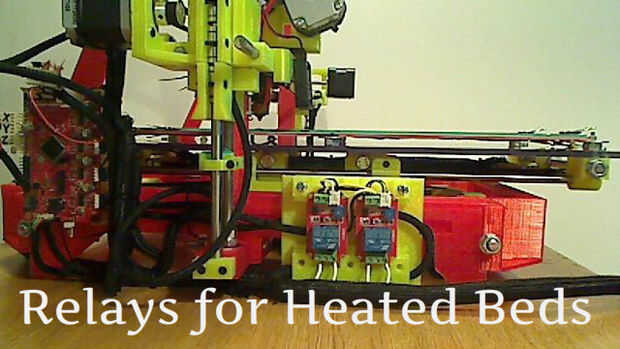

Que utiliza relés con configuración ajustable de la temperatura, los sensores permiten una temperatura ambiente máxima para establecerse.

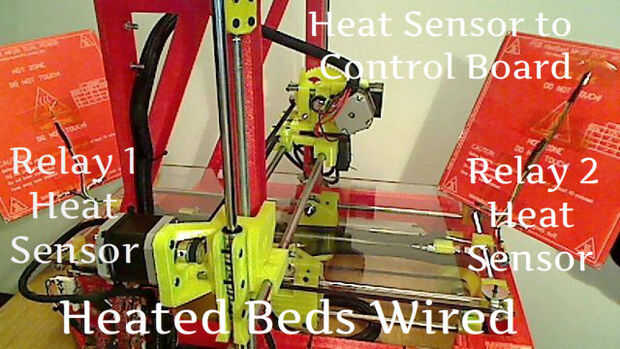

El 1 Sensor cerca del centro del área de impresión está conectado a la tarjeta de Control.

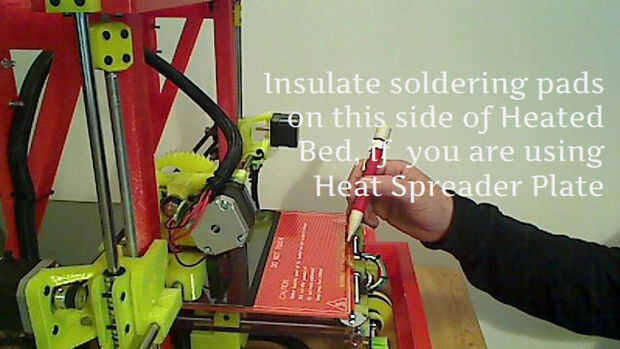

Sujetar las camas calienta a la superficie de construcción, aislar las almohadillas de soldaduras si se utiliza placa de esparcidor de calor.

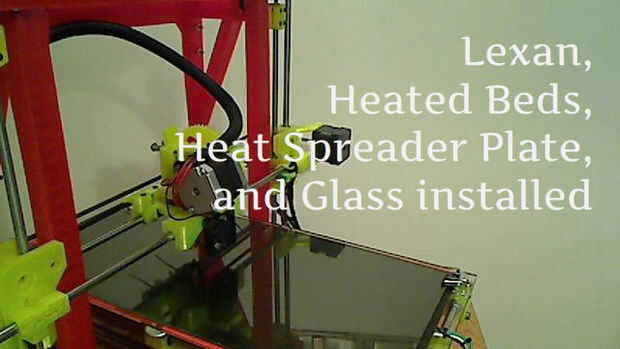

Y vidrio para el área de impresión a la tabla superior.

Zip atar todos los cables sueltos y recortar el revestimiento según sea necesario.

Alambre de un lado de los cables de alimentación de cama caliente al lado Normal abierto de los contactos y el otro común para VDC calienta camas.
Utiliza el circuito de cama calentada en el tablero de control para activar las bobinas de los relés.

Inspección / revisión todas las conexiones eléctricas se encender el poder.

Cuando conectado al Host programa encienda el calienta camas y las ollas en los relés de temperatura máxima
